Absorbowanie tolerancji linii środkowej i tolerancji stosowania za pomocą Owalnych Ograniczników Naprężenia

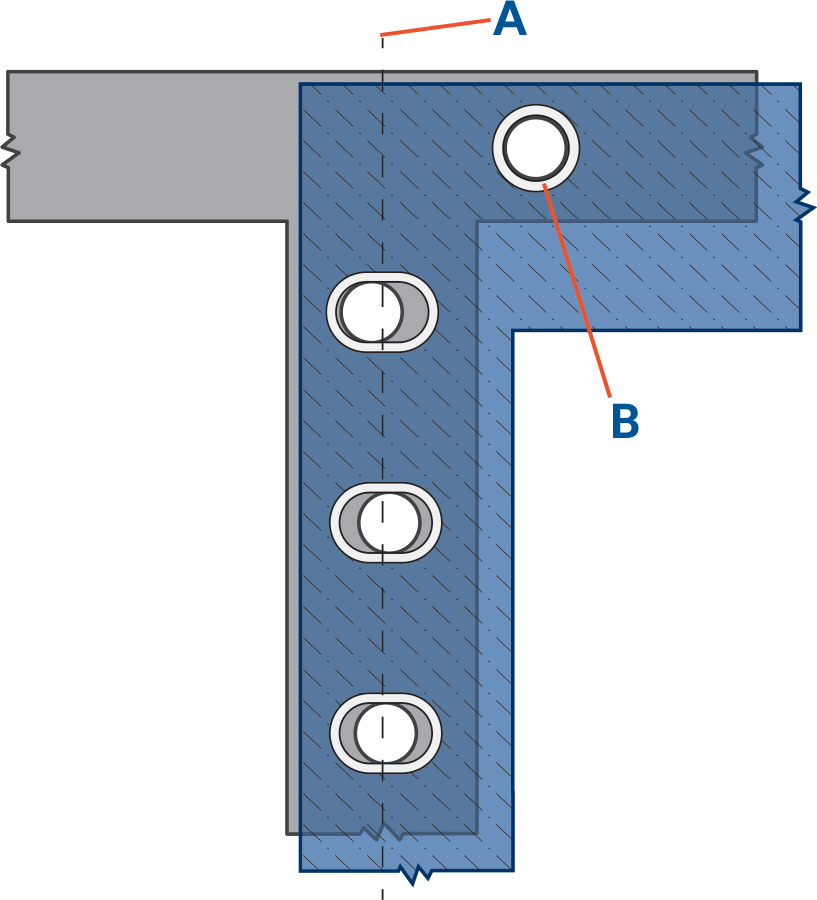

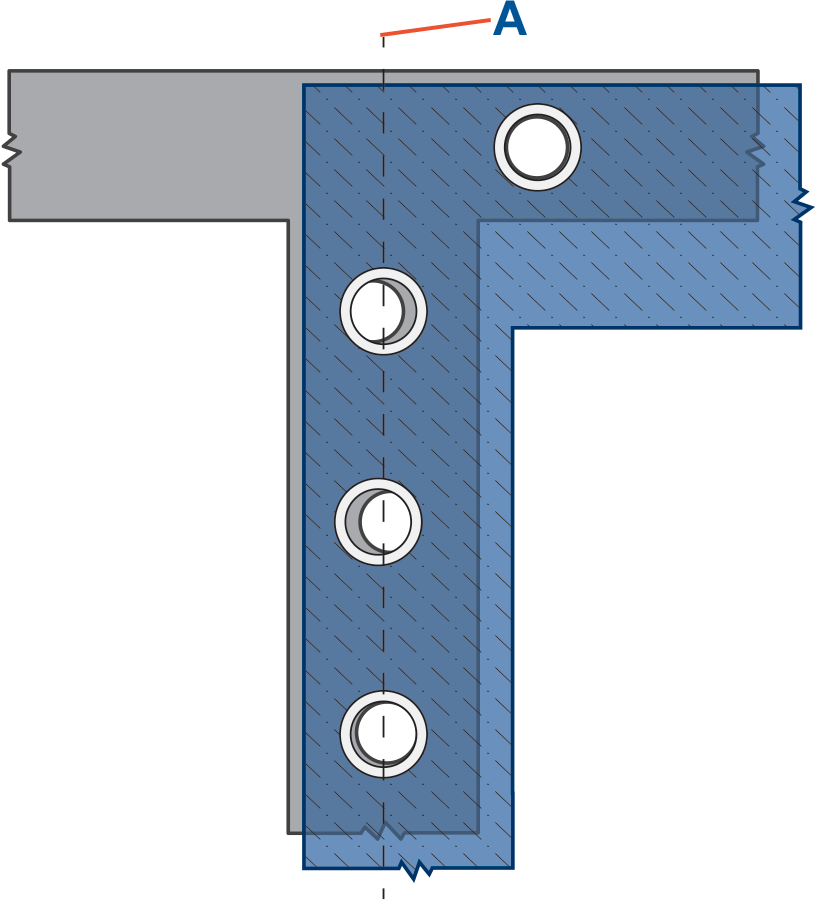

Projektant produktu musiał uwzględnić tolerancje osi środkowej kilku punktów mocowania. Wymaganiem dla złożenia przedstawionego na Rysunku 1 było wyeliminowanie ruchu w górę i w dół wzdłuż osi Y. Projektant  zdecydował się użyć (1) Okrągłego Ogranicznika Naprężenia jako punktu odniesienia, który zostałby zainstalowany jako pierwszy w celu zapewnienia prawidłowego ogólnego położenia. Następnie przeprojektowano złożenie, aby zastąpić (3) Okrągłe Ograniczniki Naprężenia Owalnymi Ogranicznikami Naprężenia, aby uwzględnić wszelkie odchylenia od linii środkowej wzdłuż pozostałych (3) punktów mocowania (Rysunek 2).

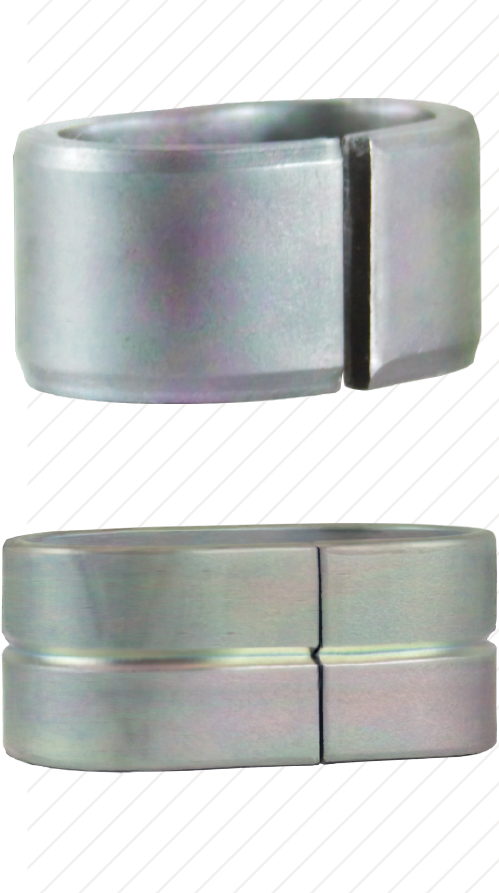

Rozwiązaniem pozwalającym uwzględnić łączną tolerancję  przy zachowaniu osi lini środkowej jest zastosowanie Owalnych Ograniczników Naprężenia. Ograniczniki CL400 Dzielonę i CL460 Owalne Wtapiane  firmy SPIROL zapewniają dodatkowy luz 2,25 mm na jednej osi, co daje dodatkową elastyczność w porównaniu z Okrągłymi Ogranicznikami Naprężenia w zakresie tolerancji osi i stosowania. Proces formowania stosowany do produkcji tych  części generuje niewielką lub żadną ilość odpadów  i pozwala na wysoką prędkość produkcji, co skutkuje znacznie niższymi kosztami w porównaniu z częściami obrabianymi, tłoczonymi na zimno lub proszkowo, które mogą generować kosztowne odpady lub wolniejsze tempo produkcji.

Jeśli element łączący ma znane odchylenia tolerancji wzdłuż określonej osi, powodujące potencjalną niewspółosiowość w określonych punktach mocowania, można strategicznie zastosować Owalne Ograniczniki  w połączeniu z Okrągłymi Ogranicznikami Naprężenia (Rysunki 2 i 4). Ta elastyczność daje projektantowi produktu z tworzywa sztucznego możliwość zapewnienia rozwiązań w przypadku pojawienia się problemów z wyrównaniem — zwłaszcza jeśli nie ma on również kontroli nad projektem elementu łączącego. Okrągłe Ograniczniki Naprężenia  pełnią ważną funkcję w tej kombinacji. W zespołach z wieloma punktami mocowania projektanci niekoniecznie chcą zbyt dużej elastyczności wzdłuż jednej osi. Mogłoby to na przykład spowodować, że cały element z tworzywa sztucznego znalazłby się zbyt daleko po jednej stronie elementu współpracującego. Dlatego też ograniczenia luzu Okrągłych Ograniczników Naprężęnia mają swoją wartość – utrzymują one ogólne wyrównanie zespołu w pozycji środkowej, podczas gdy Owalne Ograniczniki Naprężenia łagodzą problem potencjalnej niewspółosiowości w określonych, docelowych punktach mocowania.

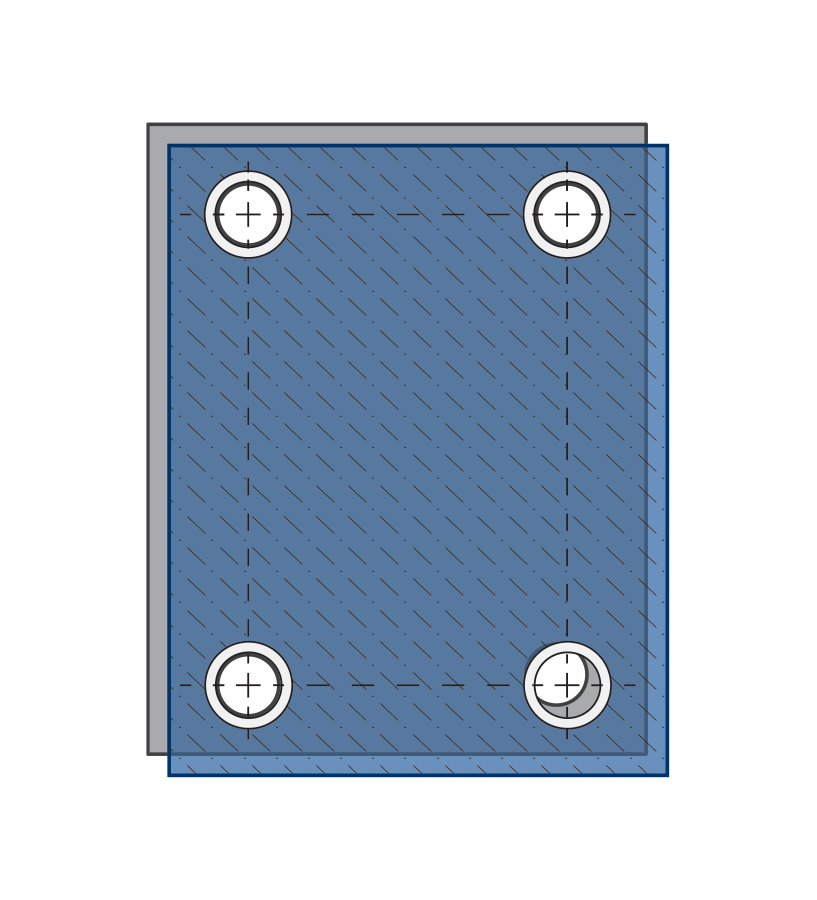

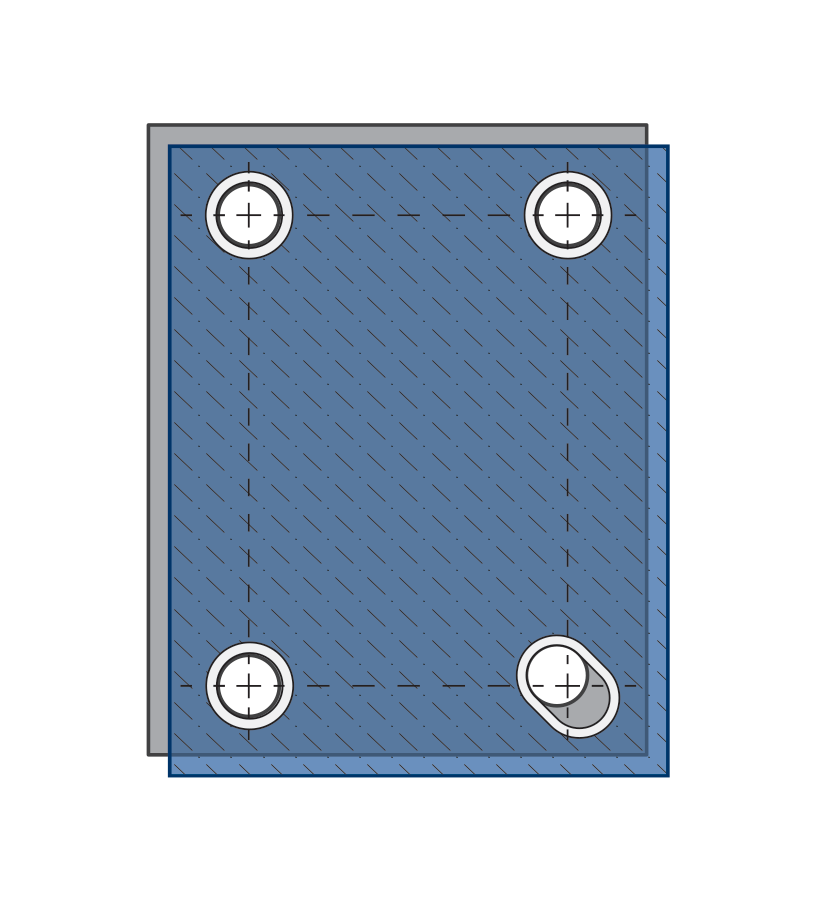

Istnieją cztery punkty mocowania w prostokątnej sekwencji. Prowadzi to do możliwości powstania niewspółosiowości wzdłuż osi x i y (Rysunek 3). Projektant produktu zdecydował się umieścić Owalny Ogranicznik Naprężenia po przekątnej w jednym z rogów (w prawym dolnym rogu), aby uwzględnić potencjalną niewspółosiowość (Rysunek 4). Podczas montażu można najpierw zamontować punkty mocowania z trzema Okrągłymi Ogranicznikami Naprężenia, a następnie wszelkie niewspółosiowości między elementem z tworzywa sztucznego a elementem współpracującym zostaną wyrównane przez Owalny Ogranicznik Naprężenia w ostatnim punkcie mocowania.

Biorąc pod uwagę liczbę dostępnych opcji Ograniczników Naprężenia, zaleca się skonsultowanie się z inżynierami firmy SPIROL, którzy specjalizują się w Ogranicznikach Naprężenia, aby zapewnić prawidłowy dobór do konkretnego zespołu. Dzięki prawie 80-letniemu doświadczeniu w dziedzinie mocowań i połączeń firma SPIROL jest gotowa wesprzeć Państwa kolejny projekt!
