Jak dobrać insert gwintowany do złożenia wykonanego w druku 3D

Autor: Kathrine Ionkin – inżynier ds. zastosowań

Podobnie jak w przypadku złożeń z tworzyw sztucznych formowanych wtryskowo, inserty gwintowane są powszechnie stosowane w złożeniach wykonanych w druku w 3D w celu zapewnienia gwintów wielokrotnego użytku oraz zwiększenia wytrzymałości połączeń. W niniejszym opracowaniu przedstawiono zalecenia, wytyczne projektowe oraz oczekiwane parametry różnych insertów gwintowanych stosowanych w procesach druku 3D, takich jak modelowanie z nakładaniem stopionego materiału (FDM), selektywne spiekanie laserowe (SLS) oraz stereolitografia (SLA), które są najbardziej odpowiednimi technologiami produkcji addytywnej dla złożenii korzystających z poprawy parametrów zapewnianej przez Inserty Gwintowane.

Insert SPIROL serii 29 Długi Wtapiany/Ultradźwiękowy w złożeniu jojo wydrukowanym w 3D

Rysunek 1
Insert SPIROL serii 29 Długi Wtapiany/Ultradźwiękowy w złożeniu jojo wydrukowanym w 3D

Przegląd druku 3D

Wytłaczanie materiału – modelowanie z wykorzystaniem technologii FDM

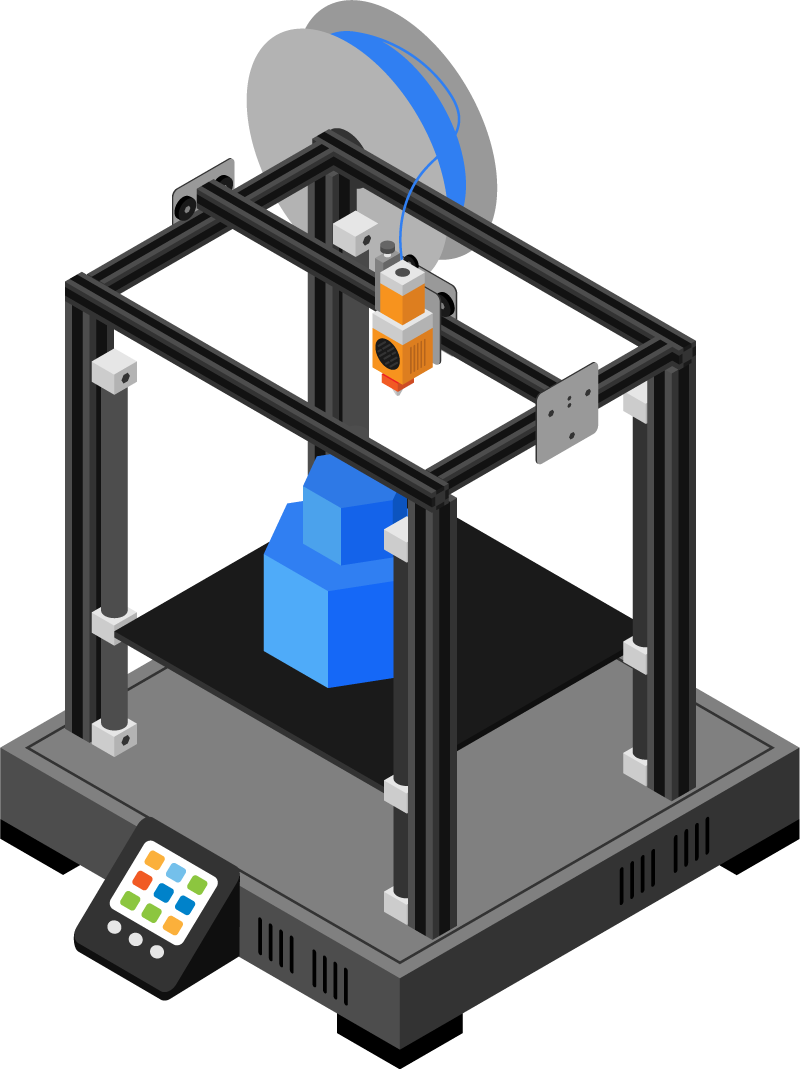

Technologia drukarek FDM

Rysunek 2
Technologia drukarek FDM

Druk FDM polega na wytłaczaniu stopionych włókien termoplastycznych przez podgrzewaną dyszę i budowaniu części warstwa po warstwie. Jest to najczęściej stosowana metoda druku 3D ze względu na przystępną cenę i łatwość obsługi. Typowe materiały stosowane w technologii FDM to PLA, ABS i PETG.

Fuzja z wykorzystaniem złoża proszkowego – selektywne spiekanie laserowe

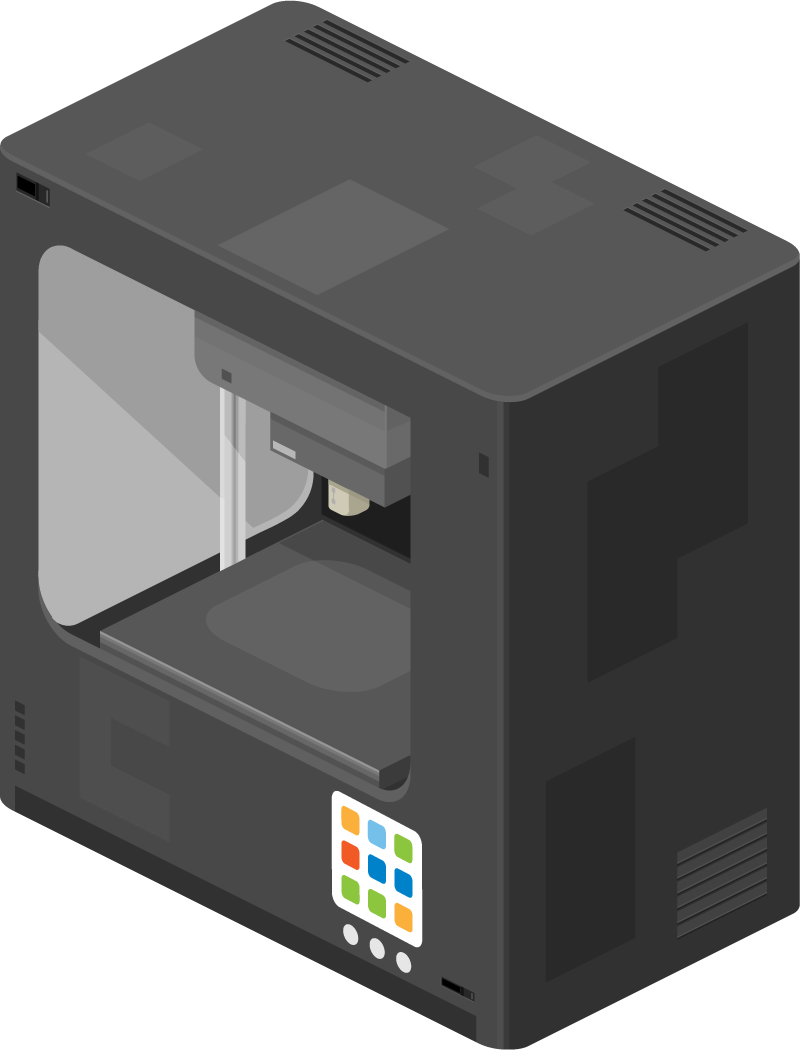

Technologia drukarek SLS

Rysunek 3
Technologia drukarek SLS

Druk SLS wykorzystuje laser do zgrzewania warstw sproszkowanych tworzyw termoplastycznych. Metoda ta jest idealna do tworzenia złożonych geometrii i pozwala uzyskać części o doskonałej wytrzymałości mechanicznej. Najpopularniejszym materiałem w technologii SLS jest nylon.

Fotopolimeryzacja w komorze VAT – stereolitografia

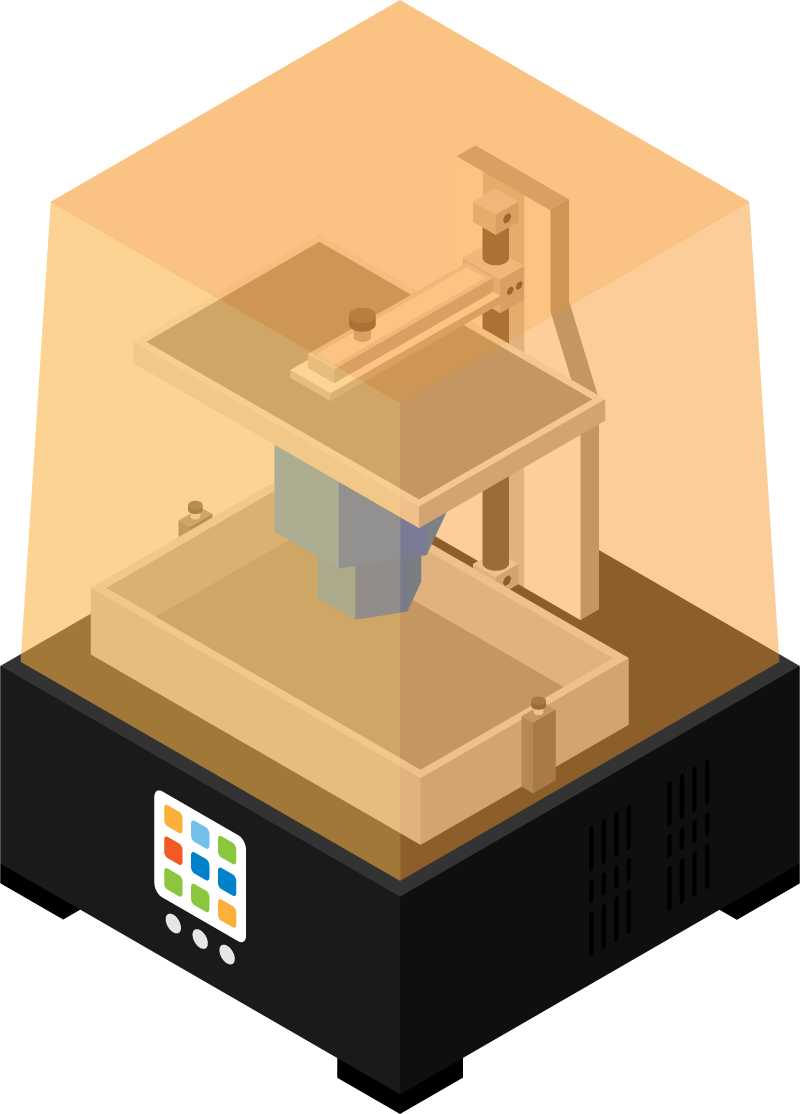

Figure 4: SLA Printer Technology

Rysunek 4
Technologia drukarek SLA

Druk SLA wykorzystuje laser UV do utwardzania płynnych żywic termoutwardzalnych warstwa po warstwie poprzez fotopolimeryzację. Proces ten pozwala uzyskać części o wysokiej rozdzielczości i dokładności.

Zalecenia dotyczące insertów gwintowanych

Inserty gwintowane występują w różnych typach, często klasyfikowanych według metody montażu, takich jak montaż na gorąco/ultradźwiękowy po formowaniu oraz wciskanie na zimno. Optymalny typ insertu do zastosowań w druku 3D zależy od materiału, z którego wykonano element.

Do tworzyw termoplastycznych (FDM i SLS)

Tworzywa termoplastyczne można wielokrotnie podgrzewać i schładzać przy minimalnej zmianie ich właściwości. Dlatego inserty gwintowane można montować w elementach drukowanych w 3D z tworzyw termoplastycznych za pomocą ciepła (termicznie) lub ultradźwięków, albo po prostu wciskać lub wkręcać w złożenie:

  • Inserty wtapiane/ultradźwiękowe: Zalecane do złożenia wymagającego najwyższej wytrzymałości na rozciąganie i moment obrotowy.
  • Inserty wciskane: Zapewniają umiarkowaną wytrzymałość na rozciąganie i moment obrotowy oraz są najprostsze w montażu, ponieważ nie wymagają specjalistycznego sprzętu.

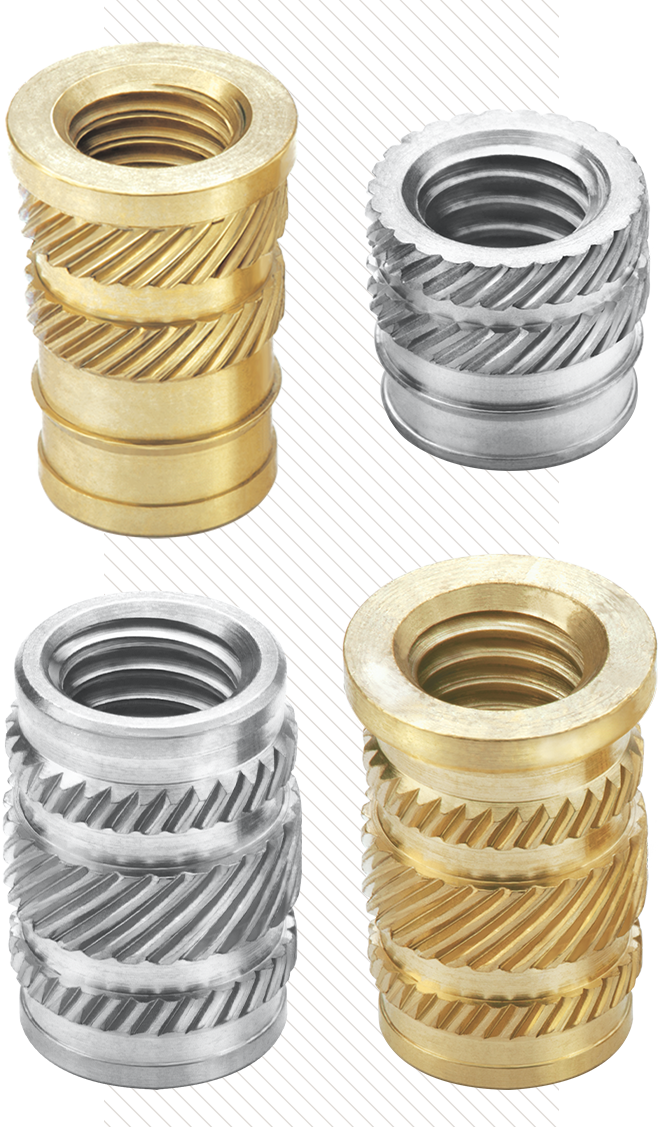

Inserty wtapiane/ultradźwiękowe SPIROL serii 19/20 (u góry) i serii 29/30 (u dołu)

Rysunek 5
Inserty wtapiane/ultradźwiękowe SPIROL serii 19/20 (u góry) i serii 29/30 (u dołu)

Do tworzyw termoutwardzalnych (SLA)

Tworzywa termoutwardzalne pozostają trwale stałe po utwardzeniu i ulegają rozkładowi, a nie topią się pod wpływem wysokich temperatur. Dlatego zaleca się montaż insertów gwintowanych w stanie „zimnym”:

  • Inserty wciskane: Najskuteczniejszy wybór do tworzyw termoutwardzalnych.
  • Inserty samogwintujące: Realna alternatywa, która może wymagać mniejszej siły do montażu, ale ogranicza wytrzymałość na moment wykręcania.
  • Inserty rozprężne: Najprostsze w montażu, jednak ich wydajność jest najniższa spośród wszystkich typów insertów.

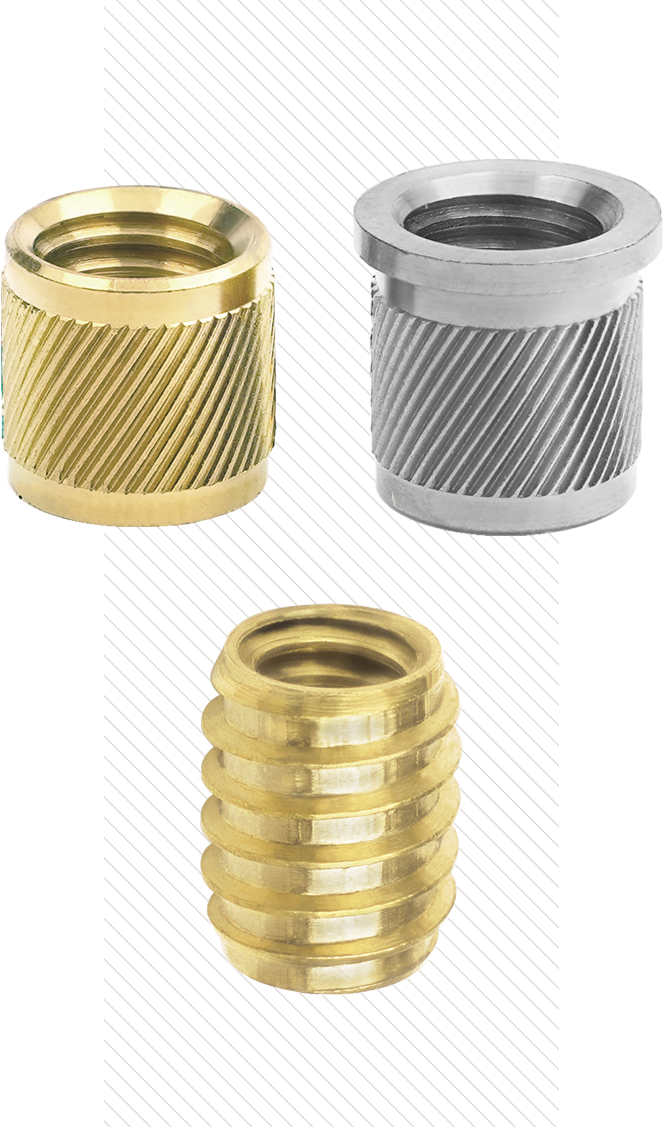

Inserty wciskane SPIROL serii 50 (u góry po lewej) i 51 (u góry po prawej) oraz Insert Samogwintujący SPIROL serii 10 (u dołu)

Rysunek 6
Inserty wciskane SPIROL serii 50 (u góry po lewej) i 51 (u góry po prawej) oraz Insert Samogwintujący SPIROL serii 10 (u dołu)

Właściwości materiału

Na wydajność insertu duży wpływ mają właściwości materiału podstawowego.

  • Wytrzymałość na rozciąganie: mierzy odporność materiału na odkształcenie plastyczne
  • Moduł sprężystości przy zginaniu: wpływa na sztywność materiału i zdolność do rozkładania sił zginających, co ma kluczowe znaczenie dla zapobiegania odkształceniom i zapewnienia prawidłowego rozkładu obciążenia

Ponadto właściwości termiczne będą miały wpływ na proces montażu, ponieważ materiały o wyższej przewodności cieplnej sprzyjają bardziej równomiernemu rozkładowi ciepła, poprawiając płynięcie tworzywa i zapewniając całkowite wypełnienie przestrzeni wokół elementów mocujących, co gwarantuje pewne połączenie. Podobnie temperatura ugięcia pod wpływem ciepła danego tworzywa sztucznego będzie miała wpływ na temperaturę montażu insertu gwintowanego metodą termiczną lub ultradźwiękową.

Wytyczne projektowe

Na działanie insertu gwintowanego w materiałach drukowanych w 3D wpływa kilka kluczowych czynników. W tej sekcji przedstawiono podstawowe wytyczne projektowe, skupiając się na rozmiarze otworu w materiale bazowym, właściwościach materiału, grubości ścianek, wypełnieniu i grubości warstw, aby zapewnić optymalne działanie insertu gwintowanego w zastosowaniach druku 3D.

Rozmiar otworu

Rozmiar otworu ma kluczowe znaczenie dla działania insertów gwintowanych. Katalog insertów gwintowanych SPIROL zawiera wytyczne dotyczące rozmiaru otworu, ale tolerancje druku 3D często przekraczają zalecane +0,08 mm. Typowe tolerancje są następujące:

  • Przemysłowy druk FDM: ±0,2 mm
  • Drukarki biurkowe: ±0,3–0,5 mm
  • Drukarki SLA: ±0,1 mm
  • Druk SLS: ±0,3 mm

Aby zminimalizować odchylenia, jedną z opcji jest wywiercenie otworów w plastikowym korpusie, co zmniejsza odchylenia, ale może osłabić wzmocnienie w ściankach zewnętrznych wydrukowanych w technologii FDM (omówione szerzej w niniejszym opracowaniu). Alternatywnie można przeprowadzić iteracyjne prace projektowe, aż do uzyskania optymalnego rozmiaru otworu.

Grubość ścianki

Insert gwintowany wymaga wystarczającej grubości ścianki w otaczającym obszarze, aby spełnić oczekiwania dotyczące wydajności. Aby uzyskać optymalną wydajność tego rodzaju insertu, należy zaprojektować liczbę pętli ścianki zewnętrznej tak, aby utworzyć element (wypukłość) o grubości co najmniej 1,5-krotności średnicy radełkowania insertu. W przypadku insertu  M6 odpowiada to 6 pętlom ścianki (przy średnicy dyszy 0,4 mm). Maksymalny potencjał wydajności osiąga się przy występie o średnicy co najmniej dwukrotnie większej od średnicy radełkowanej insertu.

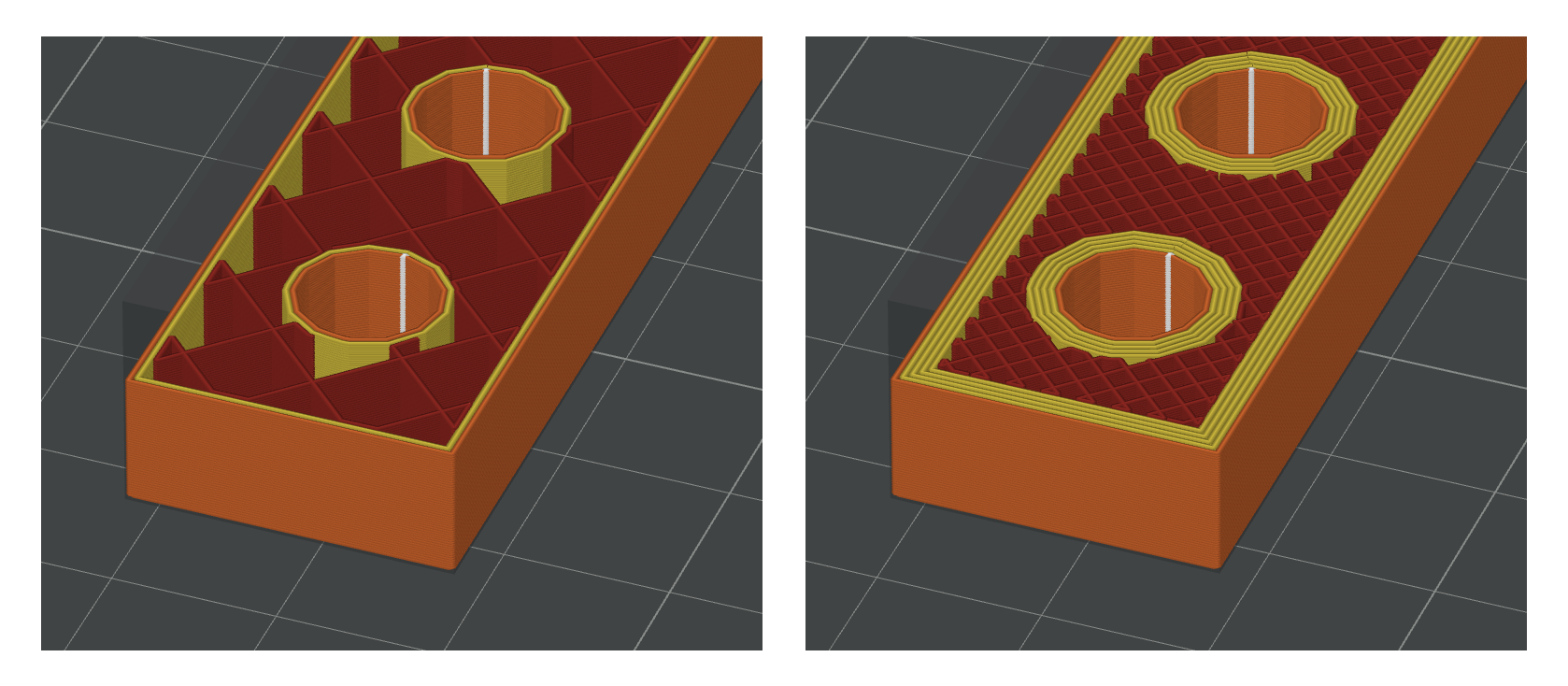

Wypełnienie 15% z 2 pętlami ścianki (po lewej), wypełnienie 55% z 5 pętlami ścianki (po prawej)

Rysunek 7
Wypełnienie 15% z 2 pętlami ścianki (po lewej), wypełnienie 55% z 5 pętlami ścianki (po prawej)

Wydajność momentu obrotowego
0 5 10 15 20 25 1 3 5 7 9 11 Wydajność momentu obrotowego [Nm]
Liczba pętli ścianki

Wydajność przy rozciąganiu osiowym
0 500 1000 1500 2000 2500 3000 3500 4000 4500 1 3 5 7 9 11 Wydajność przy rozciąganiu osiowym [N]
Liczba pętli ścianki

Rysunek 8
Wydajność insertu w funkcji pętli ścianki (materiał PLA, wypełnienie 15%, testy przeprowadzone z użyciem SPIROL INS 29 M6 short)

Wydajność momentu obrotowego
0 2 4 6 8 10 12 14 16 18 20 0 10 20 30 40 50 60 70 80 90 100 Wydajność momentu obrotowego [Nm]
Procent wypełnienia (%)

Wydajność przy rozciąganiu osiowym
0 500 1000 1500 2000 2500 3000 3500 4000 4500 0 20 40 60 80 100 Wydajność przy rozciąganiu osiowym [N]
Procent wypełnienia (%)

Rysunek 9
Wydajność insertu w funkcji wypełnienia (materiał PLA, 2 pętle ścianki, testy przeprowadzone z użyciem SPIROL INS 29 M6 short)

Wypełnienie (tylko FDM)

Wydajność insertu rośnie liniowo wraz z gęstością wypełnienia. Aby uzyskać optymalną wydajność insertu, należy zaprojektować model z gęstością wypełnienia większą niż 50%.

Grubość warstwy (FDM, SLS)

Ogólnie rzecz biorąc, grubsze warstwy powodują słabsze wiązanie międzywarstwowe, ponieważ występują większe puste przestrzenie. Najlepsza wydajność insertu występuje zazwyczaj przy grubości warstwy około 0,16–0,2 mm dla technologii FDM i SLS, gdzie wytrzymałość na rozciąganie jest zoptymalizowana.

Porównanie wydajności insertów gwintowanych

Porównajmy wydajność trzech (3) różnych serii insertów gwintowanych M6: symetrycznych (SPIROL INS 29 Długi) i asymetrycznych (SPIROL INS 19 Długi) wtapianych na gorąco oraz insertu gwintowanego wciskanego (SPIROL INS 50) w popularnych materiałach do druku 3D. Szczegółowe wyniki testów porównawczych przedstawiono dla elementów drukowanych w technologiach FDM, SLS i SLA. Informacje te pomogą projektantom w wyborze optymalnego insertu gwintowanego w oparciu o konkretne wymagania eksploatacyjne.

Elementy drukowane w technologii FDM

Zgodnie z oczekiwaniami wydajność insertów gwintowanych wtapianych przewyższa wydajność insertów wciskanych w różnych materiałach do druku 3D. Jest to zgodne z wydajnością w przypadku tworzyw sztucznych wytłaczanych.


Wydajność przy rozciąganiu w materiałach drukowanych w technologii FDM [N]

Wytrzymałość na rozciąganie [N]
8000
7000
6000
5000
4000
3000
2000
1000
0
INS 19L Wtapiany
INS 29L Wtapiany
INS 50 Wciskany
PET-G PLA PC 30% GF PA6

Wydajność momentu obrotowego w materiałach drukowanych w technologii FDM [Nm]

Moment obrotowy [Nm]
30
25
20
15
10
5
0
INS 19L Wtapiany
INS 29L Wtapiany
INS 50 Wciskany
PET-G PLA PC 30% GF PA6

Rysunek 10
Średnie pomiary wytrzymałości na rozciąganie w technologii FDM, M6, niutonometry (Nm)*

Elementy drukowane w technologii SLS

Pomimo tego, że elementy SLS są wytwarzane przy 100% wypełnieniu i mogą osiągać wytrzymałość mechaniczną porównywalną z elementami formowanymi lub wytłaczanymi, mikroporowatość może znacznie obniżyć wydajność insertów.


Wydajność przy rozciąganiu w materiałach drukowanych w technologii SLS [N]

Wytrzymałość na rozciąganie [N]
6000
5000
4000
3000
2000
1000
0
INS 19L Wtapiany
INS 29L Wtapiany
INS 50 Wciskany
Nylon 12 Nylon 12 GF Nylon 11

Wydajność momentu obrotowego w materiałach drukowanych w technologii SLS [Nm]

Moment obrotowy [Nm]
20
18
16
14
12
10
8
6
4
2
0
INS 19L Wtapiany
INS 29L Wtapiany
INS 50 Wciskany
Nylon 12 Nylon 12 GF Nylon 11

Rysunek 11
Średnie pomiary wytrzymałości na rozciąganie w technologii SLS, M6, niutonometry (Nm)*

*Badania próbek FDM przeprowadzono przy wypełnieniu 55% i grubości ścianki 1,5x (5 pętli ścianki). Szacunkowe wartości właściwości insertu można obliczyć na podstawie zależności między wypełnieniem a właściwościami. Grubość warstwy utrzymano na poziomie 0,16 mm w celu maksymalizacji wytrzymałości na rozciąganie, ponieważ ułatwia to precyzyjne nakładanie materiału. Kąt Rastra utrzymano na poziomie ∠0°.

Elementy drukowane w technologii SLA

Biorąc pod uwagę, że materiały do druku SLA to głównie tworzywa termoutwardzalne, skutecznie można stosować wyłącznie inserty wciskane, ponieważ idealnie nadają się one do montażu wciskanego bez podgrzewania materiału macierzystego.

Inserty samogwintujące stanowią realną alternatywę, ale ponieważ są one wkręcane w złożenie, ich montaż jest czasochłonny i mogą się wykręcić z złożenia, jeśli montaż nie jest trwały. Z powodu tej trudności inserty gwintowane samogwintujące nie zostały uwzględnione w niniejszym badaniu; podobnie jak inserty rozprężne ze względu na ich niską wydajność.

Material Moment obrotowy (N*m) Rozciąganie (N)
Żywica 7 40

Tabela 1
Wydajność insertu wciskanego SPIROL (INS 50 / M6 / .312 EK) w przezroczystej żywicy fotopolimerowej

Porównanie z elementami formowanymi

Porównując różnice między elementami wytworzonymi metodą formowania wtryskowego tworzyw sztucznych a metodami druku 3D, należy pamiętać, że ten sam materiał może wykazywać bardzo zróżnicowane właściwości wpływające na wydajność Insertu.

Pomimo warstwowej geometrii elementów drukowanych metodą FDM osiągają one wysoką wydajność – zwłaszcza przy zastosowaniu insertów wtapianych/ultradźwiękowych. Bezpośrednie porównanie poliwęglanu (PC) wydrukowanego metodą FDM i tworzywa sztucznego wytłaczanego przedstawiono na rysunku 12.

Wydruki SLS są bardziej podatne na mikropęknięcia i przedwczesne uszkodzenia Insertu. Proszki SLS mają zazwyczaj słabsze właściwości materiałowe niż podobne tworzywa sztuczne do formowania, często z powodu różnic w składzie i mikroporowatości w końcowych wydrukowanych elementach. Ponieważ właściwości materiału różnią się w znacznym stopniu, wydajność Insertu może być o 20% do 50% niższa niż w przypadku tworzywa sztucznego wytłaczanego.

Porównanie wydajności FDM w poliwęglanie
Tensile Performance [N]

Wytrzymałość na rozciąganie [N]
7000
6000
5000
4000
3000
2000
1000
0
INS 19L Wtapiany
INS 29L Wtapiany
INS 50 Wciskany
Wydrukowane metodą FDM Wytłaczane/formowane

Porównanie wydajności FDM w poliwęglanie
Moment obrotowy [Nm]

Moment obrotowy [Nm]
30
25
20
15
10
5
0
INS 19L Wtapiany
INS 29L Wtapiany
INS 50 Wciskany
Wydrukowane metodą FDM Wytłaczane/formowane

Rysunek 12
Porównanie wydajności dla tworzyw sztucznych FDM i wytłaczanych/formowanych (FDM: 55% wypełnienia i 5 pętli ścianek)

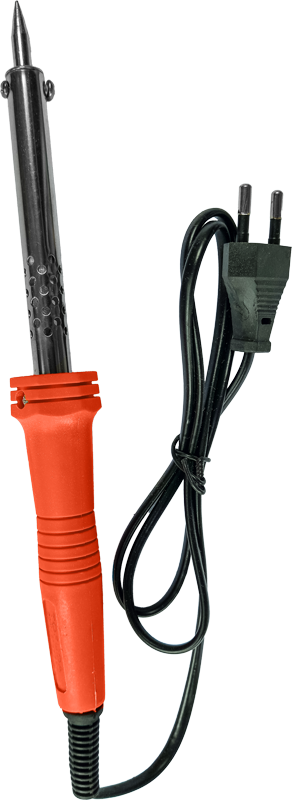

Lutownica

Rysunek 13
Lutownica

Metody montażu w prototypowaniu

Aż 70% wydajności Insertu wynika bezpośrednio z jakości montażu – zwłaszcza w przypadku montażu termicznego lub ultradźwiękowego. Wyrównanie, temperatura, ciśnienie i czas zgrzewania to ważne czynniki.

Najlepsze wyniki w laboratoriach prototypowania osiąga się przy użyciu specjalnie zaprojektowanego sprzętu.

W przypadku szybkich prób lub gdy nie ma dostępu do specjalistycznego sprzętu, można również użyć lutownicy. Należy zauważyć, że podczas używania lutownicy do montażu insertu zaleca się, aby była ona wyposażona w grot, który jak najlepiej przylega do insertu. Dobra temperatura robocza do montażu za pomocą lutownicy wynosi zazwyczaj od 650° do 750°F (343°–399°C). Ogólną zasadą pozwalającą oszacować temperaturę montażu przy użyciu bezpośredniego ciepła jest dodanie dodatkowego współczynnika bezpieczeństwa do temperatury ugięcia termicznego danego materiału:

Tinstalacja = T ugięcia termicznego  + 150°F (65°C)

Temperatura ugięcia pod wpływem ciepła to temperatura, w której tworzywo termoplastyczne odkształca się pod określonym obciążeniem. Należy wywierać stały nacisk na insert, dociskając lutownicę w momencie jej styku z insertem gwintowanym.

W przypadku insertów wciskanych do wywierania stałego nacisku należy użyć prasy trzpieniowej; w przypadku bardziej miękkich tworzyw sztucznych niedrogą opcją montażu może być młotek.

W przypadku rozwiązań do produkcji o małej i dużej skali warto rozważyć półautomatyczny lub w pełni automatyczny sprzęt do montażu.

Najważniejsze wnioski

Inserty wtapiane/ultradźwiękowe zapewniają najwyższą wytrzymałość w termoplastach drukowanych w 3D, podczas gdy inserty wciskane stanowią realną alternatywę, szczególnie w przypadku materiałów termoutwardzalnych, gdzie montaż termiczny nie jest możliwy. Tworzywa termoutwardzalne z natury ograniczają opcje insertów do metod wciskanych.

Kluczowe ustalenia wskazują, że wydajność insert gwintowanego poprawia się wraz ze wzrostem gęstości wypełnienia i liczby pętli ścianek w druku FDM, przy optymalnych wynikach przy grubości warstwy 0,16–0,2 mm, wypełnieniu 50% lub większym oraz liczbie pętli ścianek równej lub większej niż nominalny metryczny rozmiar insertu gwintowanego.

Wyniki pokazują, że przy wysokim wypełnieniu i grubości ścianek elementy drukowane w technologii FDM osiągają około 70–80% wydajności równoważnego materiału formowanego. Chociaż elementy SLS wykazują wysoką wytrzymałość teoretyczną, ich mikroporowatość pozwala osiągnąć około 50–70% wydajności w porównaniu z formowanymi tworzywami sztucznymi.

Skontaktuj się z firmą SPIROL, aby uzyskać pomoc w wyborze odpowiedniego insertu gwintowanego do produkcji druku 3D i projektów prototypów. Ze względu na różnorodność metod druku 3D, materiałów i parametrów wyniki mogą się różnić, dlatego zaleca się przeprowadzenie dokładnych testów i oceny poszczególnych złożenii.
