PolskaJak prawidłowo łączyć ograniczniki naprężenia i inserty gwintowane w złożeniach z tworzyw sztucznych
Autor: Christie Jones, Dyrektor ds. marketingu

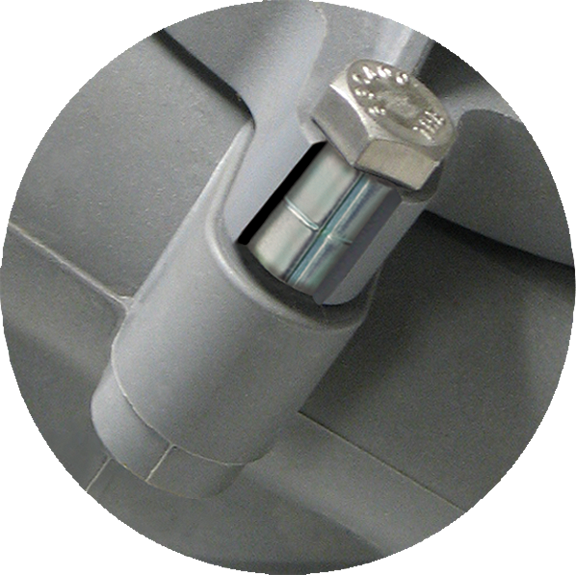

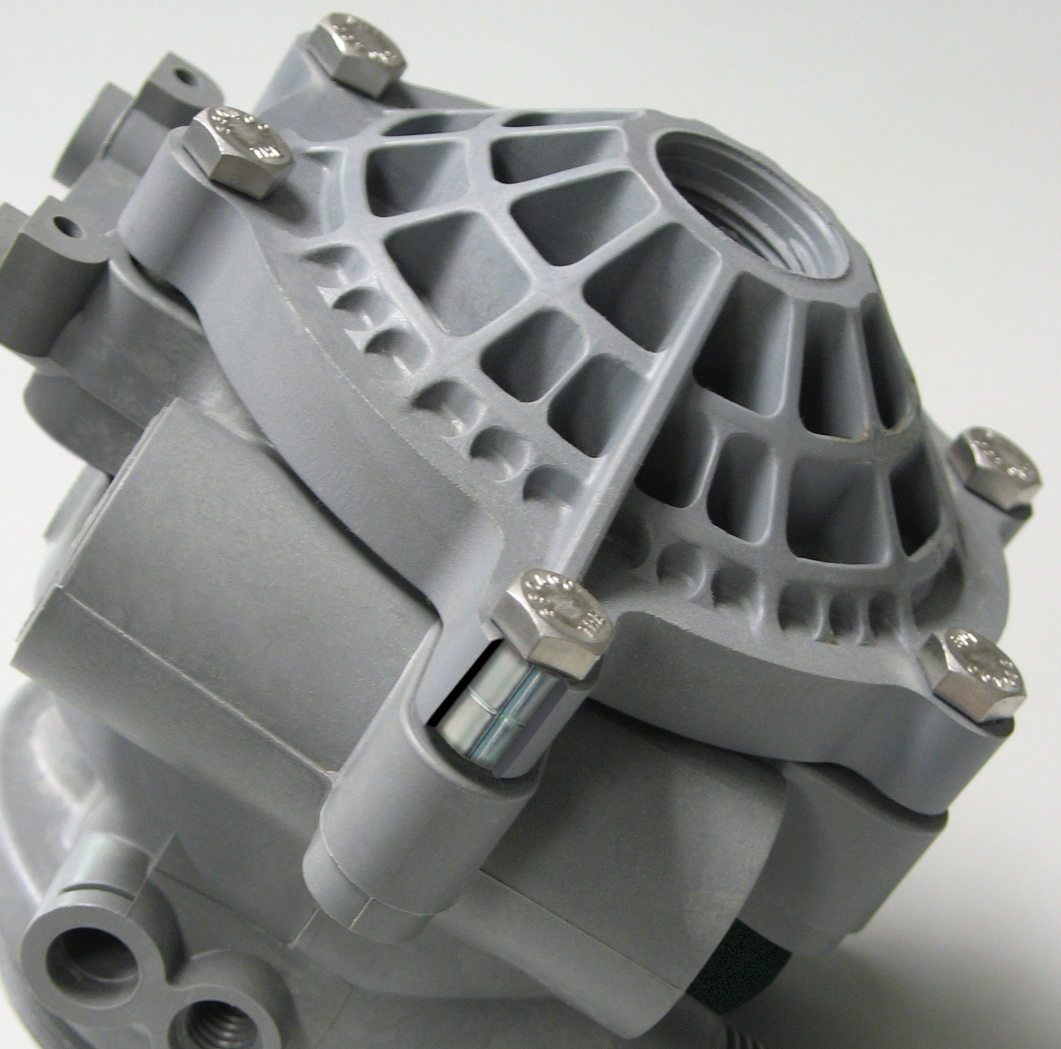

W zastosowaniach, w których element łączący jest również wykonany z tworzywa sztucznego, konieczne jest zastosowanie Ogranicznika Naprężenia, aby uniknąć pełzania lub relaksacji w elemencie łączącym, które zmniejszają obciążenie cierne w połączeniu gwintowanym.
Podobnie jak Inserty Gwintowane, ograniczniki naprężenia są stosowane w celu zapewnienia integralności połączeń śrubowych w złożeniach z tworzyw sztucznych. Podczas dokręcania śruby w celu uzyskania wymaganego tarcia między gwintami, tworzywo sztuczne ulega ściskaniu. Ogranicznik naprężenia pochłania siłę powstającą podczas dokręcania śruby i izoluje tworzywo sztuczne od nadmiernych obciążeń ściskających. Bez ogranicznika naprężenia tworzywo sztuczne ulegnie relaksacji, co spowoduje poluzowanie i ostatecznie uszkodzenie połączenia. Ogranicznik naprężenia zapewnia nienaruszalność połączenia przez cały okres użytkowania produktu.
Aby ogranicznik naprężenia działał prawidłowo, powinien przylegać do insertu, tak aby to insert, a nie tworzywo sztuczne, przenosiło obciążenie. Średnica wewnętrzna ogranicznika naprężenia w elemencie współpracującym musi być większa niż średnica zewnętrzna śruby montażowej, ale mniejsza niż średnica pilotowa lub czołowa insertu, aby uniknąć „wysunięcia”.
Od lewej do prawej:

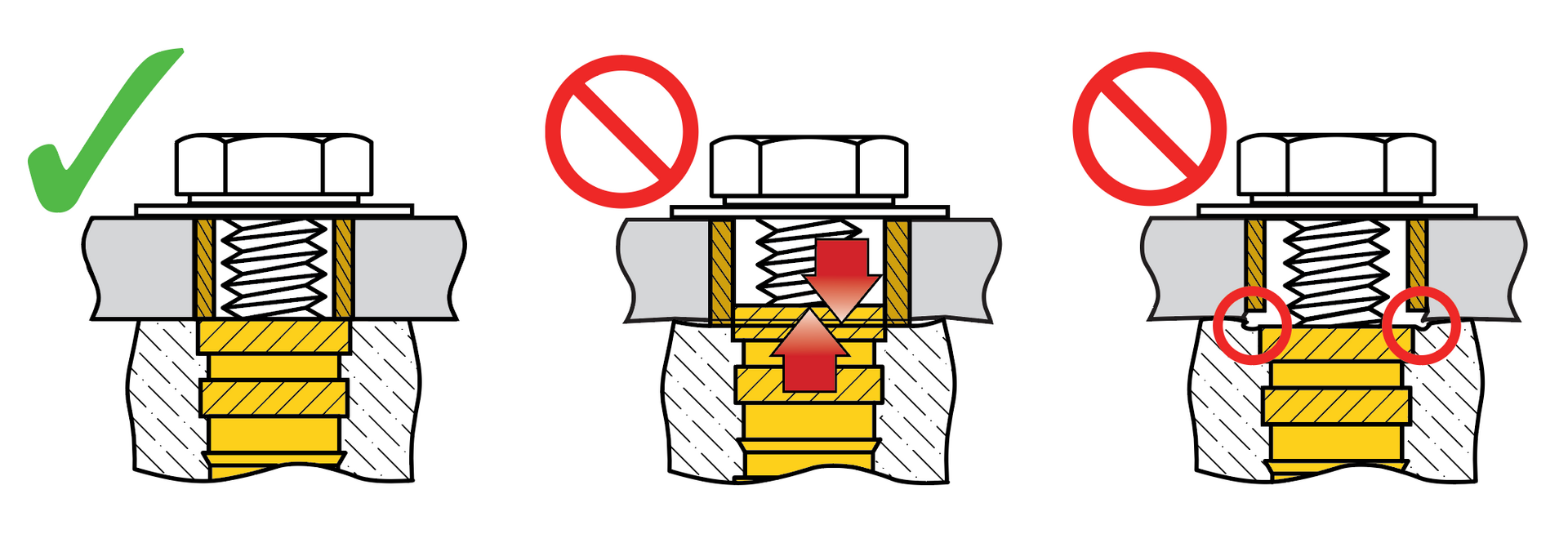

Prawidłowa konfiguracja | Wysunięcie | Relaksacja, Pełzanie tworzywa sztucznego

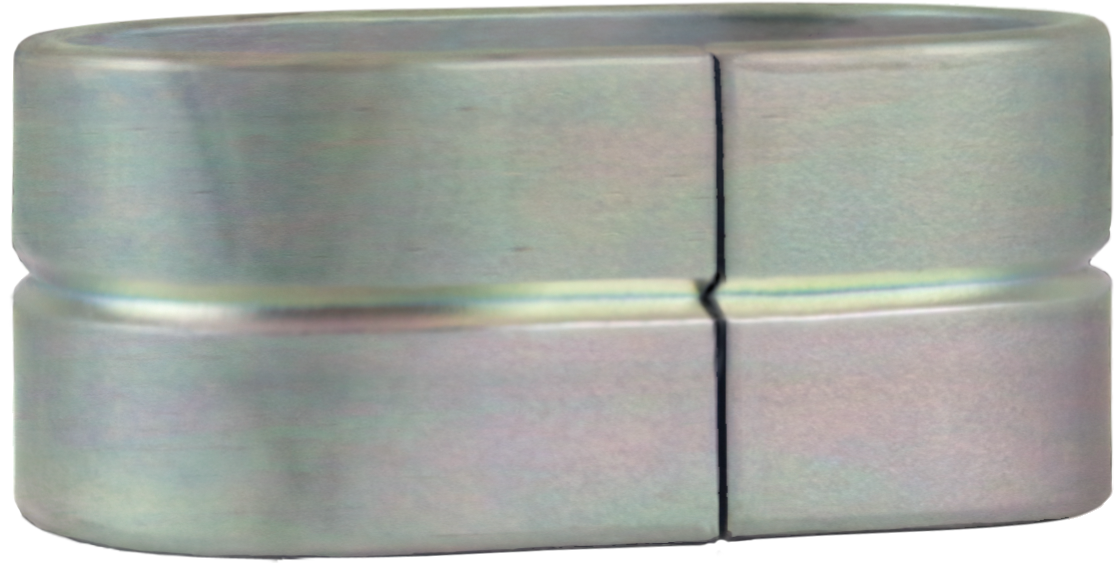

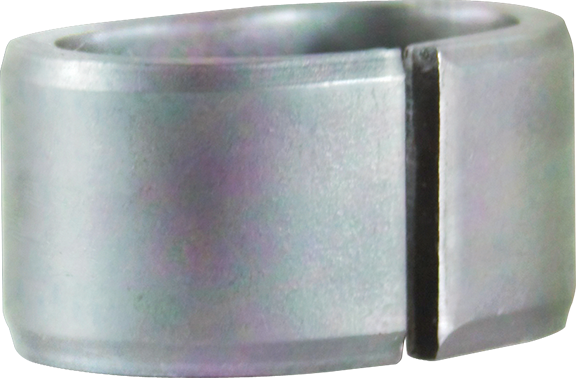

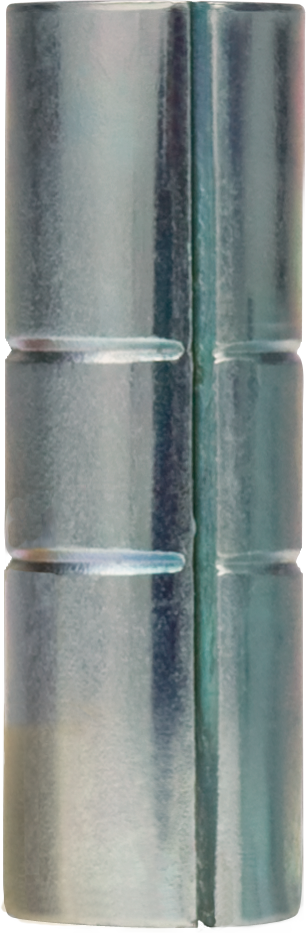

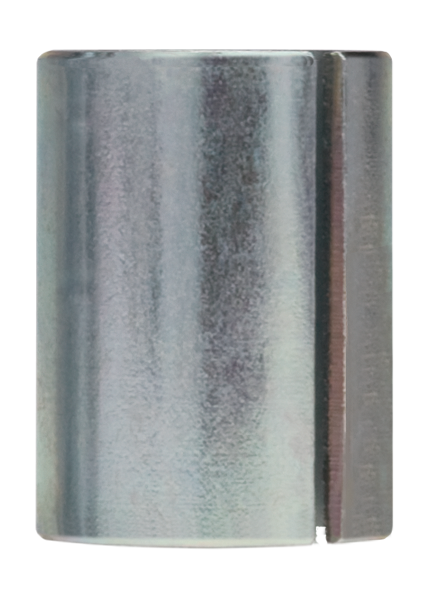

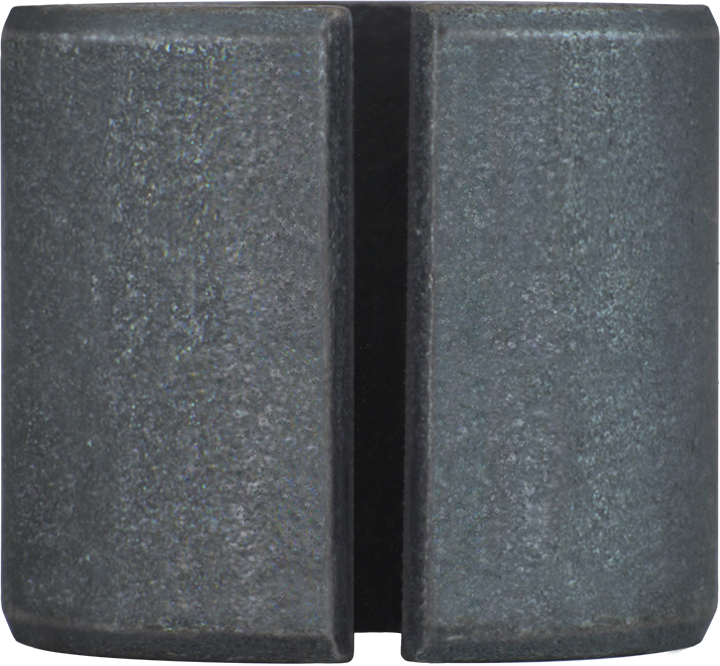

SPIROL oferuje trzy różne typy standardowych ograniczników naprężenia, co pozwala na wybór najbardziej opłacalnego elementu do każdego konkretnego złożenia w zależności od wymagań dotyczących wydajności i metody instalacji.
Inserty z Łbem

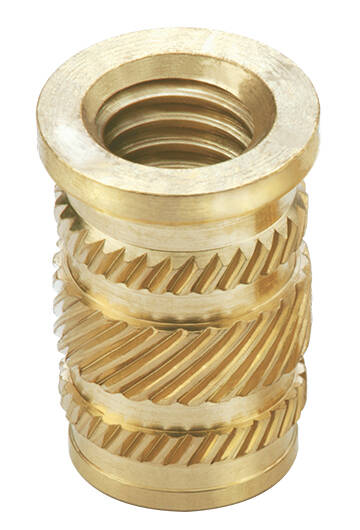

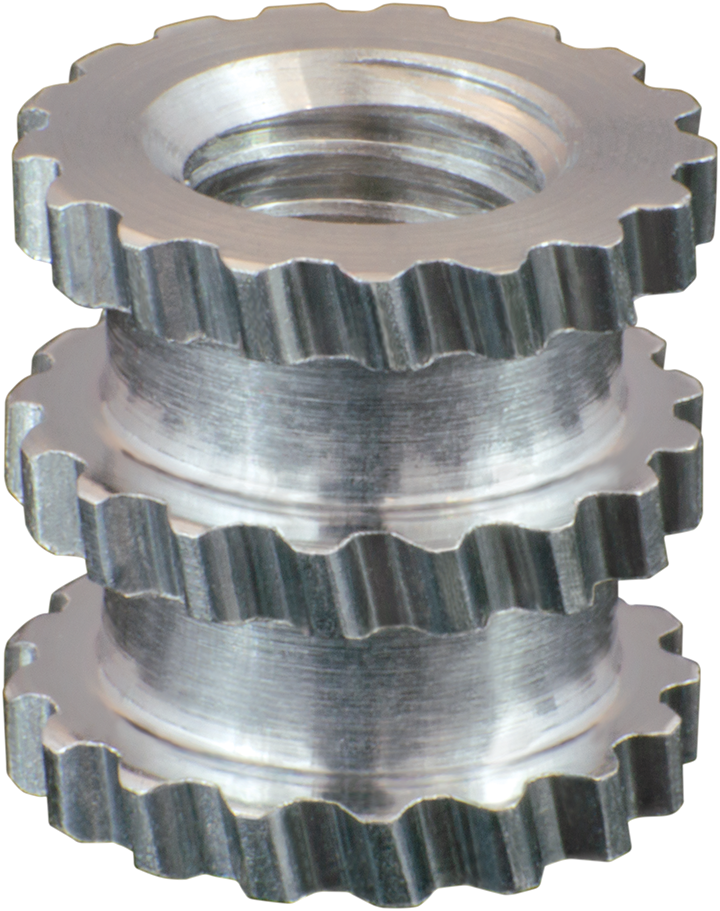

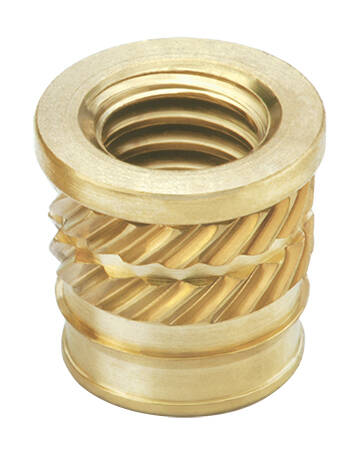

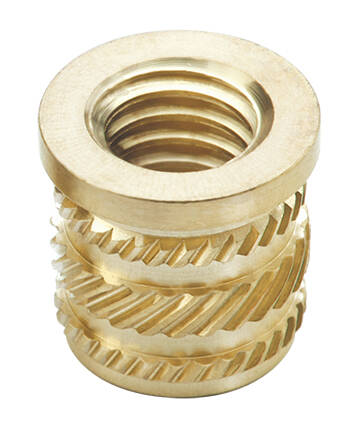

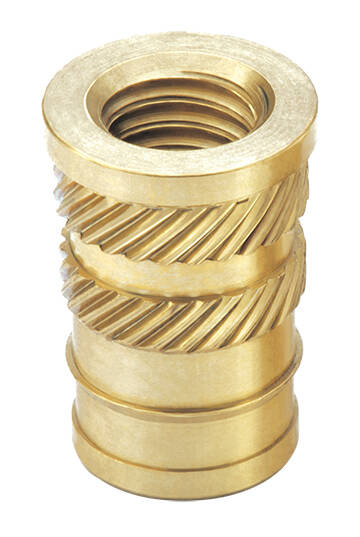

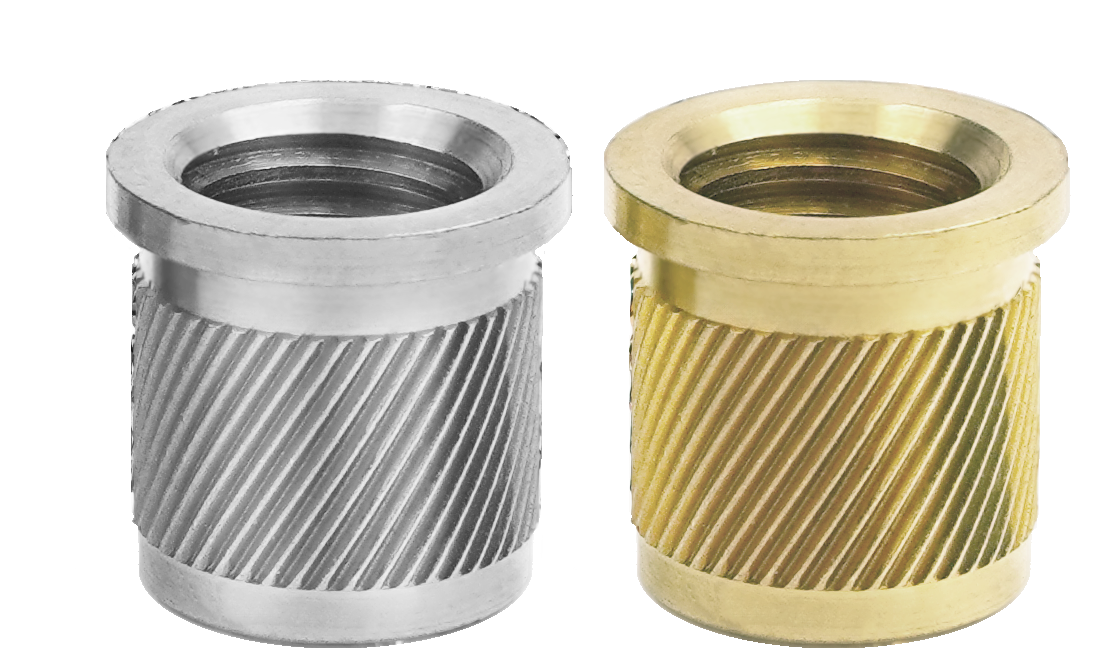

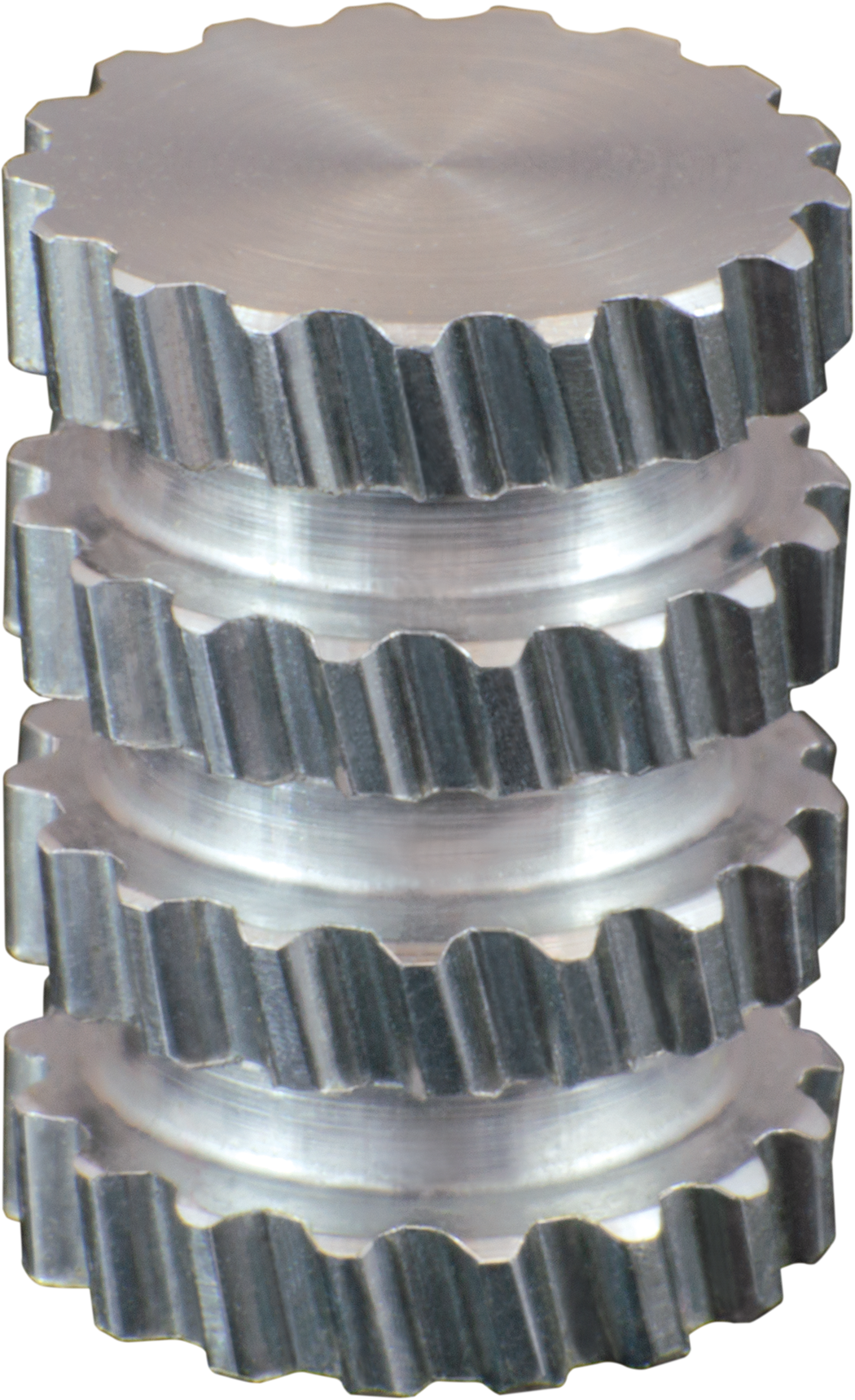

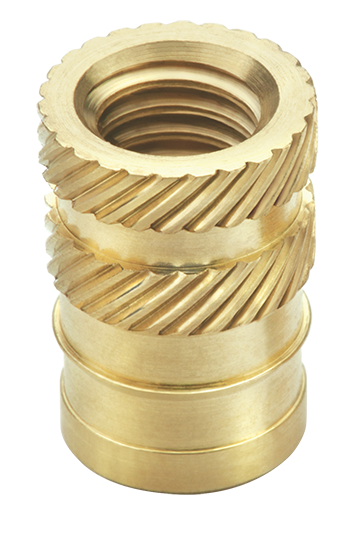

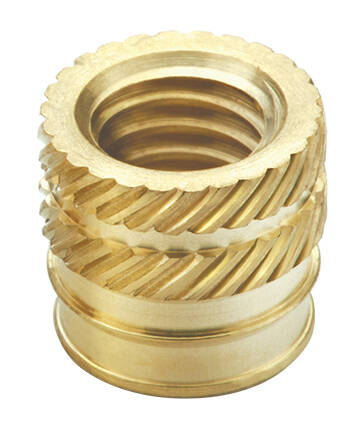

Seria 20, 30 i 51firmy SPIROL została zaprojektowana w celu zwiększenia powierzchni styku dla ograniczników naprężenia. Ponadto inserty SPIROL serii 14, 19, 63 i 65 mają zazwyczaj odpowiednią powierzchnię. W każdym przypadku na etapie projektowania należy ocenić właściwy kontakt.
Jeśli średnica pilotowa używanego insertu jest zbyt mała w stosunku do średnicy wewnętrznej ogranicznika naprężenia, problem można rozwiązać za pomocą specjalnego ogranicznika o zmniejszonym luzie między śrubą montażową. Oczywiście zmniejsza to również dopuszczalną niewspółosiowość.
Jeśli powierzchnia insertu jest niewystarczająca do zapewnienia odpowiedniego kontaktu z ogranicznikiem naprężenia, jedynym rozwiązaniem jest zastosowanie tworzywa sztucznego w elemencie współpracującym, które ma dobre właściwości przeciwpełzające, oraz zastosowanie ogranicznika naprężenia o maksymalnej grubości ścianki w celu lepszego rozłożenia obciążenia. W takich sytuacjach należy unikać nadmiernego dokręcania śruby montażowej.
Masz problem produkcyjny, którego nie możesz rozwiązać? Nasi eksperci uwielbiają wyzwania. Doradzanie skutecznych rozwiązań spełniających Twoje wymagania jest tym, co robimy najlepiej. Zadzwoń do nas lub wypełnij poniższy formularz, aby się z nami skontaktować!
