PolskaJak usunąć Sprężysty Kołek Zwijany
Autor: Christie Jones, Dyrektor ds. marketingu
W przeciwieństwie do kołków litych, które natychmiast uszkadzają otwór podczas montażu, sprężyste kołki zwijane są elementami złącznymi wielokrotnego użytku i można je usunąć bez uszkadzania elementów głównych — jeśli wykonuje się to prawidłowo. Poziom trudności usuwania kołków zwijanych różni się znacznie w zależności od rodzaju otworu. Sprężyste kołki zwijane w otworach przelotowych można usunąć łatwo i szybko. Natomiast w przypadku otworów nieprzelotowych możliwości usunięcia kołków są ograniczone.
Sprężyste kołki zwijane są dostępne w klasach użytkowych: lekkiej, standardowej i ciężkiej.

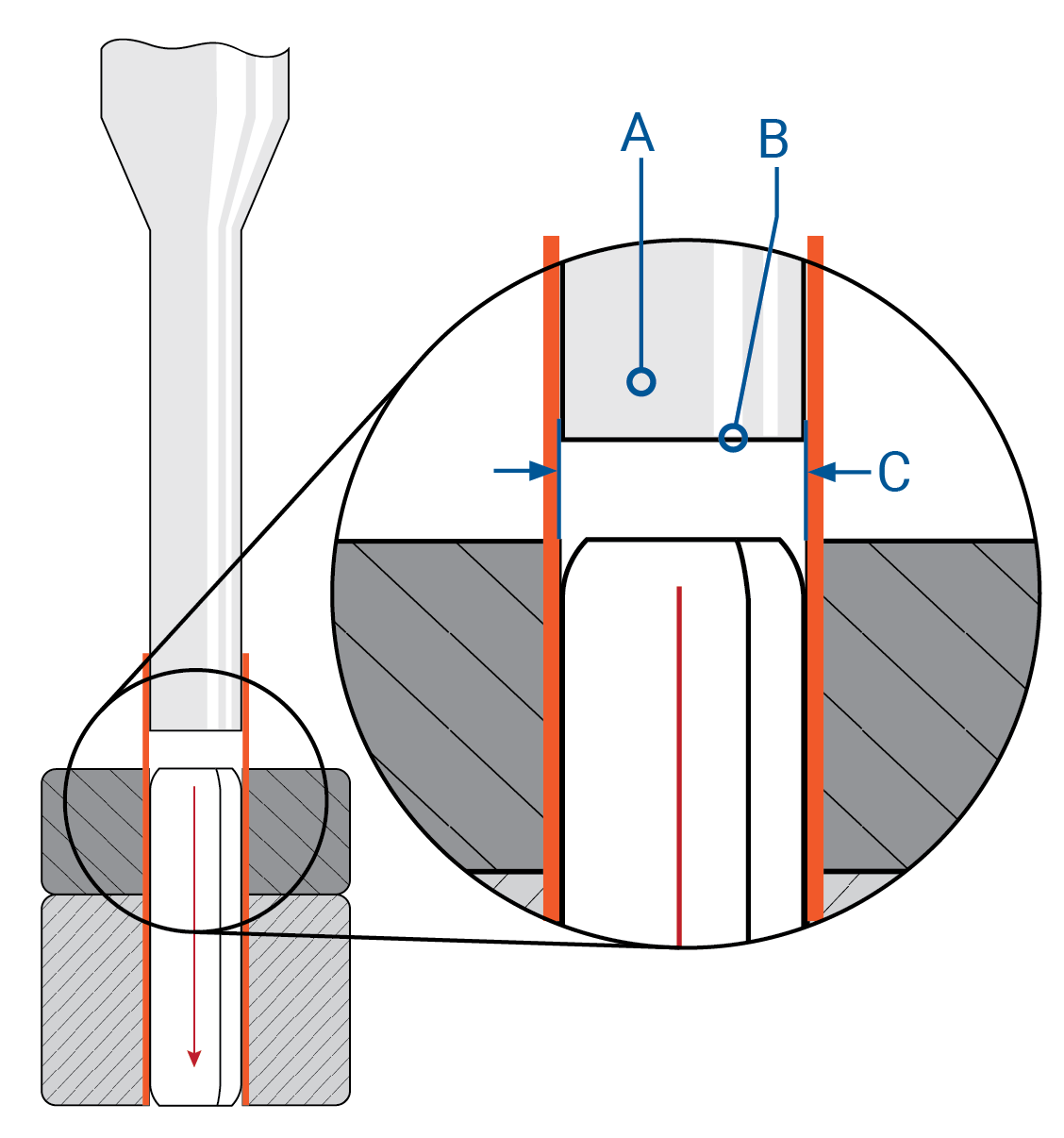

Rysunek 1
A:Średnica wybijaka ≈ średnica otworu
B: Końcówka wybijaka jest płaska
C: Średnica otworu
Demontaż z otworów przelotowych
W złożeniach z otworami przelotowymi sprężyste kołki zwijane można łatwo i szybko usunąć. Najpierw należy określić średnicę otworu. Następnie należy znaleźć wybijak o tej samej średnicy nominalnej. Wybijak musi mieć płaski, prostopadły koniec i stałą średnicę na całej długości. W żadnym wypadku średnica końca wybijaka stykającego się z kołkiem nie może być mniejsza niż średnica najbardziej zewnętrznej spirali sprężystego kołka zwijanego. Włóż wybijak do otworu, a następnie ostrożnie przesuwaj go młotkiem lub prasą, aż sprężysty kołek zwijany wysunie się z drugiej strony. Jeśli zostanie to wykonane prawidłowo, złożenie nie ulegnie uszkodzeniu, a kołek można ponownie zainstalować po serwisowaniu komponentów. Chociaż jest to skuteczne w przypadku kołków dzielonych, nie należy używać okrągłych wybijaków z końcówką kulistą do usuwania sprężystych kołków zwijanych (rysunek 1).
Usuwanie kołków z otworów nieprzelotowych
Złożenia z otworami nieprzelotowymi stanowią poważne wyzwanie. Chociaż istnieje wiele metod demontażu kołków o różnym stopniu skuteczności, najskuteczniejszą metodą jest użycie elektrodrążarki (EDM). W niektórych zastosowaniach wiercenie w osi kołka, jeśli jest wykonywane ostrożnie i z użyciem chłodziwa, może usunąć wystarczającą ilość kołka, aby można go było ręcznie „wyciągnąć” z otworu za pomocą obcęgi (rysunek 2). W niektórych przypadkach producenci otworów nieprzelotowych, które wymagają konserwacji, stosują kołki wystające z otworu, aby można było je chwycić i wyjąć z otworu.
Wnioski
Projektanci powinni wziąć pod uwagę wymagania dotyczące łatwości serwisowania swoich złożenii i odpowiednio zoptymalizować projekt elementów głównych. Należy wziąć pod uwagę nie tylko łatwość montażu kołka, ale także możliwość jego demontażu.

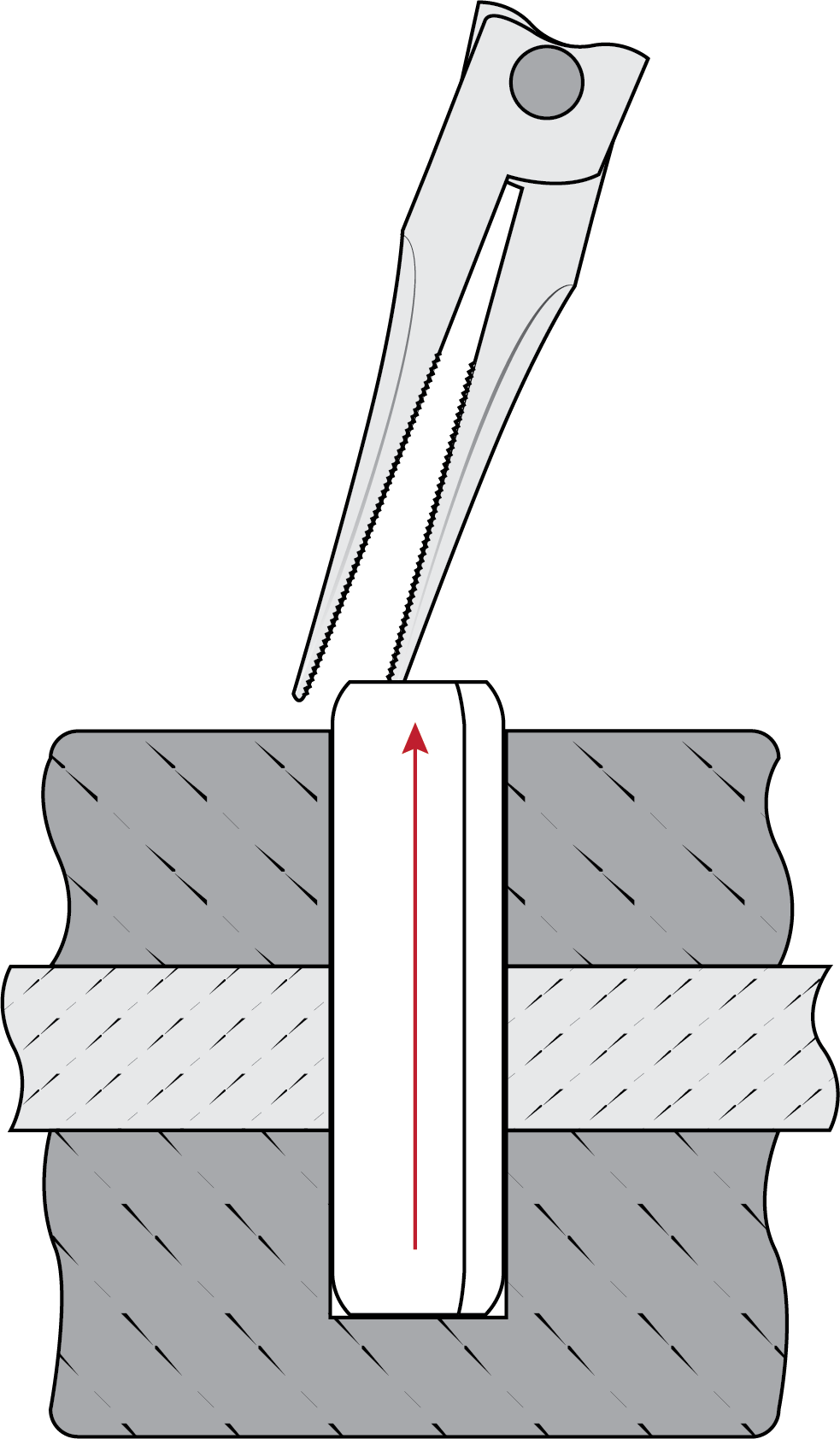

Rysunek 2
Oryginalnie napisane przez Jeff Greenwood
