Jak zainstalować sprężysty kołek zwijany

Najprostszą metodą montażu sprężystych kołków zwianych jest użycie młotka. Najpierw należy ręcznie wyrównać kołek z otworem. Następnie wystarczy wbić go do otworu, tak jak gwóźdź do żądanej głębokości uważająć, aby nie uszkodzić elementu mocującego.

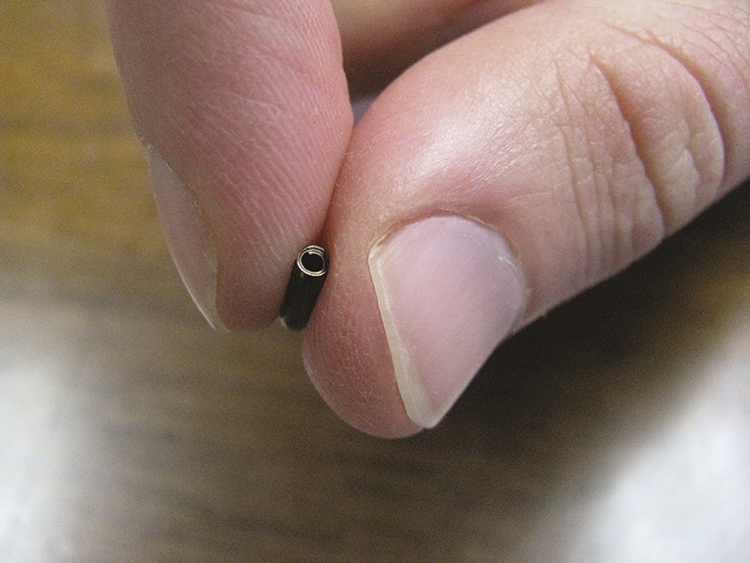

Użycie młotka jest doskonałym rozwiązaniem w przypadku prototypowania kilku złożeń lub testowania kołków zwijanych po raz pierwszy. Jednak ta metoda montażu nie jest zalecana w przypadku  kołków krótkich lub kołków o małej średnicy, ponieważ utrzymanie ich w miejscu ręcznie może być dość trudne.

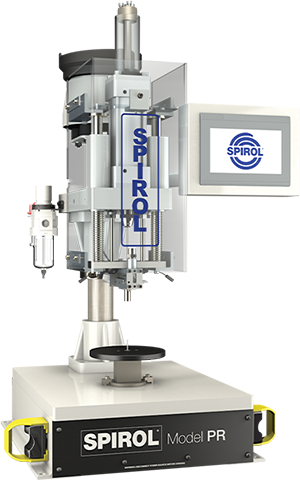

Automatyczne urządzenia do instalacji kołków są idealne do wydajnej produkcji wielkoseryjnej. Automatyczne urządzenia są całkowicie samowystarczalne. Element złączny jest ustawiany w podajniku wibracyjnym i podawany do mechanizmu wahadłowego, który umieszcza element złączny bezpośrednio pod trzpieniem wbijającym. Wahadło jest zamontowane na mechanizmie cofającym, który ustawia tuleję wyjściową kołka jak najbliżej złożenia w celu instalacji, a następnie cofa się, aby umożliwić swobodny załadunek i rozładunek.

Etapy montażu za pomocą automatycznego urządzenia do instalacji kołków są bardzo proste. Operator ładuje złożenie na uchwyt, uruchamia maszynę w celu instaalcji kołka, a następnie wyjmuje złożenie z uchwytu. Okresowo należy uzupełniać zapas kołków w misce podajnika. Operator nie musi zajmować się kołkami podczas żadnego etapu montażu. Wystarczy jedynie w razie potrzeby przełożyć kołki z pojemnika transportowego bezpośrednio do miski podajnika.

Dostępnych jest wiele dodatkowych funkcji umożliwiających dostosowanie automatycznego urządzenia instalacyjnego do potrzeb producenta, takich jak: regulowane stanowisko robocze, kurtyna bezpieczeństwa na podczerwień, monitorowanie siły, monitorowanie odległości, wykrywanie obecności części, obrotowe stoły indeksujące, monitorowanie poziomu miski podającej, kombinacja wiercenia i instalacji kołków, wstawianie wielu kołków w jednym cyklu itp. Miska podająca może być również zaprojektowana tak, aby sortować wadliwe produkty lub zanieczyszczenia.

Uchwyty są zaprojektowane tak, aby utrzymywać, podtrzymywać i wyrównywać elementy podczas instalacji. Ma to kluczowy wpływ na wydajność urządzeń instalacyjnych, a tym samym na jakość produktu końcowego. Skuteczne mocowanie poprawia czasy cyklu instalacji, zmniejsza ryzyko odpadów i zapobiega błędom często wystepującym na samym początku procesu montażu.

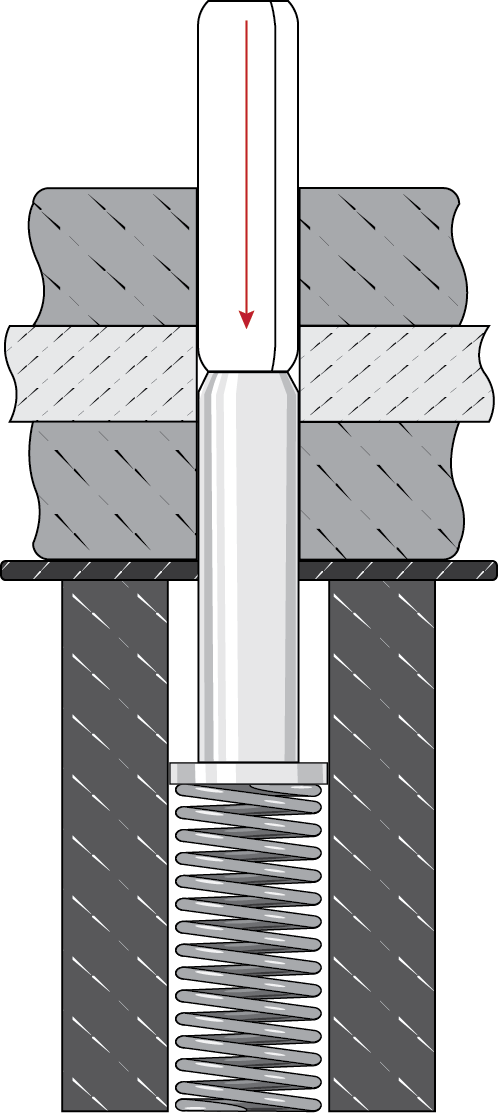

W przypadku złożenia z otworami przelotowymi zaleca się stosowanie sprężystego kołka wyrównującego, aby zapewnić utrzymanie wyrównania między kołkiem a otworami elementów złożenia podczas całego procesu montażu. Kołek wyrównujący jest zamocowany na stole montażowym i służy do wyrównywania złożenia przed  i podczas montażu. Kołki ustalające (znane również jako kołki centrujące) są wyposażone w mechanizmy sprężynowe, dzięki czemu cofają się po ich instalacji, jak pokazano na rysunku 1. Gdyby w urządzeniu mocującym wykorzystano obrzeża elementów złożenia jako punkty odniesienia zamiast prostego kołka znikającego, producent musiałby zachować ściślejsze tolerancje na częściach, aby utrzymać prawidłowe wyrównanie. Wiązałoby sie to z wyższymi kosztami produkcji bez dodania żadnej wartości w porównaniu z użyciem kołka znikającego w złożeniach z otworami przelotowymi.
