Różnica między sprężynami talerzowymi a podkładkami Belleville

autor: Ken Hagan – prezes oddziału

Sprężyny talerzowe i podkładki Belleville to sprężynowe podkładki o stożkowym kształcie, zazwyczaj wykonane ze stali sprężynowej i zaprojektowane do obciążenia osiowego. Oba rozwiązania mogą zapewnić większą siłę na stosunkowo niewielkiej powierzchni w porównaniu ze sprężynami śrubowymi lub falistymi. Chociaż terminy „sprężyny talerzowe” i „podkładki Belleville” są często używane zamiennie, istnieją pewne różnice techniczne, konstrukcyjne i aplikacyjne między tymi dwoma produktami:



RÓŻNICE TECHNICZNE MIĘDZY SPRĘŻYNAMI TALERZOWYMI A PODKŁADKAMI BELLEVILLE



Sprężyny Talerzowe

Podkładki Belleville

Typowe zastosowania

Ważne: obciążenie wstępne, obciążenie dynamiczne / cykliczne, przewidywalna trwałość zmęczeniowa

Zastosowania statyczne
(głównie mocowanie śrubowe)

Typowe materiały

Stal wysokowęglowa < 1,25 mm,
Stal stopowa >= 1,25 mm

Stal wysokowęglowa

Grubość

0,2 mm – 14 mm

Zazwyczaj grubsze przy danej średnicy zewnętrznej

Jednostki standardowe

Metryczne

Imperialne / metryczne

Wymagania dotyczące siły

Określone i obliczone krzywe siły / ugięcia

Możliwość określenia siły statycznej / momentu obrotowego lub brak specyfikacji siły

Regulowane normami międzynarodowymi

DIN EN 16983 i 16984
(poprzednio DIN 2093 i 2092)

DIN 6796

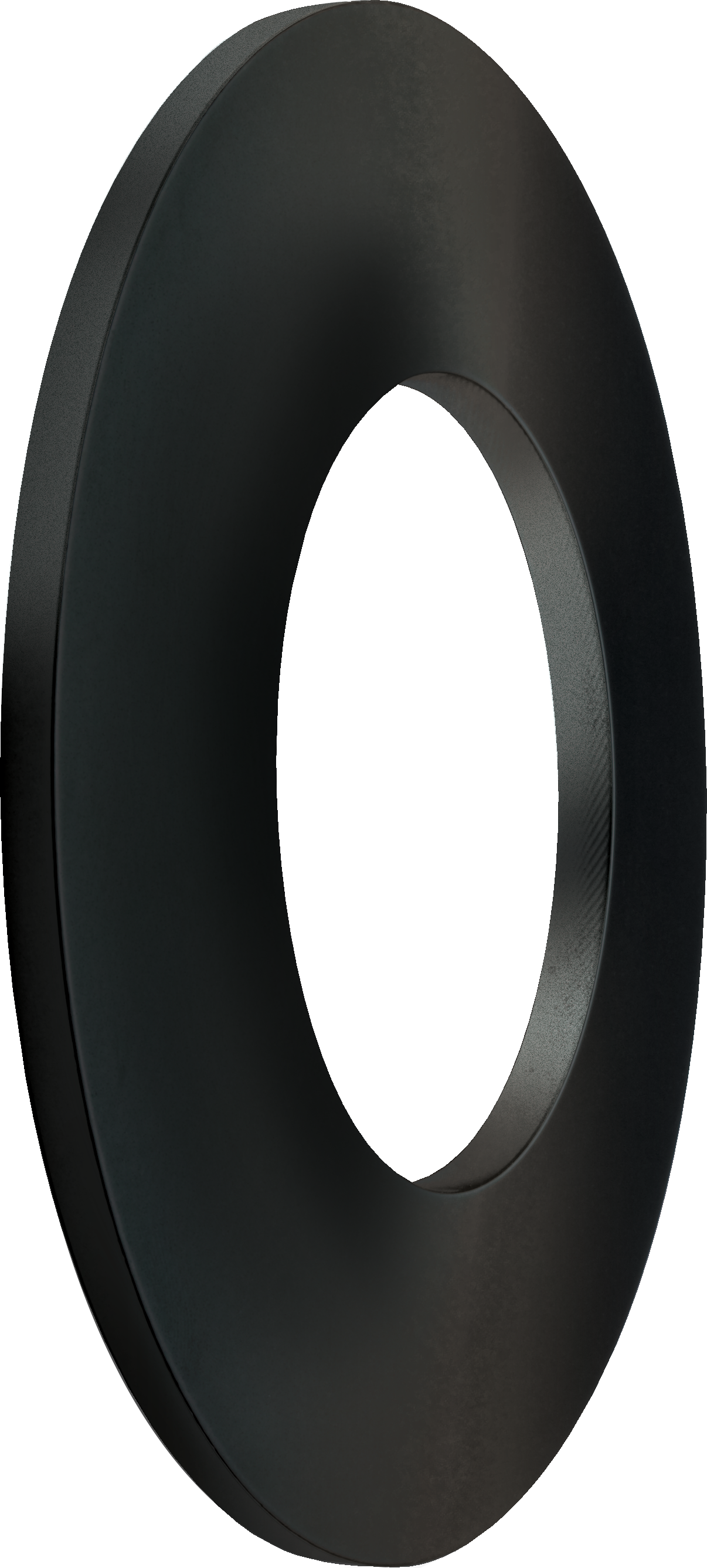

sprężynami talerzowymi

Podkładki Belleville są stosowane głównie w zastosowaniach o dużym obciążeniu, mocowanych za pomocą śruby, gdzie obciążenie uznaje się za statyczne. Sprężyny talerzowe mogą być obciążane statycznie w sposób ciągły lub przerywany, lub dynamicznie poddawane cyklicznym obciążeniom. W przeciwieństwie do podkładek Belleville, sprężyny talerzowe są zaprojektowane specjalnie w celu zapewnienia powtarzalnej zależności siła-przemieszczenie i charakteryzują się długą i przewidywalną trwałością zmęczeniową w zastosowaniach dynamicznych lub cyklicznych. Sprężyny talerzowe są powszechnie stosowane w różnych zastosowaniach, w tym w regulatorach ciśnienia, układach hamulcowych pojazdów, zaworach, amortyzatorach, sprzęgłach, złożeniach ciernych oraz połączeniach, w których występują cykle termiczne / obciążeniowe. Sprężyny talerzowe mogą być stosowane jako pojedyncze elementy lub łączone w różne konfiguracje w stosach w celu uzyskania pożądanej charakterystyki siła-ugięcie.

Określona lista standardowych rozmiarów sprężyn talerzowych oraz związanych z nimi charakterystyk obciążenia i ugięcia jest dostępna w normie DIN EN 16983 (dawniej DIN 2093).

Wybór najbardziej odpowiedniej konfiguracji sprężyny talerzowej lub stosu sprężyn talerzowych może stanowić wyzwanie. Zaleca się, aby projektanci współpracowali z ekspertami w dziedzinie inżynierii zastosowań sprężyn talerzowych w celu określenia optymalnego rozwiązania dla konkretnego zastosowania.

DIN EN 16983

Aby uzyskać informacje na temat trwałości zmęczeniowej sprężyn talerzowych, przeczytaj białą księgę SPIROL:
Jak obliczyć prognozowaną trwałość zmęczeniową sprężyny talerzowej

Oryginalnie napisane przez Nicholas Bunt
