Techniki pomiarowe do kontroli sprężystych kołków zwijanych serii 550 do kosmetyczek

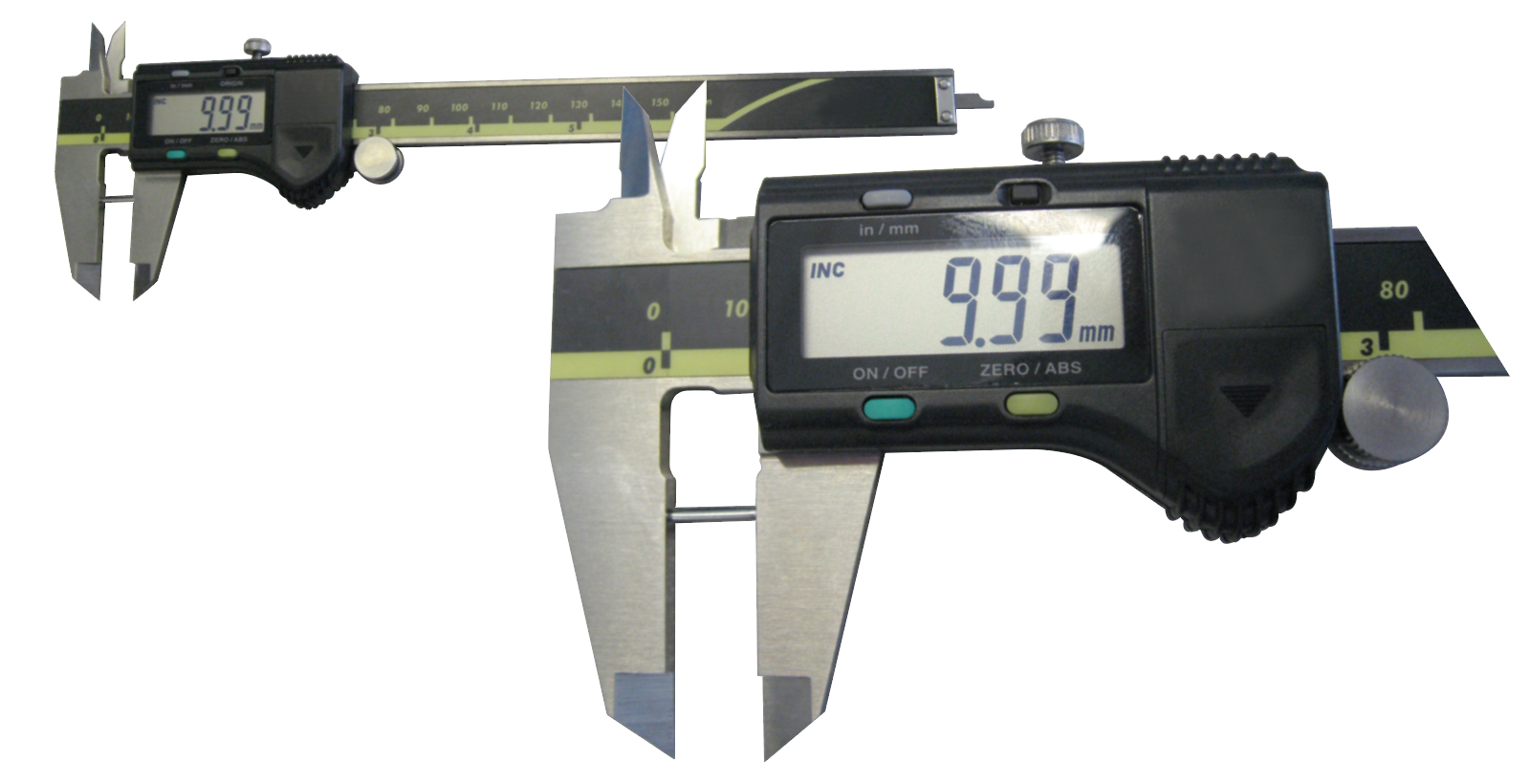

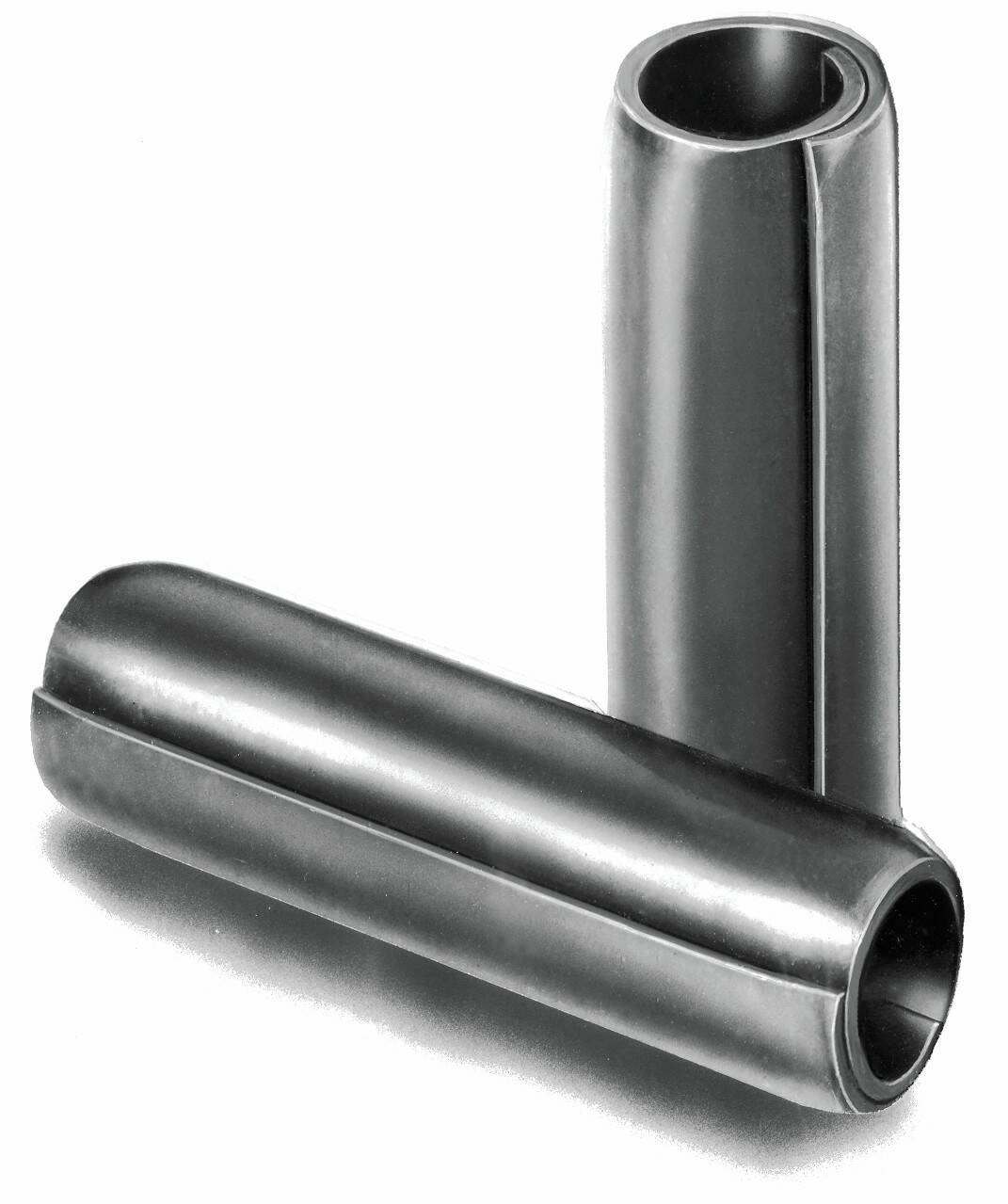

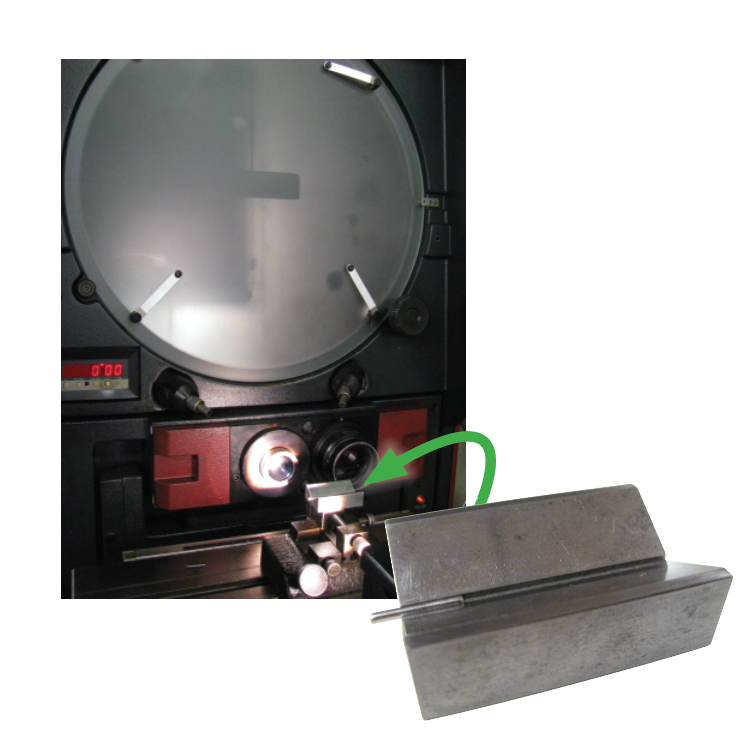

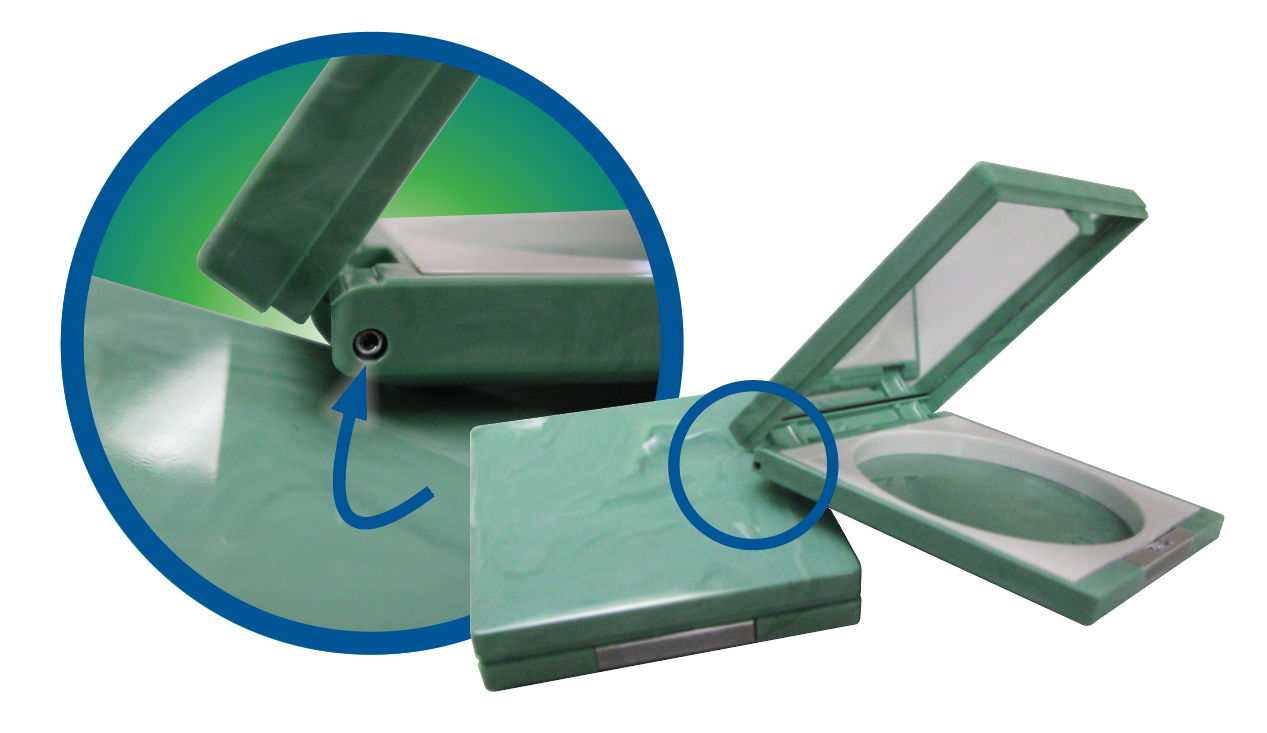

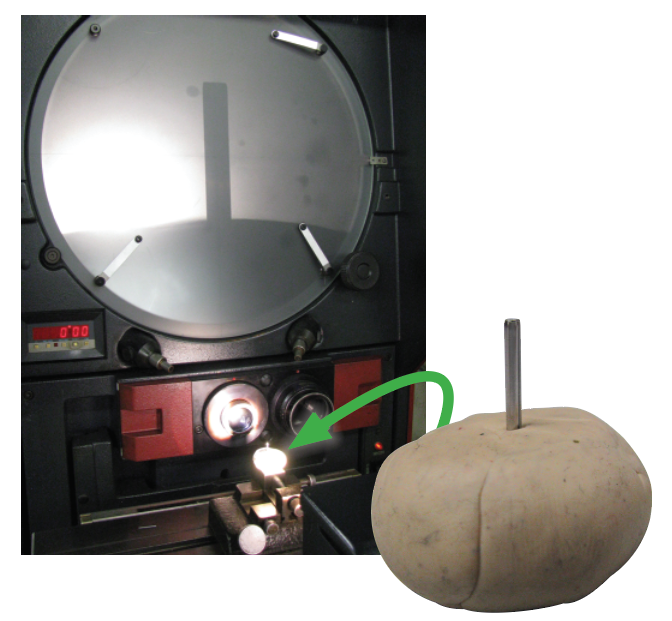

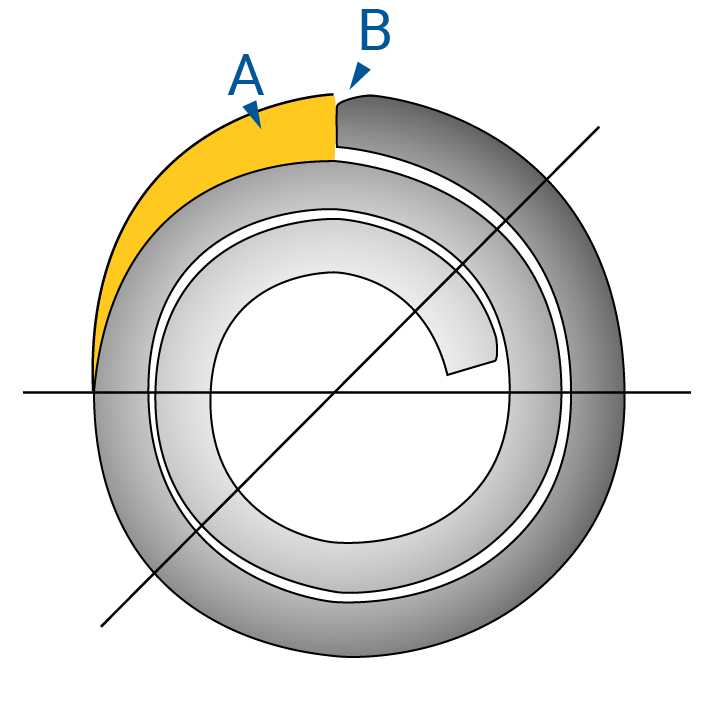

Kosmetyczne sprężyste kołki zwijane SPIROL® serii 550 zostały zaprojektowane do stosowania jako kołki zawiasów w opakowaniach kosmetycznych. Zgrzew tego bardzo lekkiego kołka  jest „wciągnięty” lub zwinięty, aby zapewnić, że  pozostaje on okrągły. Ponadto zgrzew jest przygotowany ze ściętą krawędzią, aby złagodzić przejście do obszaru „przecinka” (patrz rysunek 1). Kluczową cechą sprężystego kołka zwijanego jest to, że jego średnica w miejscu zgrzewu jest równa lub mniejsza od średnicy w obszarze przylegającym do zgrzewu. Zapobiega to stykaniu się krawędzi materiału z wewnętrzną średnicą ścianki otworu oraz zapobiega ścieraniu podczas wkładania. Po zamontowaniu 1½ zwoju wywiera idealną siłę promieniową, zapewniając samoczynne utrzymanie się w miejscu oraz pożądany moment obrotowy bez uszkadzania tworzywa sztucznego. Biorąc pod uwagę, że kołek pełni funkcję sprężyny, pochłania on wstrząsy i drgania, izolując tworzywo sztuczne od nadmiernej siły, która mogłaby spowodować rozerwanie otworu. Efektem jest wyjątkowa wydajność oraz zachowanie pożądanego dopasowania i funkcji przez cały okres użytkowania produktu. Połączenie tych czynników sprawia, że kosmetyczny sprężysty kołek zwijany SPIROL® serii 550 idealnie nadaje się do zawiasów w kosmetyczkach.

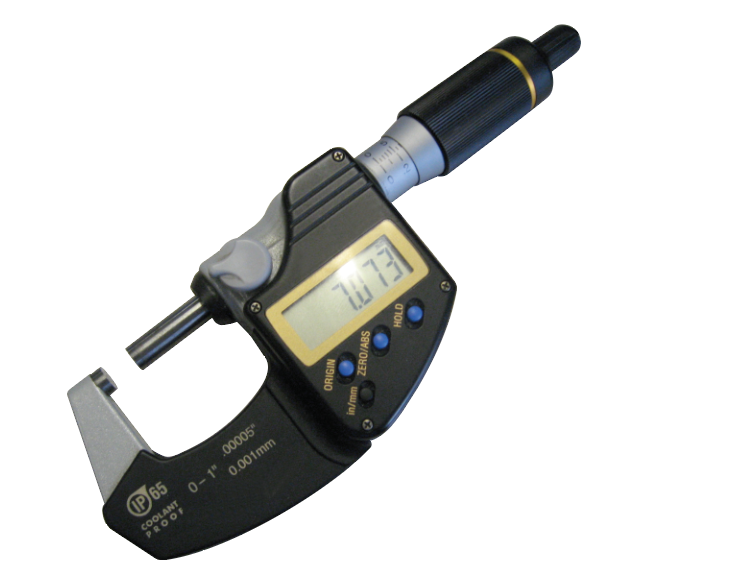

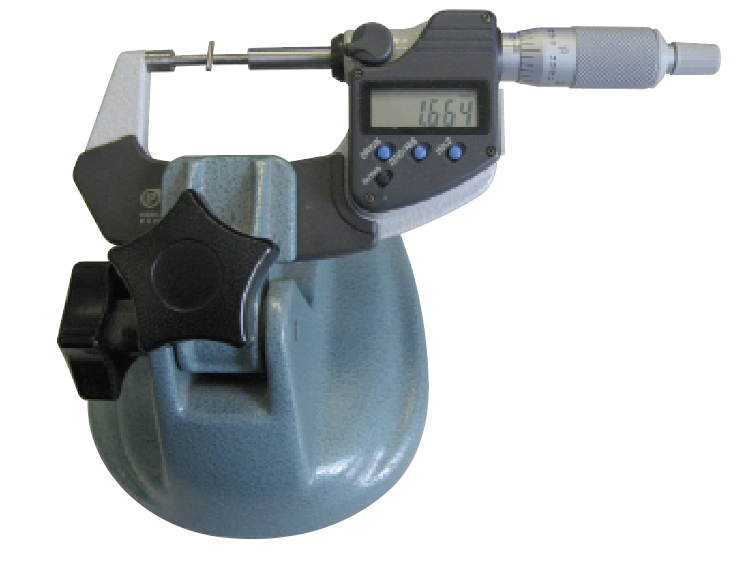

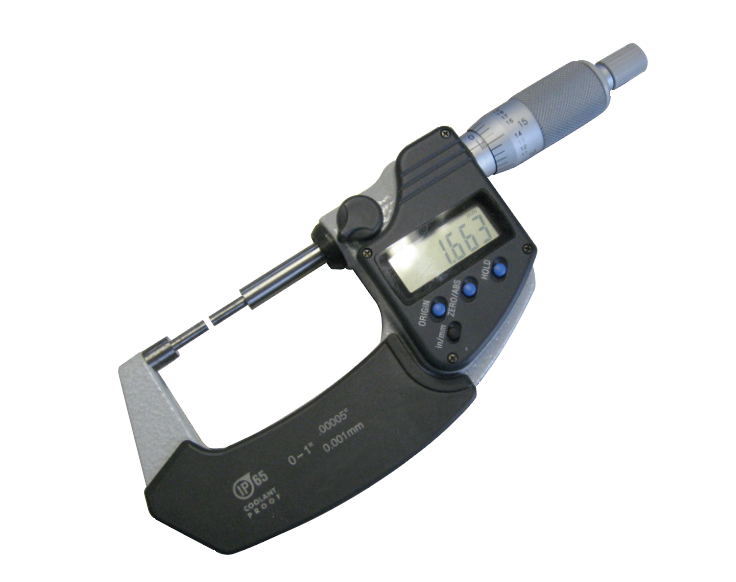

Zastosowanie podstawki do mikrometru (rys. 5) ułatwi inspektorowi prawidłowe umieszczenie kołka między kowadłami mikrometru i zapewni, że podczas pomiaru nie zostanie wywierany nadmierny nacisk. Trzymaj kołek między kciukiem a palcem wskazującym w prawidłowo zorientowanej pozycji i delikatnie opuszczaj wrzeciono mikrometru, aż kowadła zetkną się ze kołkiem.

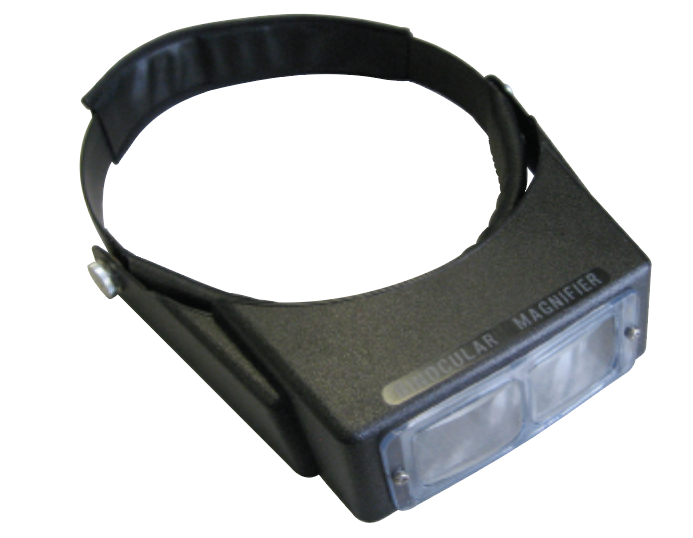

Podczas przeprowadzania kontroli należy zachować szczególną ostrożność ze względu na dużą elastyczność kołka. W przeciwieństwie do pomiaru sztywniejszych elementów, kontakt z kołkiem należy oceniać raczej wzrokowo przy użyciu lupy (lub innego rodzaju soczewki powiększającej) oraz na podstawie początkowego wyczucia kołka między kciukiem a palcem wskazującym, a nie na podstawie wyczucia dokręcania trzpienia mikrometru na kołku. Jeśli po początkowym kontakcie wyczuwalne jest „dokręcanie” mikrometru na kołku, oznacza to, że został on zbyt mocno dokręcony, a odczyt będzie nieprawidłowy.

Zastosowanie sprężystego kołka zwijanego serii 550 pozwala na uproszczenie konstrukcji, ponieważ nie ma potrzeby stosowania przesunięcia między otworami wewnętrznym i zewnętrznym w celu zapewnienia tarcia. Celowe przesunięcie jest trudne do kontrolowania podczas produkcji i powoduje naprężenia w obszarze zawiasów, co prowadzi do pękania i wypadania kołków. Poniżej przedstawiono kilka wytycznych, których należy przestrzegać podczas projektowania opakowań kosmetycznych:

Najlepiej byłoby, gdyby wszystkie otwory w pokrywie i podstawie miały identyczne wymiary.

• Jeśli nie jest możliwe uzyskanie identycznych rozmiarów otworów w pokrywie i podstawie, tolerancję można podzielić między otwory zewnętrzne i wewnętrzne w następujący sposób:

  • Otwory zewnętrzne = mniejsza połowa tolerancji
  • Otwory wewnętrzne = większa połowa tolerancji
• Niewspółosiowość nie powinna przekraczać 0,05 mm.
• Co najmniej 60% długości kołka powinno być utrzymywane przez wewnętrzny występ.
• Minimalna powierzchnia nośna w każdym z występów powinna przekraczać trzykrotność średnicy kołka.
• Głębokość otworu w wewnętrznym występie powinna być co najmniej o 0,38 mm większa niż długość kołka, aby zapobiec pęknięciom w czasie złożenia.
• Minimalna średnica występu powinna wynosić od dwóch do trzech razy więcej niż średnica kołka, aby zapewnić odpowiednią grubość ścianki.
