PolskaZalety dzielonych Ograniczników Zgniotu serii CL220 Split Seam
Autor: Peter Grant, specjalista ds. produktów rurowych
Pobierz ten Biała księga
Herman Koehl, założyciel firmy SPIROL, wynalazł w roku 1940 Zwijany Kołek Sprężynowy, aby sprostać pewnym potrzebom przemysłu lotniczego, którym nie odpowiadał żaden inny element złączny. Przez całe lata innowacyjność pozostawała jedną z podstawowych zasad SPIROL, a nowe linie produktów były stale rozwijane z myślą o zaspokojeniu potrzeb zmieniającego się świata przemysłu wytwórczego. Jednym z przykładów takich zmian jest rozprzestrzenianie się tworzyw sztucznych w niemal każdej branży. Począwszy od lat 90. ubiegłego wieku, od kiedy to coraz więcej wyrobów metalowych jest zastępowanych przez elementy z tworzyw sztucznych w celu zmniejszenia masy i obniżenia kosztów, producenci poszukiwali sposobu zabezpieczenia elementów z tworzyw sztucznych przed obciążeniami ściskającymi wynikającymi z dokręcania elementów złącznych. Był to powód, dla którego SPIROL wdrożył pierwszą w branży znormalizowaną linię Ograniczników Zgniotu. Zasadniczo Ograniczniki Zgniotu zapewniają „punktowe wzmocnienie” metalowe w zespole elementów z tworzyw sztucznych w miejscach występowania wysokich naprężeń, tj. tam, gdzie elementy są łączone. Ograniczniki Zgniotu firmy SPIROL są zaprojektowane tak, aby umożliwić osiągnięcie zalecanego momentu dokręcania elementów złącznych oraz zapewnić nienaruszony stan złącza przez cały okres użytkowania zespołu.

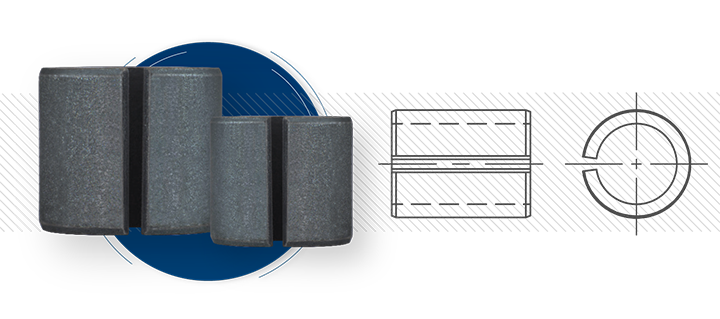

W celu zaspokojenia konkretnych wymagań technicznych i handlowych, firma SPIROL oferuje szeroką gamę formowanych i obrabianych maszynowo Ograniczników Zgniotu, w tym dzielonych, obtryskiwanych, owalnych i pełnościennych. Najnowszą serią, która dołącza do szerokiej oferty wyrobów SPIROL, jest seria Ograniczników Zgniotu CL220.
Dzięki rozcięciu wzdłużnemu, podatności średnicy i fazom wprowadzającym na obu końcach, Ogranicznik CL220 można po prostu wcisnąć w otwór elementu z tworzywa sztucznego już po zakończonym procesie formowania tego elementu. W porównaniu do innych Ograniczników Zgniotu, Ogranicznik Zgniotu serii CL220 zapewnia istotne korzyści:
- Podatność średnicy kompensuje odchyłki wymiarowe otworów w szerokim zakresie, a rozcięcie ma za zadanie zapobiegać zakleszczaniu się podczas montażu, umożliwiając bezproblemowe automatyczne podawanie i montaż.
- Ogranicznik serii CL220 ma dużą średnicę wewnętrzną (ID) po włożeniu do otworu, co ma na celu skompensowanie odchyłek dopasowania elementów. Po zamontowaniu CL220 zapewnia co najmniej 1 mm luzu wokół średnicy śruby (Rysunek 1). Pozwala to przesuwać śrubę wewnątrz Ogranicznika Zgniotu tak, aby trafiła w otwór łączonego elementu w razie występowania niewspółosiowości.
- Wykończenie powierzchni serii CL220 nosi nazwę ArmorGalv®, jest to powłoka dyfuzyjna ze stopu cynku, która wraz z podwójnym gruntowaniem zapewnia ponad 1000 godzin ochrony w warunkach mgły solnej. Ten poziom odporności na korozję zapewnia opłacalność netto w zdecydowanej większości zastosowań, przy czym jest wręcz nieoceniony w warunkach zewnętrznych, tj. zastosowaniach takich jak rolnictwo, motoryzacja / samochody elektryczne, budownictwo itp. ArmorGalv® jest również jedną z najbardziej przyjaznych dla środowiska powłok w przemyśle.
Rysunek 1
Luz min. 1 mm wokół średnicy śruby
Seria Ograniczników Zgniotu CL220 ma również zalety handlowe. Standardowe rozmiary Ograniczników Zgniotu CL220 są dostarczane wprost z magazynu, kołki pośrednie, dłuższe i krótsze mogą być szybko wyprodukowane, a znormalizowana konstrukcja zapewnia wyroby niezawodne, o wysokiej jakości.
Standardowa oferta Ograniczników Zgniotu serii CL220 odpowiada śrubom M4, M5, M6, M8, M10 i M12 w klasie 8.8 lub gatunku 5 i jest dostępna w dowolnych długościach od 4 mm do 50 mm.

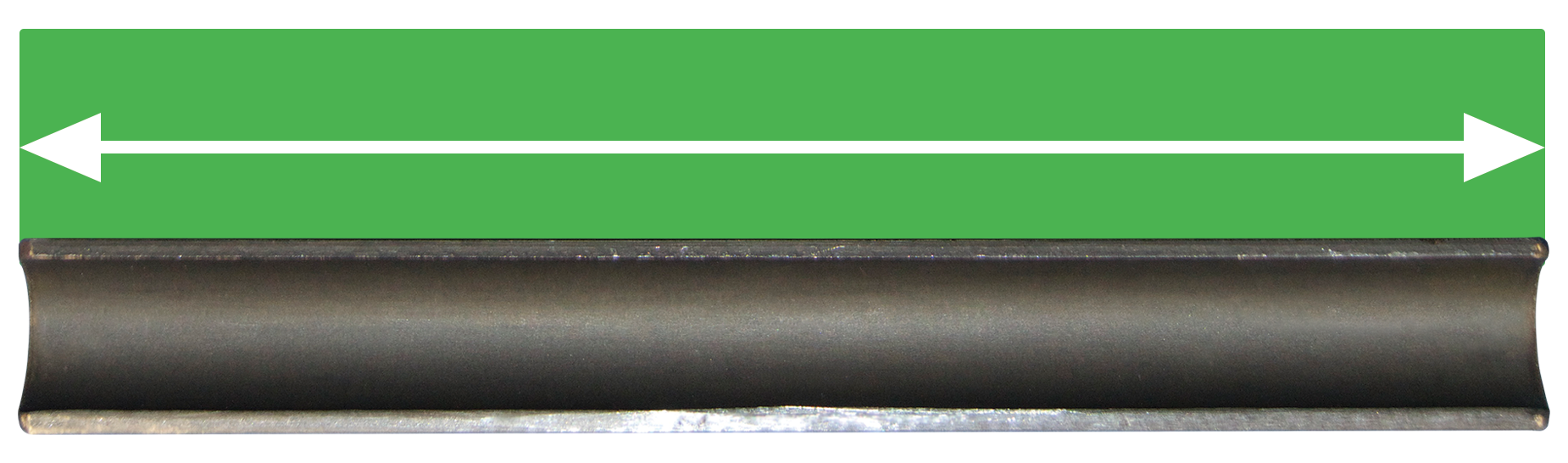

Rysunek 2
Powłoka ArmorGalv® - pełne pokrycie powierzchni wewnętrznej

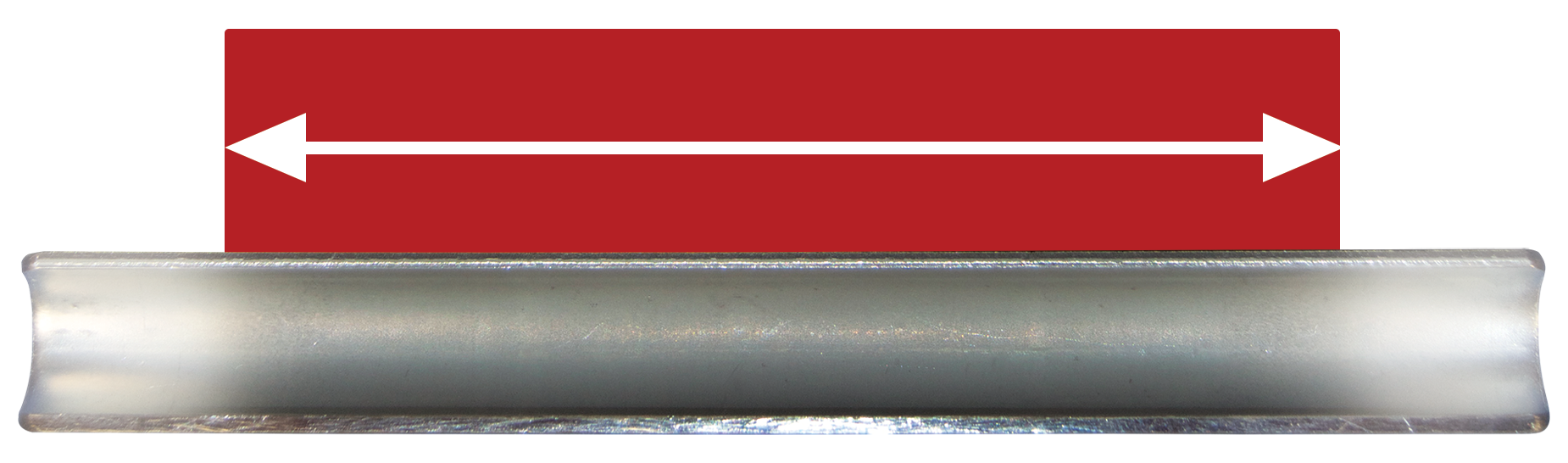

Rysunek 3
Cynkowanie galwaniczne - częściowe pokrycie powierzchni wewnętrznej
