Znaczenie tuleji montażowej podczas instalacji sprężystych kołków zwijanych

Podczas montażu sprężystych kołków zwijanych ważne jest, aby narzędzie montażowe, często nazywane „tuleją”, było wystarczająco duże, aby pokryć cały koniec kołka. Tuleja podczas całego procesu montażu powinna naciskać jednocześnie na wszystkie pięć zwojów kołka. W przeciwnym razie prawidłowy montaż kołka  w złożeniu będzie trudny lub nawet niemożliwy.

Jeśli tuleja jest zbyt mała, wewnętrzne zwoje będą naciskać na środek kołka, tworząc efekt „teleskopowy” i wypychając jego tylny koniec. Czasami użytkownicy nazywają to „rozpakowywaniem” kołka. Należy pamiętać, że kołki nie mogą się „teleskopować” ani „rozpakowywać”, jeśli używana jest odpowiednia tuleja montażowa. Skutkiem ubocznym nacisku na wewnętrzne zwoje jest zwiększona siła instalacji, a jeśli tuleja jest zbyt mała, sprężysty kołek zwijany nie będzie w stanie dopasować się do średnicy otworu, ponieważ tuleja  zaklinuje się w średnicy wewnętrznej kołka.

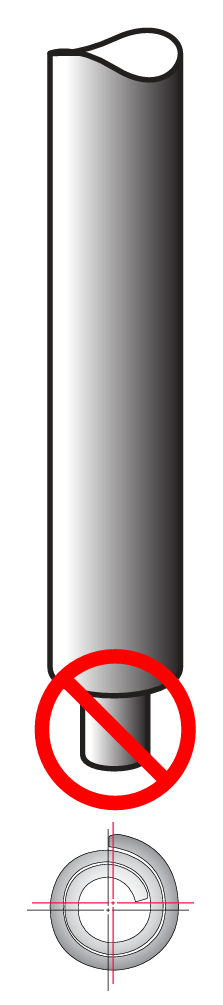

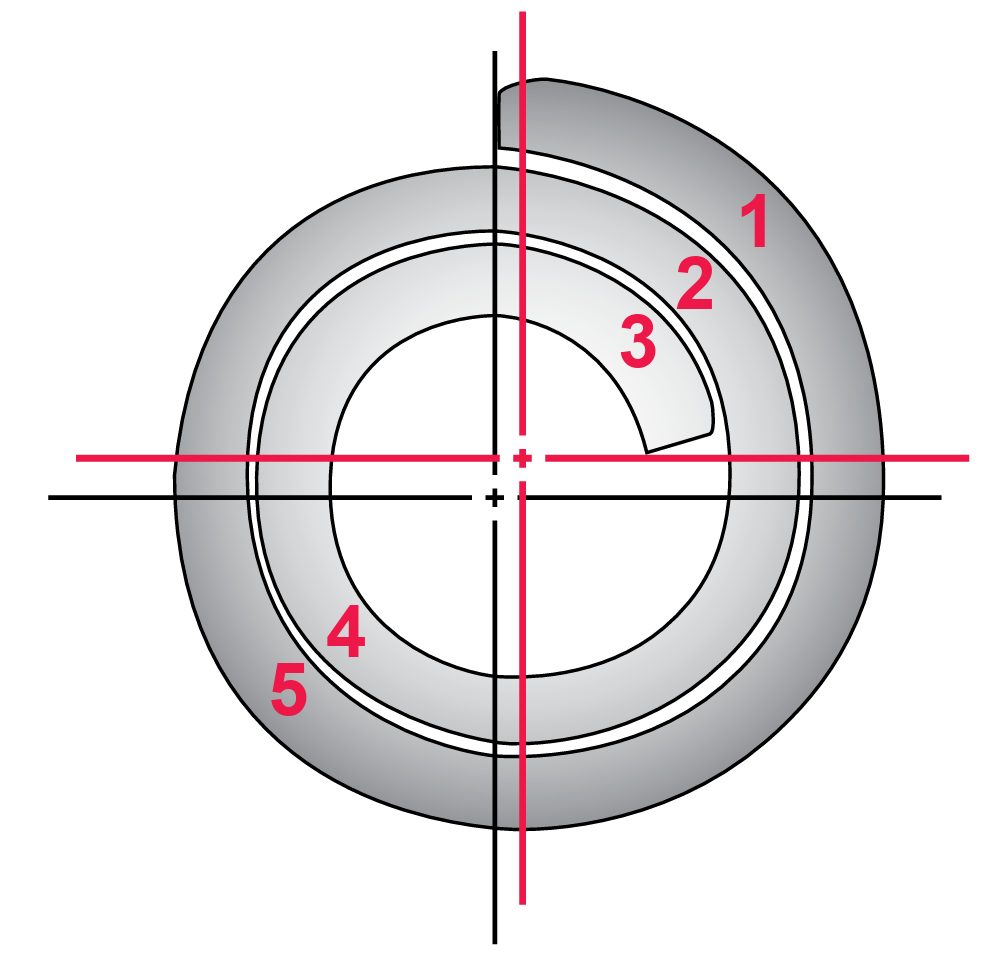

Czasami producenci opracowują tuleję montażową o schodkowym końcu pasującym do średnicy wewnętrznej sprężystego kołka zwijanego, aby „pomóc w wyrównaniu kołka z otworem” (rysunek 1). W tym scenariuszu występują dwa problemy. Pierwszym  jest to, że rzeczywisty środek kołka nie znajduje się w środku średnicy wewnętrznej (rysunek 2). W związku z tym wsunięcie czegoś do otworu wewnętrznego kołka spowoduje, że kołek zostanie przesunięty względem środka otworu! Drugim problemem jest to, że końcówka narzędzia montażowego może uniemożliwić zapadnięcie się kołka podczas wsuwania go do otworu. Może to znacznie zwiększyć siły potrzebne do instalacji, a jeśli końcówka jest wystarczająco duża, uniemożliwić całkowite wsunięcie kołka do otworu. W niektórych przypadkach tuleja może się złamać i utknąć w otworze wewnętrznym kołka.

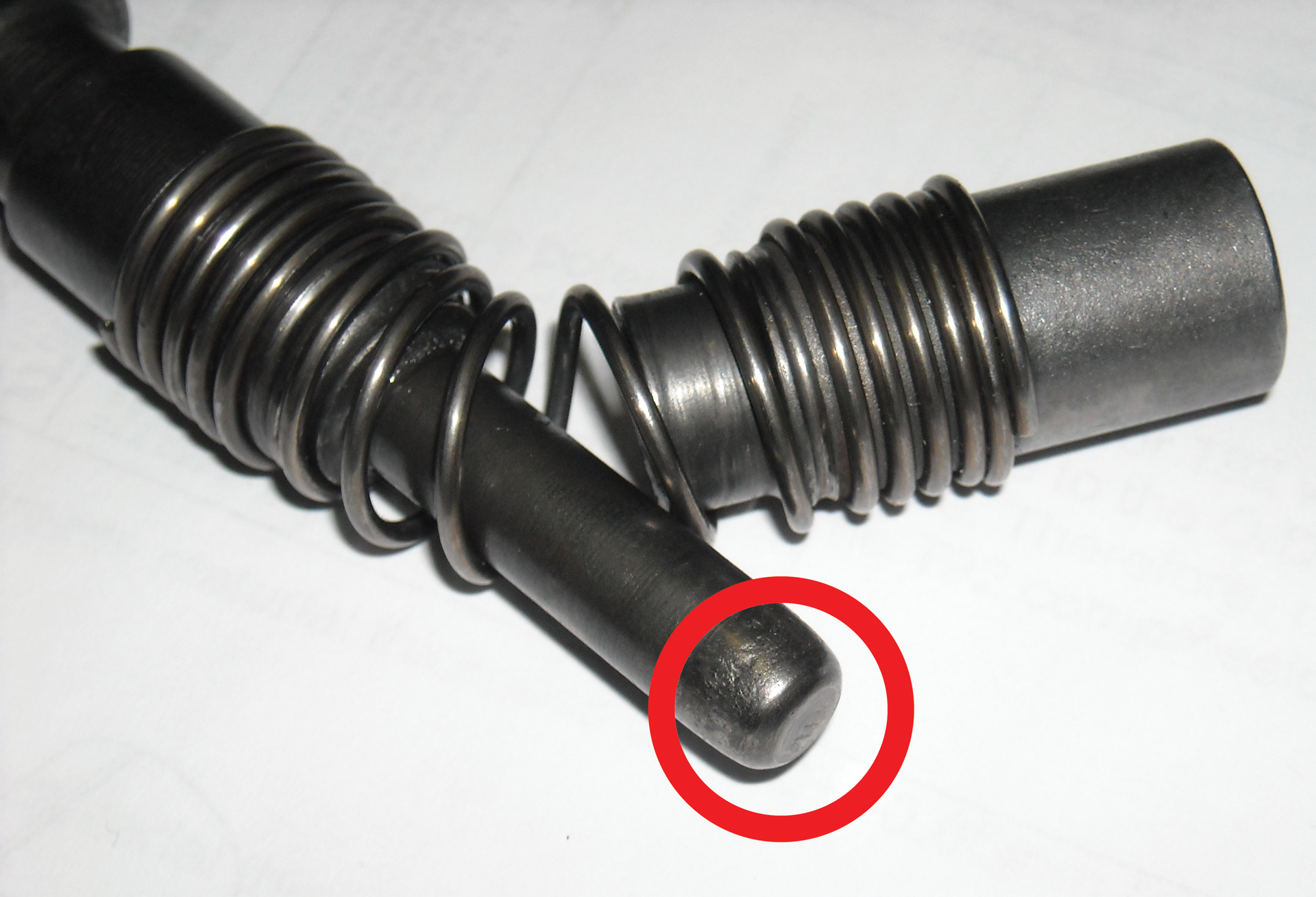

Innym częstym problemem jest  stosowanie  zużytej tulei montażowej. Z czasem końcówka tulei ulega eksploatacji. Na rysunku 3 widać, że końcówka narzędzia, zaznaczona czerwonym kółkiem, jest zużyta, a krawędzie są wygładzone. W pewnym momencie końcówka tulei będzie zbyt mała, aby pokryć cały koniec sprężystego kołka zwijanego. Jak opisano powyżej, tuleja będzie naciskać na wewnętrzne zwoje kołka, co spowoduje problemy z instalacją.

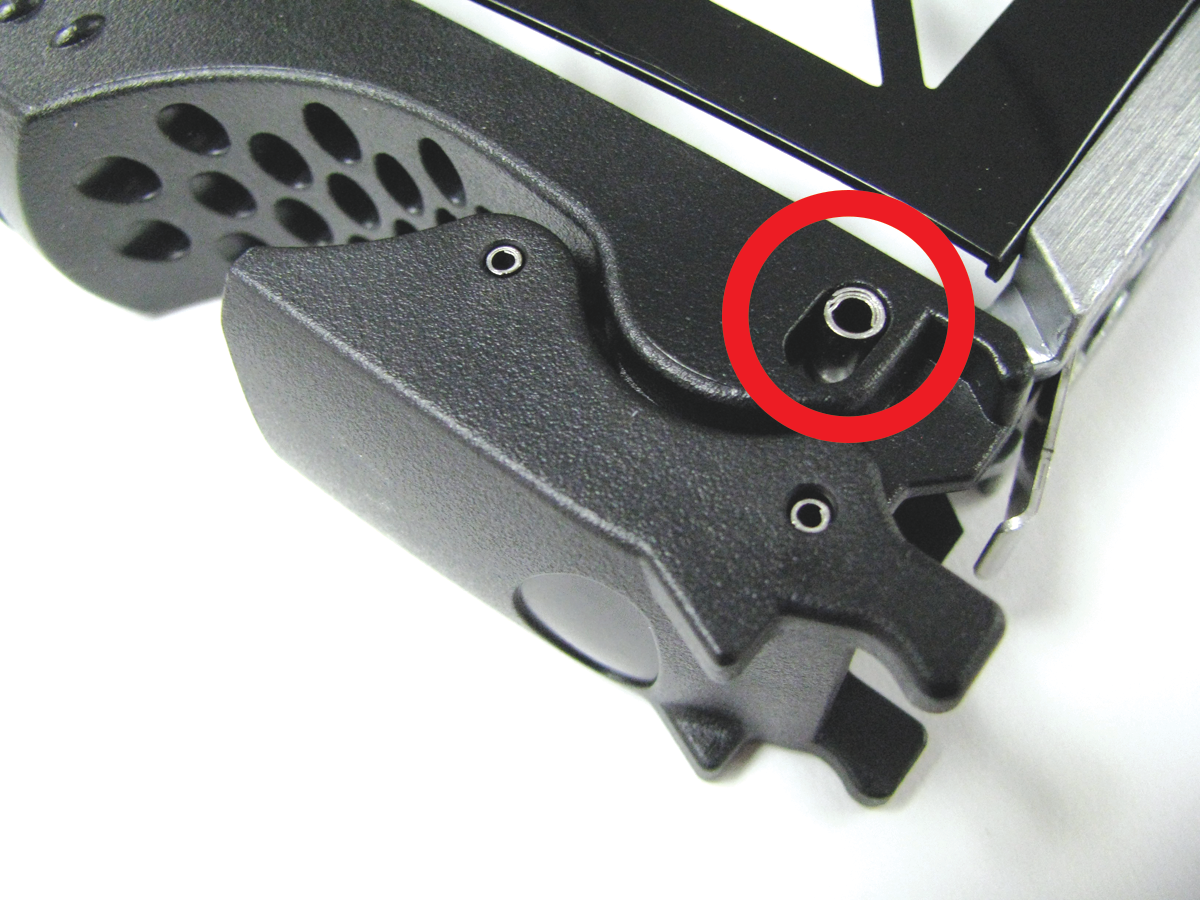

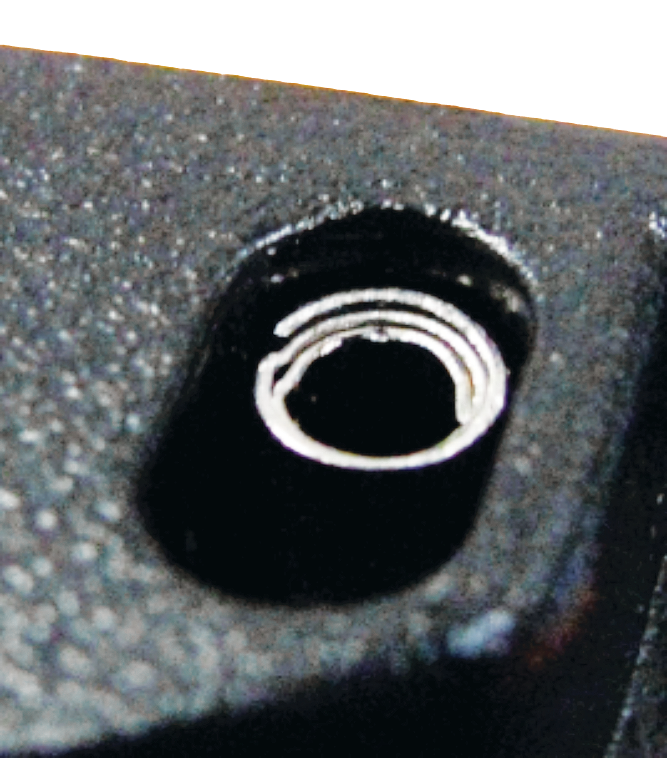

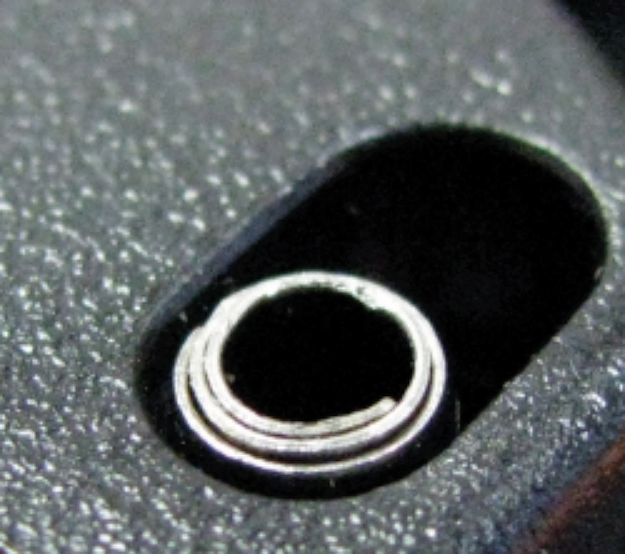

Poniżej przedstawiono, co stało się z producentem zespołów klipsów wyrzutowych, gdy narzędzie montażowe używane przez jego podwykonawcę nie było wystarczająco duże, aby pokryć cały koniec sprężystego kołka zwianego. W rezultacie narzędzie montażowe (tuleja) naciskało na wewnętrzne zwoje kołka, powodując jego „teleskopowanie” lub „rozwijanie”. Znacznie zwiększyło to siłę instalacji, a czasami uniemożliwiło pełny montaż kołka w złożeniu.
