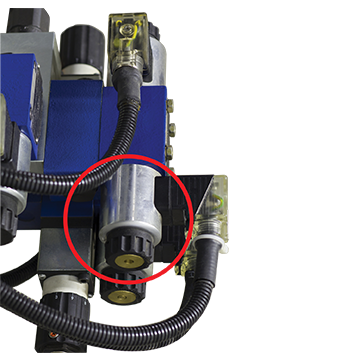

Grzybkowy zawór hydrauliczny/elektromagnetyczny

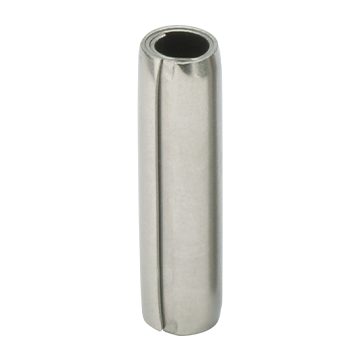

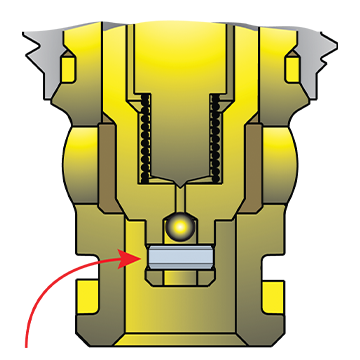

Klient poszukiwał kołka do zastosowania w hydraulicznym zaworze grzybkowym. Kołek służy do zabezpieczenia kulki zwrotnej przed wypadnięciem z zaworu w wyniku działania ustalonego ciśnienia hydraulicznego i przepływu. Podczas współpracy z klientem na wczesnym etapie projektowania zespół inżynierów SPIROL zauważył, że zawór grzybkowy podlega działaniu sił udarowych w kierunku wzdłużnym. Po przeanalizowaniu kilku opcji firma SPIROL zaleciła zastosowanie sprężystego kołka zwijanego do montażu prostopadłego, aby zapobiec poluzowaniu się kulki. Unikalne właściwości kołka zapewniły elastyczność niezbędną do amortyzacji obciążeń udarowych oraz wystarczającą wytrzymałość na generowane siły.

Sprężysty kołek zwijany spełnił wszystkie kryteria wydajności wymagane przez klienta co pozwoliło na obniżenie kosztów komponentów i produkcji. Tradycyjnie kulka zwrotna jest utrzymywana w zaworze grzybkowym za pomocą kołnierza gwintowanego z gwintowanym elementem mocującym. Jest to nie tylko kosztowne (ze względu na proces gwintowania), ale także oznacza dłuższy czas montażu w porównaniu z bardziej innowacyjnym sposobem wykorzystującym sprężysty kołek zwijany, którego instalacja polega na prostym wciśnięciu go przez otwór poprzeczny w celu utrzymania kulki zwrotnej na miejscu.

Hydrauliczne zawory grzybkowe służą do regulacji czasu i ilości przepływu cieczy. Ponieważ zawory te są stosowane w krytycznych zastosowaniach, takich jak śluzy kanałowe w infrastrukturze komunalnej jak i pojazdach użytkowych, bardzo ważne jest zapewnienie, aby wszystkie elementy stosowane w zaworze działały zgodnie z oczekiwaniami i spełniały rygorystyczne wymagania aplikacji. Firma SPIROL   współpracując  z klientem na wczesnym etapie projektowania,  zaleciła odpowiednie rozmiary otworów, długość połączenia, rodzaj materiału i wykończenie sprężystego kołka zwijanego, aby działał on prawidłowo w aplikacji, pomagając tym samym w realizacji projektu klienta zgodnie z jego pierwotnym harmonogramem.

Mimo że kołek jest często jednym z najmniejszych i najtańszych elementów w złożeniu, kluczowe znaczenie ma zaprojektowanie optymalnej jego konfiguracji, aby zapewnić prawidłowe działanie i doskonałą funkcjonalność przy najniższych kosztach instalacji. Dzięki ponad 75-letniemu doświadczeniu technicznemu w zakresie łączenia i montażu firma SPIROL  chętnie współpracuje przy projektowaniu kołków, aby zapewnić, że części aplikacji będą do siebie pasować i pozostawać połączone przez cały przewidziany okres eksploatacji złożenia.

Bezpłatna pomoc inżynierów ds. zastosowań: Inżynierowie SPIROL przeanalizują potrzeby klienta i we współpracy z zespołem projektowym zaproponują najlepsze rozwiązanie.
