Kanały wiązki przewodów

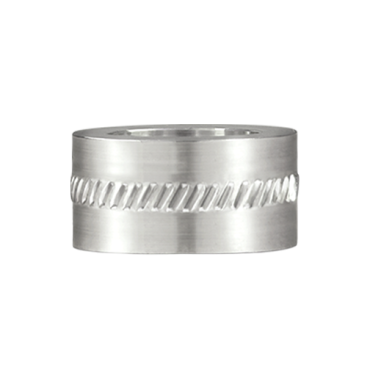

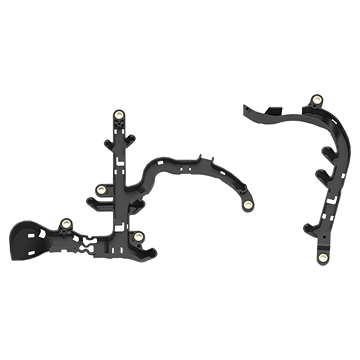

Producent plastikowych form do kanałów wiązek przewodów samochodowych stanął przed zadaniem zainstalowania wielu ograniczników naprężenia w elementach o nieregularnych kształtach. Łącznie były to cztery różne elementy — każdy zawierający od dwóch do sześciu aluminiowych ograniczników naprężenia SPIROL® serii CL6000. Nieregularny kształt i cienkie ścianki wiązki przewodów stanowiły dla klienta wyzwanie związane z mocowaniem i montażem. Wiązka przewodów miała nie tylko nieregularny kształt, ale także wysokość montażu ograniczników naprzężenia różniła się w obrębie części. Poprzednia metoda złożenia była manualna i polegała na umieszczaniu i wbijaniu każdego ogranicznika naprzężenia przez operatora ręcznie. Proces ten był czasochłonny, trudno było zapewnić prawidłowe wyrównanie ogranicznika naprzężenia z otworem, a poziom odpadów był nie do przyjęcia.

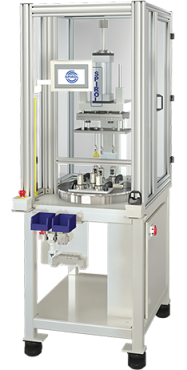

Inżynierowie SPIROL przeanalizowali proces montażu i zalecili zastosowanie maszyny do montażu ograniczników naprzężenia model CL. Model CL został zaprojektowany z wieloma wnękami mocującymi. Każda wnęka mieści i bezpiecznie utrzymuje kanały wiązki przewodów na odpowiedniej wysokości i w odpowiednim położeniu do montażu ogranicznika naprzężenia. Operator  umieszcza złożenie wiązki przewodów w odpowiednim miejscu mocowania, używając wycięcia mocującego jako prowadnicy. Każdy otwór montażowy jest umieszczany nad słupkiem prowadzącym, aby zapewnić prawidłowe położenie otworu, wyrównanie i podparcie podczas całego procesu montażu. Następnie operator ręcznie ładuje ogranicznik naprężenia na każdy słupek. Po załadowaniu wszystkich elementów płyta mocująca jest przesuwana do strefy roboczej i blokowana w miejscu. Maszyna jest uruchamiana, a górna płyta przesuwa się w dół, instalując jednocześnie wszystkie ograniczniki naprężenia. Po sprawdzeniu, czy cykl instalacji został zakończony i wszystkie ograniczniki naprężenia zostały wykryte jako zainstalowane, maszyna cofa się, mocowanie jest odblokowywane, a gotowe złożenia są wyjmowane.

Firma SPIROL dostarczyła kompletne rozwiązanie złożenia, zapewniając ograniczniki naprężenia i maszynę montażową. Model CL znacznie zwiększył wydajność, poprawił jakość produktu i wyeliminował odpady związane z pierwotnym ręcznym procesem montażu stosowanym przez klienta.

Bezpłatne wsparcie inżynierów ds. zastosowań: Inżynierowie firmy SPIROL przeanalizują potrzeby klienta i we współpracy z zespołem projektowym zaproponują najlepsze rozwiązanie.
