Kołek spustowy w zszywaczu chirurgicznym

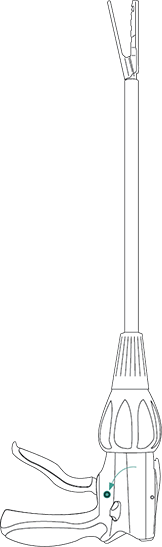

Kołek Lity został użyty do zamocowania płytki spustowej ze stali nierdzewnej do plastikowego podzespołu jarzma w zszywaczu chirurgicznym. Działało to jak zawias, który uruchamiał zszywacz, gdy chirurg naciskał spust. Kołek Lity był utrzymywany po jednej stronie jarzma dzięki połączeniu ciernemu między plastikową obudową a kołkiem. Płytka spustowa i druga strona jarzma były luźno dopasowane, co pozwalało kołkowi swobodnie przechodzić przez nie podczas montażu.

Kołek Lity ustalający utrzymywał zespół na miejscu, przemieszczając plastikowy element nośny po stronie jarzma, gdzie występowało połączenie cierne, co osiągnięto poprzez wciśnięcie kołka litego do otworu o średnicy mniejszej niż średnica kołka. Ze względu na naprężenie wywierane na plastik przez nieelastyczny kołek, kołek lity powodował pękanie plastikowego jarzma podczas montażu. Producent próbował zmodyfikować geometrię otworu z tworzywa sztucznego, aby zmniejszyć powierzchnię styku tworzywa sztucznego z kołkiem litym, ale nie rozwiązało to problemu pękania, oraz powodowało zmniejszenie siły utrzymania kołka litego w złożeniu. Producent urządzeń medycznych zwrócił się do firmy SPIROL o pomoc w zaprojektowaniu samozaciskowego kołka spustowego, który wyeliminowałby pękanie plastikowego jarzma w zszywaczu chirurgicznym.

Inżynierowie SPIROL zalecili zastosowanie bezolejowego spiralnego kołka zwijanego jako kołka spustowego. Kołki zwijane są elastyczne, łatwe w montażu i pozwalają na większą tolerancję otworów niż jakiekolwiek inne kołki. Są idealne do tworzyw sztucznych, ponieważ podczas montażu ulegają ściskaniu, a po montażu wywierają niewielki nacisk na element, do którego są przymocowane. Ponadto kołek zwijany pozostaje elastyczny i dostosowuje się do rozmiaru otworu, nawet jeśli otwór w jarzmie ulega z czasem odprężeniu tworzywa sztucznego.

SPIROL Engineering zalecił również, aby dwa (2) otwory w plastikowym jarzmie miały tę samą średnicę, aby zapewnić lepsze utrzymanie podzespołu. W rzeczywistości SPIROL zalecił modyfikacje wszystkich trzech (3) otworów w celu optymalizacji działania i utrzymania kołka. Resultatem zmodyfikowania konstrukcji było  dopasowanie cierne w obu otworach plastikowego jarzma i swobodne dopasowanie (większy otwór) w płytce spustowej, jak pokazano na poniższym obrazku.

Dzięki zastosowaniu rozwiązania zalecanego przez SPIROL wyeliminowano pękanie plastikowego jarzma, poprawiono działanie kołka spustowego i ogólną jakość chirurgicznego zszywacza.
