Kosmetyczka

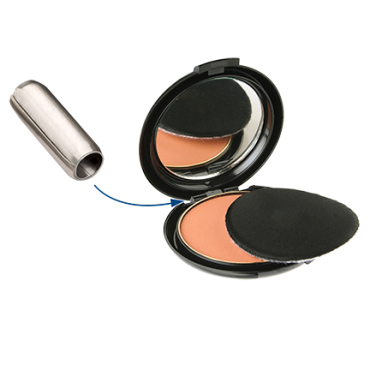

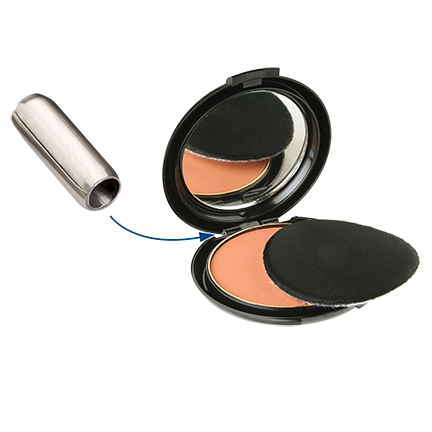

Metalowy kołek służy jako zawias w plastikowej kosmetyczce.

POPRZEDNIE ROZWIĄZANIE:

Dwa kołki lite były używane jako zawiasy w obudowie styrenowej.

Kołki lite powodowały skrzypienie w obudowie z tworzywa styrenowego. Największą wadą kołków litych było to, że ich utrzymanie opierało się na odkształceniu tworzywa sztucznego, co powodowało dodatkowe obciążenie materiału bazowego. Aby utrzymać kołki lite w miejscu, konieczne było niewspółosiowe rozmieszczenie otworów. Ciśnienie spowodowane niewspółosiowością oraz wyginanie się kołków litych powodowały skrzypienie kosmetyczki.

ROZWIĄZANIE SPIROL:

Aby wyeliminować skrzypienie, jako element złączny kosmetyczki wybrano sprężysty kołek zwijany SPIROL® serii 550. Klient zajmujący się formowaniem tworzyw sztucznych był skłonny zmodyfikować istniejący rozmiar otworu, aby uzyskać odpowiednie dopasowanie cierne. Ponadto przeprojektowanie otworu pozwoliło na zastosowanie standardowego kołka serii 550, co dodatkowo obniżyło koszty.

W przypadku stosowania kosmetycznego kołka sprężystego nie ma potrzeby niewspółosiowego rozmieszczenia otworów. Jednolita promieniowa siła sprężyny zapewnia kontrolowany ruch zawiasu. Konstrukcja kolka serii 550 pozwala mu się wyginać i absorbować uderzenia, zapobiegając przedwczesnemu uszkodzeniu ścianki otworu. Ta cecha oznacza, że jakość zawiasu jest utrzymywana przez cały okres użytkowania produktu i zapobiega opadaniu pokrywy.

Bezpłatna pomoc techniczna w zakresie zastosowań: Inżynierowie SPIROL przeanalizują potrzeby klienta i we współpracy z zespołem projektowym zaproponują najlepsze rozwiązanie.
