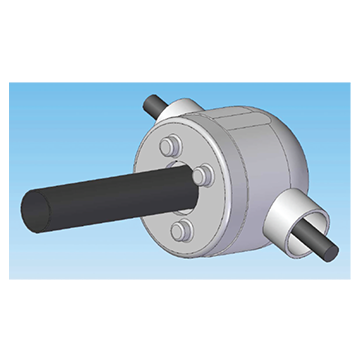

Mechaniczny układ hamulcowy

Układy hamulcowe w maszynach budowlanych są zazwyczaj zaprojektowane jako układy hydrauliczne. W większości przypadków hamowanie następuje, gdy płyn pod ciśnieniem ściska nieruchome tarcze względem tarcz obracających się wraz z wałem napędowym. Siła tarcia między każdym zestawem tarcz kontroluje hamowanie pojazdu. Bez dodatkowego systemu zabezpieczającego przed awarią sama ta konstrukcja ma ograniczoną niezawodność. W przypadku uszkodzenia uszczelnienia hydraulicznego lub utraty ciśnienia w cylindrze hydraulicznym z jakiegokolwiek powodu hamulce przestają działać.

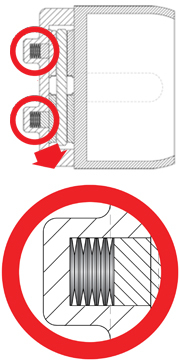

Mechaniczna konstrukcja zapasowa wykorzystuje Sprężyny Talerzowe SPIROL®. W normalnych warunkach układ hydrauliczny utrzymuje stałe ciśnienie na sprężynach talerzowych ułożonych szeregowo. Jeśli ciśnienie nie jest utrzymywane, stos sprężyn talerzowych ulega rozprężeniu, uruchamiając mechanizm hamulcowy. Sprężyna zaciskowa lub falista nie jest w stanie zapewnić siły wymaganej (w dostępnej przestrzeni) do uruchomienia hamulców. Niezawodność tego systemu bezpieczeństwa zależy od stałej wydajności sprężyny talerzowej. W tym krytycznym zastosowaniu wydajność i poziom przewidywalności sprężyny talerzowej poprawiają jakość produktu i zapewniają ogólne bezpieczeństwo.

Sprężyny Talerzowe SPIROL® mają wysoką zdolność do stałego magazynowania energii mechanicznej, którą można swobodnie uwolnić.

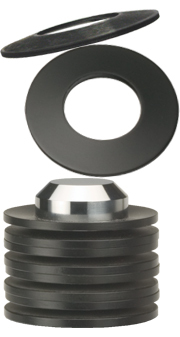

Stożkowa konstrukcja sprężyn talerzowych SPIROL® sprawia, że ich właściwości sprężynowe i działanie są bardziej przewidywalne niż w przypadku tradycyjnych sprężyn zaciskowych. Sprężyny talerzowe są również w stanie zapewnić większą siłę na mniejszej przestrzeni niż sprężyny zaciskowe lub faliste. Są one zazwyczaj układane w stosy, aby uzyskać odpowiednią dla danego zastosowania sztywność sprężyny: stos ułożony szeregowo zapewnia mniejszą siłę przy większym skoku; stos ułożony równolegle zapewnia większą siłę przy mniejszym skoku. Precyzyjne tolerancje każdej pojedynczej sprężyny talerzowej zapewniają niezrównaną przewidywalność działania, gdy są one ułożone w stosy (szeregowo lub równolegle).

Sprężyny talerzowe SPIROL® pozwalają również przewidywać wytrzymałość na zmęczenie materiału. Analiza naprężeń umożliwia obliczenie minimalnej trwałości cyklu sprężyn talerzowych (pojedynczych lub ułożonych w stos) w ramach projektu aplikacji.

Bezpłatne wsparcie inżynieryjne w zakresie zastosowań: inżynierowie SPIROL przeanalizują potrzeby klienta i we współpracy z zespołem projektowym zaproponują najlepsze rozwiązanie.
