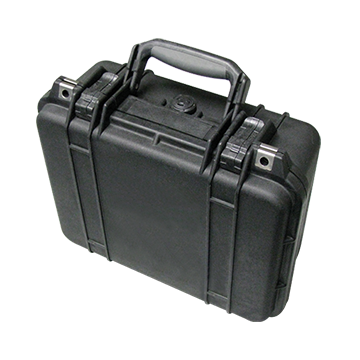

Skrzynka do przechowywania klasy ciężkiej

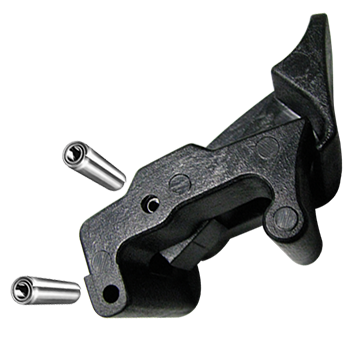

Plastikowa skrzynia do przechowywania została zaprojektowana z zespołem zatrzaskowym/zawiasowym wymagającym dwóch kołków. Jeden kołek służył do połączenia całego zespołu zatrzaskowego z pokrywą skrzyni, a drugi  jako kołek zawiasowy w zespole zatrzaskowym.

 Pierwotnie stosowano kołki  lite z zadziorami na jednym końcu. Ze względu na asymetryczną konstrukcję kołki te nie mogły być łatwo ustawione do użytku w automatycznych urządzeniach podających. Ponadto kołek lity nie zapewniał niezawodnego połączenia ciernego zawiasu, więc konieczne było zaprojektowanie elementu, który zapewniłby interferencję. Producent zdecydował się zastąpić obecne kołki kołkami, które lepiej nadają się do stosowania w urządzeniach automatycznych i zapewniają wysokiej jakości połączenie cierne zawiasu bez konieczności stosowania dodatkowych elementów w skrzyni.

Sprężyste kołki zwijane są powszechnie stosowane w plastikowych zawiasach. Ponieważ sprężysty kołek zwijany ma fabrycznie zainstalowaną średnicę większą niż otwór, w którym jest używany, po zainstalowaniu siła promieniowa wywierana przez kołek w celu otwarcia się z powrotem do pierwotnej średnicy zapewnia doskonałą retencję. Dzięki prostym regulacjom rozmiaru otworu ten sam kołek może być używany do tworzenia zawiasów swobodnych lub ciernych. Sprężyste Kołki Zwijane są symetryczne i dlatego nie wymagają orientacji typu end-to-end do stosowania w automatycznych urządzeniach montażowych. Sprężyste Kołki Zwijane mają również szew zamiast szczeliny, dzięki czemu nie mogą się zagnieżdżać ani blokować

Inżynierowie SPIROL  zalecili zastosowanie w tym złożeniu sprężystego kołka zwijanego do lekkich obciążeń. Sprężyste kołki klasy lekkiej  oferują doskonałą elastyczność, co ułatwia montaż i chroni integralność otworów w elementach plastikowych.  Zapewnia to niezawodne mocowanie i jednolite „wrażenie” zawiasu przez cały okres użytkowania produktu. W obu miejscach można było zastosować jeden kołek, a firma SPIROL  podała rozmiary otworów niezbędne do uzyskania pożądanego „dopasowania”. Wybrano kołek ze stali austenitycznej serii 300, ponieważ zapewnia on doskonałą odporność na korozję w środowiskach, w których obudowa miała być używana. To ekonomiczne rozwiązanie spełniało wszystkie wymagania aplikacji i mogło być szybko wyprodukowane, aby zaspokoić popyt.
