Urządzenie do pobierania elementów dla maszyn CNC

Wrzeciona pobierające w maszynach CNC są zaprojektowane tak, aby utrzymywać element podczas cięcia na wymiar, a następnie wykańczania. Wrzeciono wykorzystuje tuleję zaciskową do zwolnienia elementu po zakończeniu obróbki, a następnie zaciskania nowego elementu.

Podczas konfiguracji maszyny siła zacisku wymagana do utrzymania każdej części w tulei zaciskowej musi być precyzyjnie skalibrowana, aby zapobiec ześlizgnięciu się gotowego produktu (jeśli siła jest zbyt mała) lub jego zgnieceniu (jeśli siła jest zbyt duża). Kalibracja ta zależy od geometrii i materiału produktu końcowego. Po kalibracji jakość gotowego produktu zależy od stałej siły zacisku przez tysiące cykli jednocześnie.

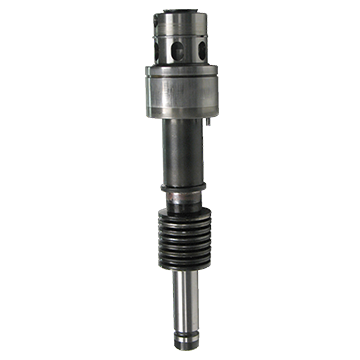

Tak wysoki stopień niezawodności zapewniają sprężyny talerzowe SPIROL®. Po otwarciu tulei zaciskowej 16 sprężyn talerzowych SPIROL® ułożonych szeregowo jest ściskanych przez cylinder hydrauliczny. Za każdym razem, gdy siła cylindra jest zwalniana, sprężyny talerzowe SPIROL® zapewniają stałą siłę zamykającą tuleję zaciskową na części.
