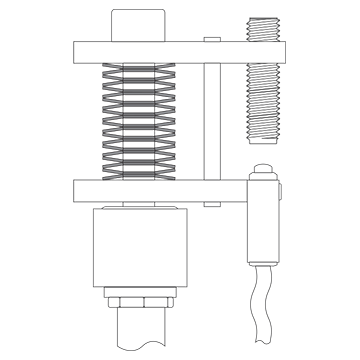

Wyłącznik bezpieczeństwa przeciążenia dźwigu

Producent zwrócił się do firmy SPIROL z prośbą o pomoc w zaprojektowaniu stosu sprężyn talerzowych, który niezawodnie uruchamiałyby mechanizm przeciążeniowy dźwigu magazynowego. Projekt producenta pozwalał na pracę dźwigu w zakresie 800–2400 kg (7,85–23,54 kN), a sprężyny talerzowe miały uruchamiać mechanizm przeciążeniowy, uniemożliwiający użycie dźwigu przy obciążeniach powyżej 2700 kg (26,48 kN). Parametry projektu producenta ograniczały maksymalną średnicę sprężyny talerzowej do 94 mm, a wysokość zestawu do 150 mm.

Chociaż mechanizm blokujący jest używany tylko w rzadkich przypadkach, gdy dźwig jest przeciążony, uznaje się to za zastosowanie dynamiczne, ponieważ sprężyny talerzowe będą pracować cyklicznie za każdym razem, gdy dźwig będzie używany.

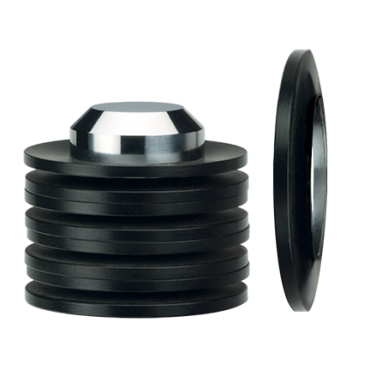

Zespół inżynierów ds. zastosowań SPIROL ustalił, że (20) sprężyny talerzowe ze stali stopowej (51CrV4) (DSC 90 x 46 x 5 mm WR) ułożone szeregowo zapewnią nominalne wymagania dotyczące siły/odkształcenia w ramach fizycznych ograniczeń projektu. Aby zapewnić, że stos sprężyn talerzowych będzie działał zgodnie z oczekiwaniami w minimalnych i maksymalnych warunkach materiałowych, ocena zespołu inżynieryjnego SPIROL  obejmowała obliczenie wydajności stosu sprężyn talerzowych w skrajnych granicach zakresu tolerancji. Obejmowało to tolerancję siły sprężyny talerzowej (+10 / -5% @s = 0,75ho) w połączeniu z ± 2-3% zastosowanym do końcowej wartości siły, aby uwzględnić minimalny wpływ tarcia między sprężynami talerzowymi, ponieważ nie było talerzy ułożonych równolegle.

Ostatecznie zalecany stos sprężyn talerzowych spełnił wszystkie wymagania dotyczące wydajności w ramach fizycznych ograniczeń projektu.

Aby uzyskać więcej informacji, przeczytaj naszą białą księgę „Jak określić właściwą konfigurację stosu sprężyn talerzowych”.

Bezpłatna pomoc inżynierów ds. zastosowań: Chociaż niniejszy artykuł zawiera ogólne wytyczne, zaleca się skonsultowanie się z inżynierami ds. zastosowań specjalizującymi się w sprężynach talerzowych, aby zapewnić prawidłową konfigurację zestawu sprężyn talerzowych dla każdego zastosowania.
