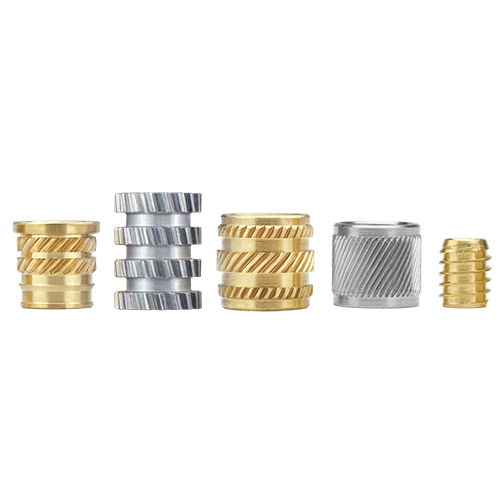

PolskaGwintowane Inserty do tworzyw sztucznych
Inserty gwintowane do tworzyw sztucznych zapewniają gwinty wielokrotnego użytku i zachowują integralność połączenia śrubowego przez cały okres użytkowania. Ponieważ insert ma zazwyczaj dwukrotnie większą średnicę niż śruba, powierzchnia ścinania zwiększa się czterokrotnie, tym samym znacznie zwiększając nośność połączenia śrubowego z tworzywa sztucznego w porównaniu do połączenia bez użycia insertu. Inserty gwintowane do tworzyw sztucznych pozwalają również na zastosowanie odpowiedniego momentu dokręcania śruby bez zrywania gwintów, co miałoby miejsce w przypadku montażu śruby bezpośrednio w tworzywie sztucznym. Ponadto metalowy gwint insertu zapewnia stałą odporność na relaksację na całej ścieżce obciążenia gwintu, aby zapobiec poluzowaniu i utrzymać trwałe, szczelne połączenie.
Dwie główne kategorie tworzyw sztucznych nadających się do montażu insertów gwintowanych to tworzywa termoutwardzalne i termoplastyczne. Tworzywa termoutwardzalne po uformowaniu ulegają nieodwracalnym zmianom chemicznym i nie można ich ponownie przetworzyć za pomocą ciepła i ciśnienia. Tworzywa te są wytrzymałe i odporne na wysokie temperatury. Przykładami tworzyw termoutwardzalnych są bakelit, żywice epoksydowe, mocznikowe i poliestrowe. Inserty wtapiane/ultradźwiękowe nie nadają się do termoutwardzalnych tworzyw sztucznych, ponieważ tego typu tworzyw sztucznych nie można reformować. Tworzywa termoutwardzalne wymagają zastosowania insertów do obtrysku, wciskanych lub samogwintujących.
Tworzywa termoplastyczne są sztywne i stałe w normalnych temperaturach, a w podwyższonych temperaturach miękną i topią się. Niektóre z bardziej popularnych tworzyw termoplastycznych to ABS, poliamid (np. Nylon 6-6), PVC i poliwęglan (PC). Inserty wciskane, samogwintujące, wtapiane, ultradźwiękowe i do obtrysku nadają się do tworzyw sztucznych w tej kategorii.
Inserty SPIROL są zaprojektowane tak, aby zmaksymalizować i zrównoważyć moment obrotowy i wytrzymałość na rozciąganie (wyrywanie). Dbałość o jakość radełkowania insertów dodatkowo zwiększa wydajność. SPIROL oferuje kompleksową linię insertów gwintowanych do tworzyw sztucznych, dostosowanych do metody montażu, rodzaju tworzywa sztucznego i wymagań wydajnościowych konkretnego zastosowania.
Jeśli wymagany jest sprzęt montażowy, SPIROL oferuje również standardową kompleksową linię sprzętu do montażu insertów, od modułów manualnych po w pełni automatyczne, z mocowaniem lub bez, aby spełnić wymagania dotyczące montażu insertów gwintowanych.
Pomoc techniczna: Jeśli potrzebujesz pomocy w doborze odpowiedniego insertu gwintowanego do swojego plastikowego elementu, poproś o wsparcie techniczne! Chętnie pomożemy!
Rodzaje Insertów Gwintowanych
SPIROL oferuje różnorodne inserty gwintowane do tworzyw sztucznych, aby spełnić wymagania dotyczące wydajności i instalacji, w tym inserty wciskane, samogwintujące, wtapiane/ultradźwiękowe i do obtrysku w standardowych rozmiarach gwintów od M2 (2-56) do M8 (5/16-18) - w zależności od typu insetu.
- Inserty wciskane są instalowane poprzez proste wciśnięcie w uformowany plastikowy otwór. Idealne do stosowania w miękkich tworzywach sztucznych, inserty wciskane zapewniają gwint wielokrotnego użytku, aby spełnić wymagania dotyczące momentu dokręcania połączenia gwintowego. Inserty wciskane SPIROL są dostępne z łbem lub bez, oferują umiarkowane wyciąganie i dobrą odporność na moment obrotowy.
- Inserty samogwintujące są instalowane poprzez obrócenie insertu do uformowanego plastikowego otworu. Napędzane gwintem wewnętrznym, inserty samogwintujące nacinają lub tworzą własny gwint podczas montażu w otworze.
- Inserty samogwintujące mogą być stosowane zarówno w tworzywach termoutwardzalnych, jak i termoplastycznych.
- Inserty wtapiane/ultradźwiękowe są przeznaczone do montażu po formowaniu w tworzywach termoplastycznych. Montaż termiczny i ultradźwiękowy tych insertów gwintowanych zapewnia doskonałe wyniki. Dostępne w wersji długiej i krótkiej, długie dla maksymalnego momentu obrotowego i odporności na wyrywanie; krótkie dla mniej rygorystycznych wymagań z korzyściami w postaci niższych kosztów i krótszego czasu instalacji.
- Inserty do obtrysku są umieszczane nad kołkami w gnieździe formy jako część procesu formowania. Gdy tworzywo sztuczne jest wtryskiwane do formy, przepływa wokół obwodu insertu, wypełniając radełka, zadziory i podcięcia zewnętrznej konstrukcji insertu, zapewniając moment obrotowy i odporność na wyrywanie (rozciąganie). Inserty do obtrysku mogą być stosowane w tworzywach termoplastycznych i termoutwardzalnych.
Jeśli jeden ze standardowych insertów gwintowanych SPIROL nie spełnia Twoich potrzeb, nasi inżynierowie mogą zaprojektować niestandardowy element spełniający unikalne wymagania.
Wybierz jedną z poniższych opcji, aby uzyskać więcej informacji na temat różnych typów insertów gwintowanych SPIROL do tworzyw sztucznych lub skontaktuj się z nami, aby uzyskać bezpłatne wsparcie techniczne!
Nie znalazłeś tego, czego szukasz?
Potrzebujesz pomocy w wyborze odpowiedniego rozwiązania mocującego? Inżynierowie SPIROL przeanalizują specyficzne wymagania i zaprojektują najbardziej opłacalny insert gwintowany, który spełni Twoje potrzeby techniczne i handlowe. Pozwól nam pomóc!
Specyfikacje
Standardowe inserty SPIROL są produkowane z aluminium lub mosiądzu (w zależności od typu insertu) i mają gładkie wykończenie. Dodatkowe materiały i wykończenia mogą być oceniane na życzenie.
| Material Type | Klasa |
| A Aluminium - Stop aluminium o wysokiej wytrzymałości | ASTM B211 2024 ISO AlCu4Mg1 |
| E Mosiądz - Darmowe cięcie mosiądzu | ASTM B16 UNS C36000 EN 12164 CW603N CuZn36Pb3 |
Zgodność z RoHS
DO ZAMÓWIENIA: INS (numer serii)/rozmiar gwintu/długość, materiał, wykończenie
PRZYKŁAD: INS 19/M5 / .250S EK
Wytyczne projektowe
SPIROL zapewnia ogólne wytyczne projektowe, aby pomóc wybrać odpowiedni insert gwintowany do konkretnego elementu z tworzywa sztucznego. Każde zastosowanie ma unikalne uwarunkowania, takie jak określony rodzaj tworzywa sztucznego, w którym insert gwintowany będzie używany, wymagania dotyczące momentu obrotowego i rozciągania, odporność na korozję, wymagania temperaturowe i metody instalacji.
Wytyczne projektowe SPIROL obejmują ogólne zalecenia dotyczące:
- Średnica otworu i kąt pochylenia
- Regulacja rozmiaru otworu na podstawie procentowej zawartości wypełniacza
- Głębokość otworu
- Głębokość instalacji insertu
- Optymalna grubość ścianki / średnica główki
- Średnica otworu przelotowego dla elementu współpracującego
Zobacz wytyczne projektowania insertów gwintowanych
SPIROL oferuje bezpłatne wsparcie w zakresie inżynierii zastosowań, aby nie tylko pomóc w wyborze odpowiedniego insertu gwintowanego do zespołu z tworzywa sztucznego, ale także pomóc w zaprojektowaniu zespołu w celu osiągnięcia pożądanej wydajności przez cały okres eksploatacji projektu. Skontaktuj się z nami w dowolnym momencie, aby porozmawiać z naszym zespołem inżynierów!

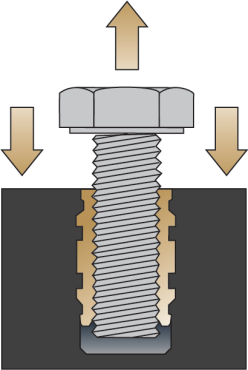

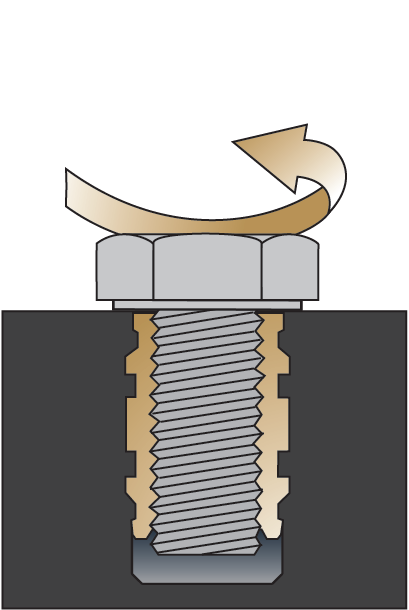

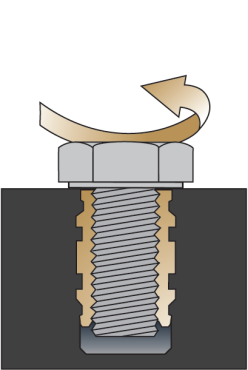

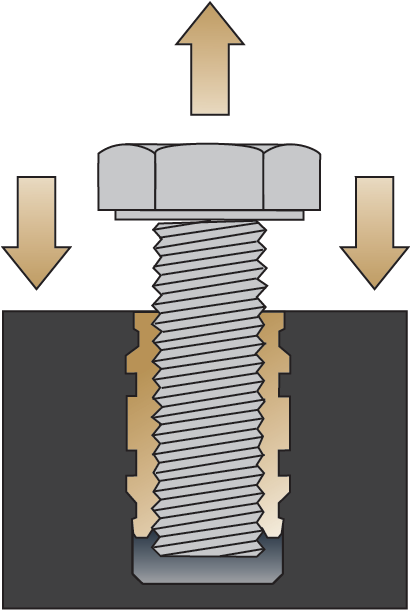

Testowanie insertów i wydajność
Prawidłowe ustawienia instalacji mają kluczowe znaczenie dla wydajności insertu wtapianego/ultradźwiękowego. Proces gwintowania dla samogwintowania Inserty muszą być ustawione tak, aby uniknąć rozwiercania otworów. Nieprawidłowa instalacja może mieć druzgocący wpływ na wydajność.
Wydajność
Następujące czynniki mają wpływ na wydajność Insertu:
- Typ insertu, konstrukcja wraz z typem i jakością cech insertu,
- Materiał z tworzywa sztucznego i skład wypełniacza,
- Konstrukcja i jakość elementów plastikowych, w tym spójność otworów,
- Proces instalacji i wynikająca z niego jakość, oraz
- Wyrównanie elementu współpracującego i sposób, w jaki wspiera on zainstalowany insert.
Technologia montażu gwintowanych insertów
Oprócz kompleksowej linii komponentów inżynieryjnych wykorzystywanych do łączenia i montażu SPIROL oferuje również pełną gamę urządzeń montażowych do gwintowanych insertów do tworzyw sztucznych, zaprojektowanych specjalnie w celu ułatwienia ekonomicznego i wysokiej jakości montażu produktów. Nasze rozwiązania instalacyjne obejmują zarówno maszyny manualne, jak i w pełni zautomatyzowane ze statystyczną kontrolą procesu i zabezpieczeniami. Jesteśmy jedyną firmą, która oferuje kompleksowe, zintegrowane rozwiązanie.
