PolskaZmontowane Stosy Sprężyn Talerzowych
SPIROL oferuje niestandardowe stosy sprężyn talerzowych dostosowane do konkretnych potrzeb, w tym różne opcje pakowania, możliwości znakowania części i dostosowane rozwiązania wysyłkowe.

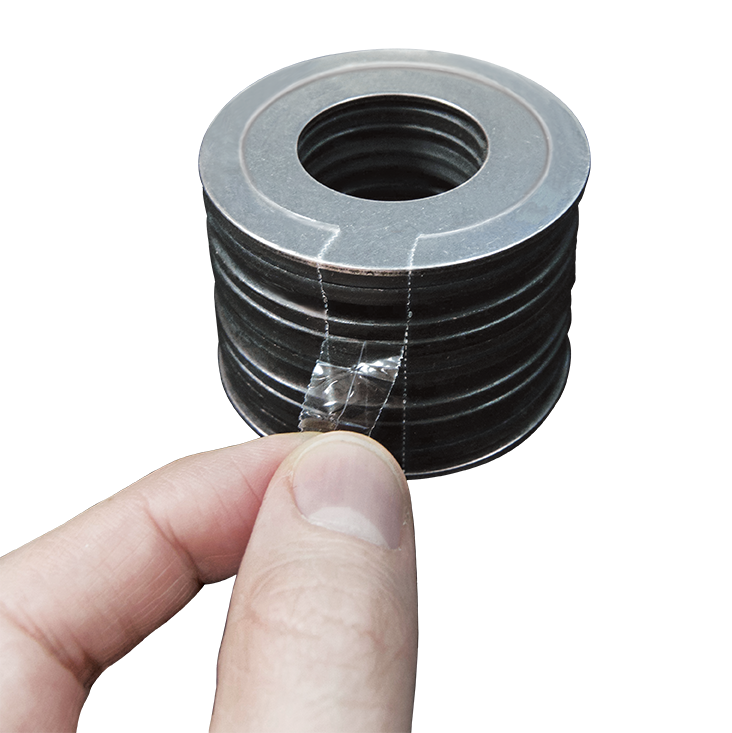

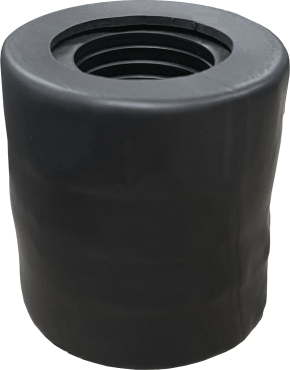

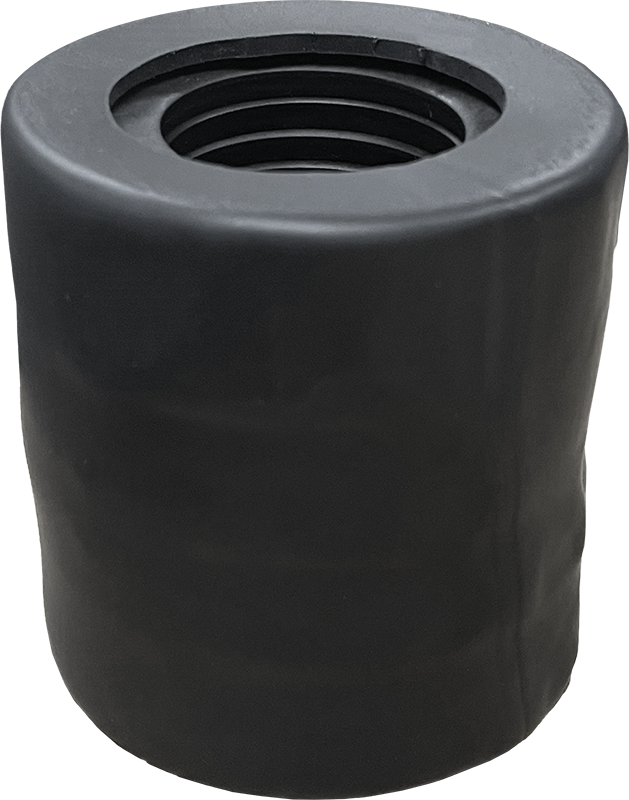

SPIROL dostarcza sprężyny talerzowe wstępnie ułożone w niestandardowych konfiguracjach (smarowane lub niesmarowane), pakowane w folię termokurczliwą z perforowaną zakładką ułatwiającą montaż. Te wstępnie zmontowane stosy sprężyn talerzowych są dostarczane w stanie nienaruszonym, co pozwala zaoszczędzić czas, zabezpiecza proces montażu przed błędami i eliminuje konieczność smarowania stosu.
Pomoc techniczna: Jeśli potrzebujesz pomocy w doborze odpowiedniego stosu sprężyn talerzowych, poproś o wsparcie techniczne. Aby zaangażować zespół techniczny SPIROL, poproś o wsparcie techniczne lubskontaktuj się z nami w naszej najbliższej lokalizacji.
Mają Państwo już zastosowanie dla stosu sprężyn talerzowych? Jeśli mają Państwo już stos sprężyn talerzowych, dla którego chcą Państwo otrzymać wycenę, prosimy o złożenie zapytania ofertowego. Chętnie pomożemy!
Zalety wstępnie zmontowanych stosów sprężyn talerzowych
Stała precyzja smarowania:
Jeśli wymagane jest smarowanie, precyzja i równomierne nakładanie smaru mają zasadnicze znaczenie dla działania stosu sprężyn talerzowych. Wstępnie nasmarowane zestawy są dostarczane w stanie gotowym do natychmiastowego montażu, co pomaga skrócić czas montażu i eliminuje konieczność smarowania na miejscu.
Oszczędność czasu, dokładność i spójność:
Precyzyjna konfiguracja stosu jest gwarantowana, co eliminuje ryzyko nieprawidłowej konfiguracji i straty czasu wynikające z kosztownych przeróbek
Eliminacja czasu montażu:
Każdy stos jest skonstruowany zgodnie z precyzyjnymi specyfikacjami, co eliminuje czas potrzebny na obsługę, rozmieszczenie i wyrównanie poszczególnych sprężyn talerzowych.
W pełni konfigurowalna konstrukcja stosu i opakowanie:
Wstępnie zmontowane stosy sprężyn talerzowych są konfigurowane i pakowane zgodnie z Państwa indywidualnymi wymaganiami aplikacji. Dostosowania obejmują: materiał sprężyny talerzowej, całkowitą wysokość stosu i inne. Zoptymalizuj opakowanie, aby uprościć obsługę, montaż i przechowywanie podczas produkcji.
Prosta instalacja typu „drop-in” zmniejsza koszty montażu:
Każdy stos sprężyn talerzowych jest dostarczany w stanie gotowym do montażu. Zapewnia to usprawnione, przewidywalne i powtarzalne wyniki w końcowym montażu.
Inżynierowie aplikacji firmy SPIROL pomogą Państwu od początku do końca!
Oszczędność czasu, pieniędzy i pewna jakości
Jednym z najbardziej wymagających i skomplikowanych elementów do skonstruowania w środowisku produkcyjnym jest stos sprężyn talerzowych. Gdy producenci używają wstępnie zmontowanych stosów mogą łatwo zaoszczędzić czas i pieniądze, zapewniając jednocześnie jakość końcowego montażu. Przeczytaj pełną białą księgę: Jak wstępnie zmontowane stosy sprężyn talerzowych pomagają producentom zaoszczędzić czas, pieniądze i zapewnić jakość

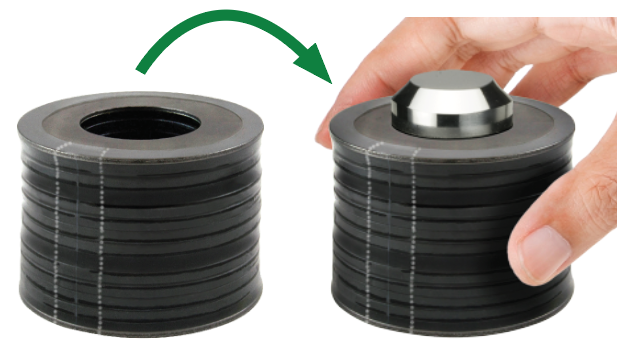

Wstępnie zmontowane stosy sprężyn talerzowych są dostarczane w stanie gotowym do montażu typu „drop-in”
Dostarczane w stanie całkowicie zmontowanym, co usprawnia instalację i skraca czas montażu.
Opakowania dostosowane do indywidualnych potrzeb: Rozwiązania w zakresie opakowań opracowane we współpracy z klientem w celu zapewnienia bezpiecznego transportu i łatwości obsługi.
Opcje znakowania części:

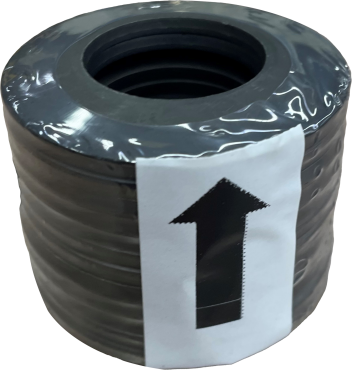

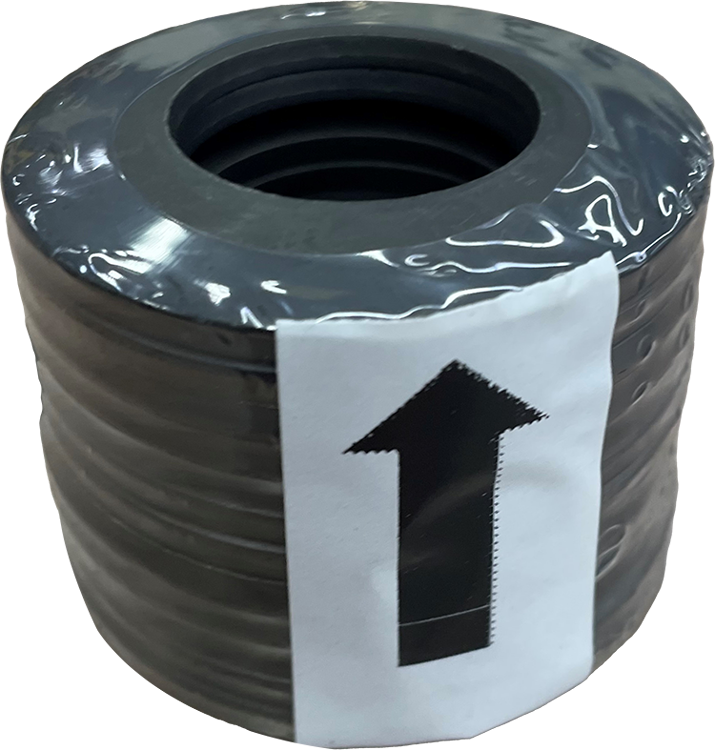

- Wskaźniki kierunku zapewniające prawidłową orientację podczas instalacji.

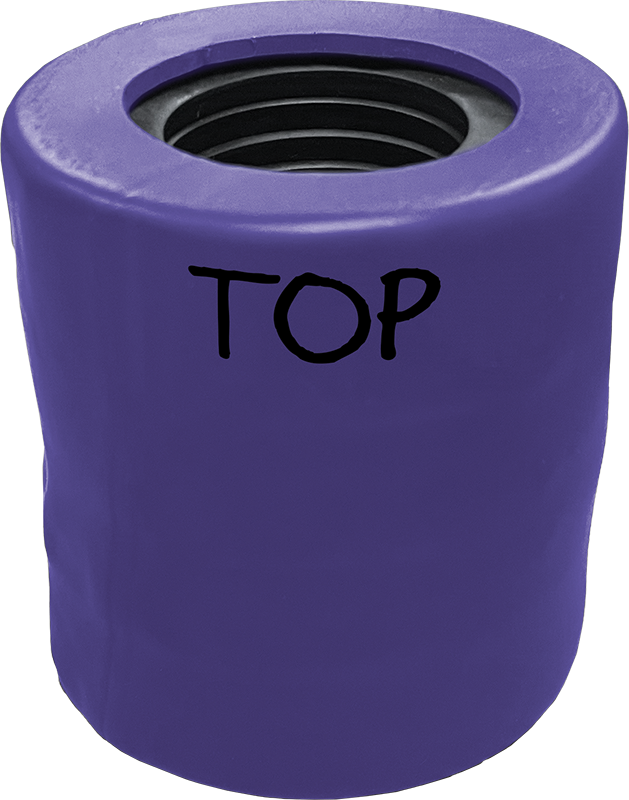

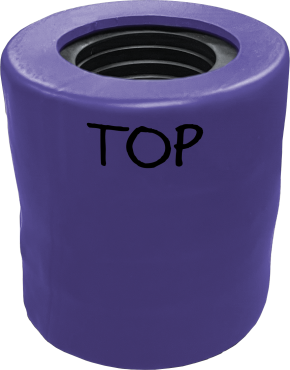

- Wizualne oznaczenia na stosie sprężyn talerzowych umożliwiające szybkie i wyraźne potwierdzenie prawidłowej konfiguracji w ramach montażu.
Wstępna kontrola jakości: Każdy stos sprężyn talerzowych przed wysyłką poddawany jest kontroli jakości w celu sprawdzenia prawidłowej orientacji oraz zgodności z indywidualnymi wymaganiami dotyczącymi znakowania i opakowania części.
W pełni konfigurowalne opakowanie i oznaczanie części
Opcje niestandardowe obejmują:
- Różne rodzaje opakowań
- Wybór smarowania
- Oznaczenia części
- Elastyczność w dostosowywaniu się do specjalistycznych wymagań
Specyfikacje

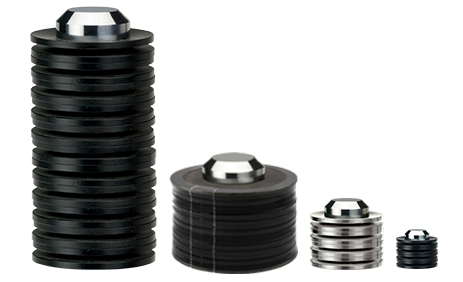

SPIROL produkuje wstępnie zmontowane stosy sprężyn talerzowych przy użyciu sprężyn talerzowych wyprodukowanych zgodnie z normą DIN 16983. Ich rozmiary wahają się od miniaturowych o średnicy zewnętrznej 8mm— idealnych do kompaktowych lub precyzyjnych mechanizmów — do dużych o średnicy 200 mm, porównywalnych rozmiarami do standardowych kołnierzy przemysłowych lub obudów manometrów.
Pomiędzy tymi skrajnościami oferujemy również pełną gamę rozmiarów odpowiednich do zastosowań od precyzyjnych instrumentów i komponentów samochodowych po ciężki sprzęt przemysłowy.
Oferta sprężyn talerzowych
Wstępnie ułożone sprężyny talerzowe
W przypadku istniejących aplikacji prosimy o złożenie zapytania ofertowego i dostarczenie firmie SPIROL rysunku niestandardowego stosu sprężyn talerzowych wraz z ilością, dostawą i wszelkimi innymi wymaganiami. Jeśli chcesz uzyskać pomoc w określeniu odpowiedniego stosu sprężyn talerzowych, poproś o wsparcie techniczne. Chętnie pomożemy!
Dodatkowe opcje sprężyn talerzowych
Potrzebujesz pomocy?
Inżynierowie SPIROL pomogą w zaprojektowaniu i wyborze najbardziej opłacalnego stosu sprężyn talerzowych, który zmieści się w ograniczonej przestrzeni, spełniając jednocześnie określone wymagania dotyczące siły i ugięcia. Nasz doświadczony zespół może często skonfigurować zestaw mniejszych, tańszych sprężyn talerzowych, aby uzyskać taką samą wydajność, jak w przypadku większych, droższych talerzy. Nasi inżynierowie pomogą również w opracowaniu specjalnych zestawów sprężyn talerzowych, aby spełnić konkretne wymagania. Obejmuje to specjalne wymiary, materiały, wykończenia, kształty, śrutowanie, wstępne ustawianie i układanie w stosy.
Przykłady zastosowań

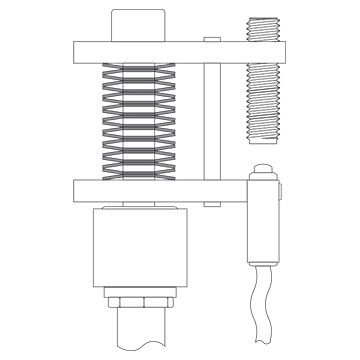

Stos sprężyn talerzowych w przeciążeniowym wyłączniku bezpieczeństwa dźwigu
Problem Klienta:
Producent zwrócił się do firmy SPIROL o pomoc w zaprojektowaniu stosu sprężyn talerzowych, który w sposób bezpieczny uruchamiałby mechanizm zapobiegający przeciążeniu dźwigu magazynowego. Określono zakres działania dźwigu. Sprężyny talerzowe miały uruchamiać mechanizm zapobiegający przeciążaniu, uniemożliwiający używanie dźwigu przy obciążeniach przekraczających 2700 kg (26,48 kN). Parametry konstrukcyjne producenta ograniczyły maksymalną średnicę sprężyny talerzowej do 94 mm i wysokość pakietu do 150 mm.
Rozwiązanie SPIROL:
- Zespół SPIROL ds. projektowania zastosowań ustalił, że (20) sprężyn talerzowych ze stali stopowej (51CrV4) (DSC 90 × 46 × 5 mm WR) ułożonych szeregowo zapewniłoby spełnienie nominalnych wymagań dotyczących siły/odkształcenia w ramach fizycznych ograniczeń projektu.
- Sprężyny talerzowe umieszczone szeregowo działają w taki sposób, że odkształcenie jest iloczynem odkształcenia pojedynczej sprężyny talerzowej i liczby sprężyn, a siła jest taka sama jak w przypadku pojedynczej sprężyny.
- Aby zapewnić działanie stosu sprężyn talerzowych w warunkach minimalnych i maksymalnych, ocena działu technicznego SPIROL objęła obliczenie wydajności stosu w skrajnych granicach zakresu tolerancji.
- Ostatecznie zalecany stos sprężyn talerezowych spełniał wszystkie wymogi eksploatacyjne w ramach fizycznych ograniczeń projektu.

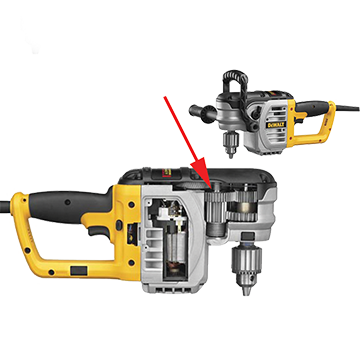

Stos sprężyn talerzowych w sprzęgle mechanicznym przemysłowej wiertarki kątowej
Problem Klienta:
Główny inżynier firmy oferującej narzędzia ręczne i elektronarzędzia skontaktował się z firmą SPIROL w celu opracowania optymalnego projektu sprężyny talerzowej dla nowej lekkiej, kompaktowej i przenośnej przemysłowej wiertarki kątowej.
Rozwiązanie SPIROL:
- Dział techniczny SPIROL zaprojektował dwie specjalne sprężyny talerzowe umieszczone szeregowo w celu spełnienia szczególnych wymagań dotyczących siły i odkształcenia.
- Sprężyny talerzowe wyróżniają się większą nośnością użytkową na mniejszej przestrzeni w porównaniu z tradycyjnymi sprężynami śrubowymi, dzięki czemu projektant ma możliwość stworzenia bardziej kompaktowego narzędzia.
- W przeciwieństwie do sprężyn krążkowych, które są używane głównie stosowane w zastosowaniach statycznych, sprężyny talerzowe zapewniają nieporównywalnie lepszą przewidywalność, niezawodność i wytrzymałość zmęczeniową w zastosowaniach wysoce dynamicznych.
- Dzięki współpracy z firmą SPIROL i uwzględnieniu naszego zalecenia klient maksymalnie skrócił kosztowny czas projektowania i rozwoju i bez obaw wprowadził na rynek nową wysokiej jakości wiertarkę.

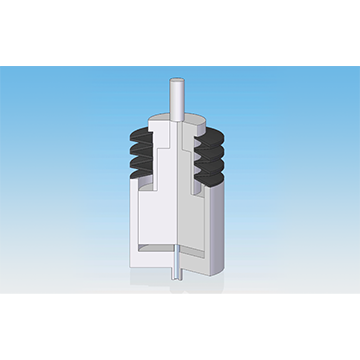

Zespół dziurkarki z głowicą rewolwerową
Problem Klienta:
Tradycyjne projekty oprzyrządowania do dziurkarek z głowicą rewolwerową obejmują sprężyny śrubowe (sprężyny płaskie) w celu ułatwienia ruchu mechanizmu usuwania formy. W tradycyjnej prasie opcja wyboru rodzaju materiału i grubości materiału jest ograniczona poniewż sprężyny śrubowe nie są w stanie wygenerować dużej siły na krótkim skoku. Jeżeli taka funkcjonalność jest niezbędna, zastosowanie sprężyn śrubowych będzie miało negatywny wpływ na jakość wytwarzanego produktu i wydajność procesu produkcji.
Rozwiązanie SPIROL:
- Sprężyny talerzowe SPIROL są w stanie zapewnić większą, bardziej stabilną siłę usuwania niż sprężyny śrubowe i wymagają mniejszej przestrzeni przy ułożeniu szeregowym.
- Aby osiągnąć te same parametry, sprężyna śrubowa musi być siedmiokrotnie większa niż stos sprężyn talerzowych.
- Stosy sprężyn talerzowych są obecnie istotnym elementem rozwoju oprzyrządowania do dziurkarek z głowicą rewolwerową.
Lokalny projekt. Globalna dostępność.
SPIROL dysponuje zespołem inżynierów aplikacyjnych na całym świecie, którzy wspierają klientów w procesie projektowania. Całość uzupełniają nowoczesne centra produkcyjne oraz globalna sieć magazynów, ułatwiające logistykę i terminową dostawę produktów.
Masz problem produkcyjny, którego nie możesz rozwiązać? Nasi eksperci uwielbiają wyzwania. Doradzanie skutecznych rozwiązań spełniających Twoje wymagania jest tym, co robimy najlepiej. Zadzwoń do nas lub wypełnij poniższy formularz, aby się z nami skontaktować!
