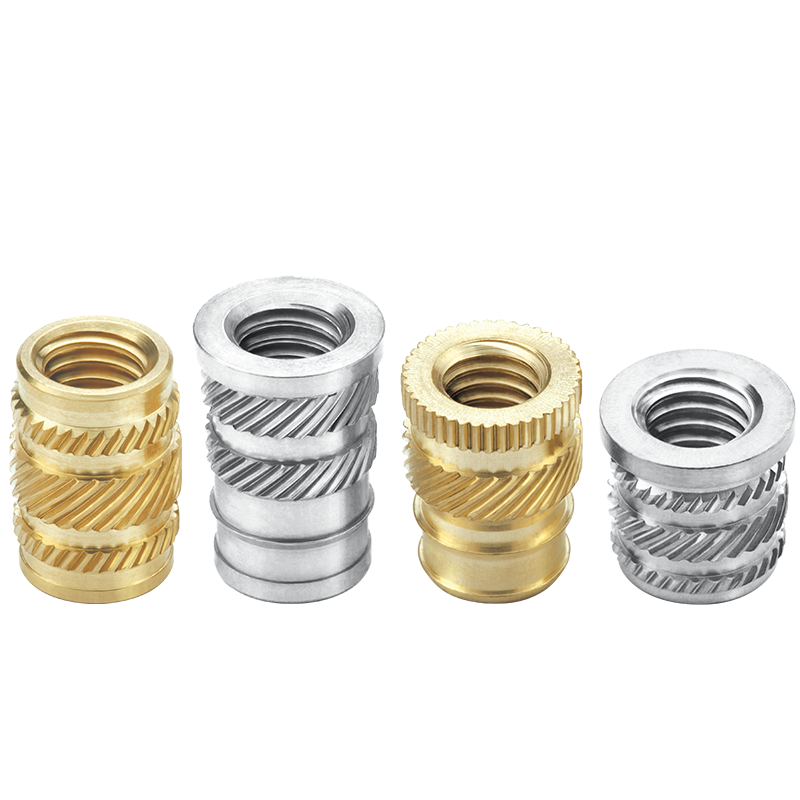

PolskaWtapiane/Ultradźwiękowe
Inserty wtapiane/ultradźwiękowe są przeznaczone do montażu po formowaniu w tworzywach termoplastycznych. Instalacja termiczna i ultradźwiękowa zapewnia doskonałe wyniki. SPIROL oferuje kilka różnych serii insertów wtapianych/ultradźwiękowych dostępnych w wersji długiej i krótkiej dla każdego rozmiaru gwintu. Długie serie maksymalizują moment obrotowy i odporność na wyrywanie, podczas gdy krótkie serie są dobre dla mniej rygorystycznych wymagań przy niższych kosztach i krótszym czasie instalacji. Niektóre modele są dostępne z łbem lub bez. Łeb zapewnia powierzchnię nośną dla współpracującego elementu, która również zapobiega wysunięciu (lub, gdy jest używana w odwrotnej kolejności, może zapobiegać wyciągnięciu). Dodanie łba wiąże się jednak z dodatkowymi kosztami, gdyż do jej wykonania wymagany jest surowiec o większej średnicy. Niektóre inserty bez łba są rownież symetryczne, co eliminuje konieczność orientowania elementu przed montażem.
Doskonałe wyniki można osiągnąć dzięki zastosowaniu insertów grzewczych/ultradźwiękowych, pod warunkiem, że są one używane w otworach o odpowiedniej wielkości, z wystarczającą grubością ścianek wokół insertu, oraz że są one instalowane w sposób zapewniający prawidłowe stopienie tworzywa sztucznego w celu wypełnienia pustych przestrzeni insertu.
Inserty wtapiane/ultradźwiękowe generalnie zapewniają najlepszą równowagę między wydajnością a kosztami.
Standardowe inserty wtapiane/ultradźwiękowe SPIROL obejmują: Seria 14 do otworów stożkowych, Serie 19 i 20 do otworów prostych oraz Serie 29 i 30 do otworów prostych. Inserty wtapiane/ultradźwiękowe SPIROL są dostępne w rozmiarach gwintów od M2 (2-56) do M8 (5/16-18).
Jeśli wymagany jest sprzęt montażowy, SPIROL oferuje również standardową kompleksową linię sprzętu do montażu insertów, od modułów manualnych po w pełni automatyczne, z mocowaniem lub bez, aby spełnić wymagania dotyczące montażu insertów gwintowanych.
Pomoc techniczna: Jeśli potrzebujesz pomocy w doborze odpowiedniego insertu gwintowanego do swojego plastikowego elementu, poproś o wsparcie techniczne! Chętnie pomożemy!
Lista gwintowanych insertów wtapianych/ultradźwiękowych

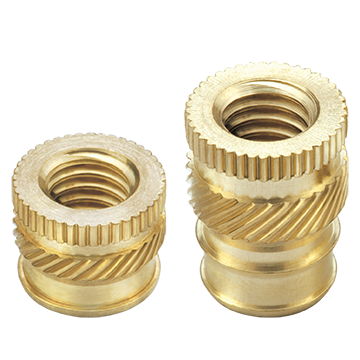

Otwór Stożkowy
Inserty stożkowe SPIROL serii 14 są przeznaczone do stosowania w otworach stożkowych. Stożkowy otwór ułatwia prawidłowe osadzenie i maksymalizuje kontakt powierzchni między insertem a ścianą otworu przed zastosowaniem ciepła lub ultradźwięków. Inserty stożkowe serii 14 są dostępne w wersjach krótkich i długich z gwintami metrycznymi o rozmiarach od M2 do M8 oraz z gwintami calowymi o rozmiarach od 2-56 do 5/16-18.

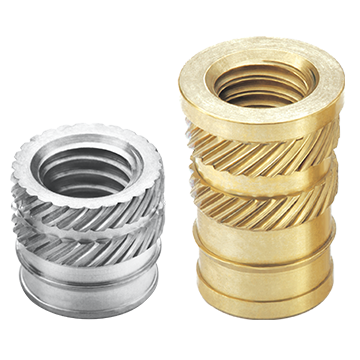

Z Łbem - Otwór Prosty
Inserty proste z serii 19 i inserty z łbem z serii 20 mają lekko stożkowy korpus zaprojektowany do stosowania w prostych otworach, aby zapewnić doskonałą wydajność przy niskim naprężeniu promieniowym. Osadzenie i instalacja są ułatwione dzięki pilotowi i stożkowemu rowkowi. Seria 20 ma taki sam styl korpusu jak seria 19 z dodatkowym łbem zapewniającym dodatkową powierzchnię nośną dla współpracującego elementu, aby zapobiec wyszarpnięciu. Inserty z serii 19 i 20 są dostępne w wersjach krótkich i długich w metrycznyc rozmiarach gwintów od M2 do M8 oraz rozmiarach calowymi od 2-56 do 5/16-18.

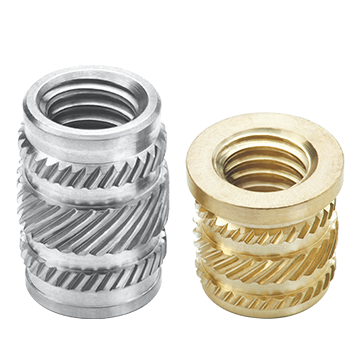

Symetryczne z Łbem - Otwór Prosty
Inserty symetryczne z serii 29 i inserty z łbem z serii 30 zostały zaprojektowane z szerokim środkowym radełkowaniem połączonym z dwoma mniejszymi radełkowaniami i głębokimi podcięciami na obu końcach, aby zmaksymalizować moment obrotowy i wydajność wyciągania. Seria 29 jest symetryczna, co ułatwia orientację, a duży pilot ułatwia instalację w otworze. Seria 30 ma dokładnie taki sam styl korpusu jak seria 29 - z dodatkowym łbem zapewniającym dodatkową powierzchnię nośną dla współpracującego elementu, aby zapobiec wyszarpnięciu. Inserty z serii 29 i 30 są dostępne w wersjach krótkich i długich o metrycznych rozmiarach gwintów od M2 do M8 oraz rozmiarach calowymi od 2-56 do 5/16-18.
Dodatkowe typy Insertów Gwintowanych

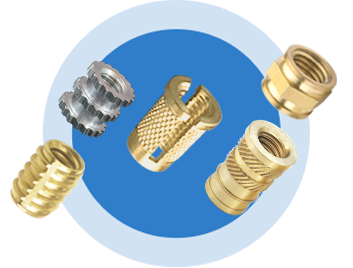

Konfigurowalne rozwiązania
Jeśli nie możesz znaleźć insertu gwintowanego o wymaganej średnicy, długości, materiale, wykończeniu lub ilości w naszej standardowej ofercie, lub jeśli nie masz pewności, który insert jest odpowiedni dla danego plastiku, poproś o wsparcie techniczne. Pomożemy Ci określić najbardziej opłacalne rozwiązanie.
Technologia montażu gwintowanych insertów
Oprócz kompleksowej linii komponentów inżynieryjnych wykorzystywanych do łączenia i montażu SPIROL oferuje również pełną gamę urządzeń montażowych do gwintowanych insertów do tworzyw sztucznych, zaprojektowanych specjalnie w celu ułatwienia ekonomicznego i wysokiej jakości montażu produktów. Nasze rozwiązania instalacyjne obejmują zarówno maszyny manualne, jak i w pełni zautomatyzowane ze statystyczną kontrolą procesu i zabezpieczeniami. Jesteśmy jedyną firmą, która oferuje kompleksowe, zintegrowane rozwiązanie.
