PolskaKołki Lite z Zadziorami

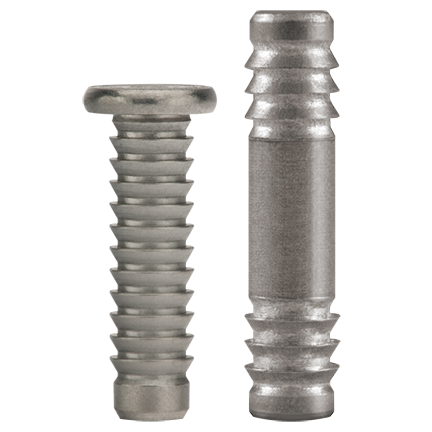

Kołki lite z zadziorami SPIROL zostały stworzone specjalnie do stosowania w elastycznych tworzywach sztucznych, gdzie wymagana jest optymalna odporność na siłę osiową. Uniesione zadziory są skierowane do tyłu, w kierunku przeciwnym do kierunku wprowadzania. Po instalacji tworzywo sztuczne wypełni obszar wokół prętów, zapewniając maksymalną retencję. Kołki z zadziorami są idealne do zastosowań wymagających dużej wytrzymałości na wyrywanie (rozciąganie) i zapobiegających demontażowi (np. zabezpieczonych przed manipulacją). Kołki z zadziorami nie są odpowiednie dla kruchych tworzyw sztucznych lub zawierających wysoki procent wypełniaczy. Ponieważ zadziory są wlaściwością promieniową, nie są one odporne na obracanie się dwóch elementów względem siebie. W tym celu należy użyć radełka prostego lub spiralnego. Wszystkie kołki z zadziorami są wyposażone w duży otwór pilotujący, aby ułatwić wyrównanie z otworem i ułatwić instalację.
Jeśli wymagany jest sprzęt montażowy, SPIROL oferuje również standardową, kompleksową linię urządzeń do montażu kołków, od modułów manualnych do w pełni automatycznych, z mocowaniem lub bez, aby spełnić wszelkie wymagania.
Pomoc techniczna w zakresie zastosowań: Jeśli potrzebujesz pomocy w doborze odpowiedniego kołka litego - w tym zalecanego rozmiaru otworu, tolerancji i metody montażu - poproś o wsparcie techniczne! Chętnie pomożemy!
Rodzaje Kołków z Zadziorami

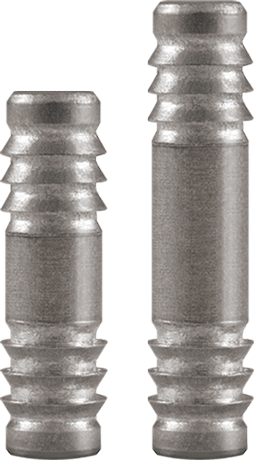

Kołek Press-N-Lok™
Kołek BP100 Press-N-Lok™ firmy SPIROL ma przeciwległe zadziory na każdym końcu i jest przeznaczony do trwałego mocowania dwóch plastikowych elementów do siebie, takich jak dwie połówki plastikowej obudowy.
Kołki Press-N-Lok™ są instalowane w dwóch etapach:
Najpierw należy wcisnąć kołki w jedną połowę plastikowej obudowy.
Następnie wyrównać drugą połowę obudowy z odsłoniętymi kołkami i wcisnąć na miejsce.
Podczas instalacji tworzywo sztuczne wypełni obszar wokół prętów, zapewniając maksymalną odporność na siły osiowe. Kołki Press-N-Lok™ firmy SPIROL są standardowo produkowane z lekkiego, bezołowiowego aluminium i dostępne na zamówienie w wersji z austenitycznej stali nierdzewnej. Kołki SPIROL Press-N-Lok™ są dostępne w średnicach od 2 do 4 mm.

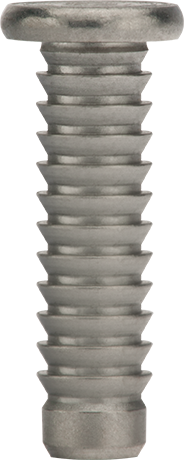

Kołek z zadziorami z łbem
Kołek z zadziorami z łbem FH400 firmy SPIROL ma szereg zadziorów rozciągających się na całej długości elementu. Kołki z zadziorami i łbem są doskonałym zamiennikiem wkrętów samogwintujących w plastikowych zespołach, ponieważ są instalowane w standardowych formowanych (lub wierconych) otworach. Ich instalacja przebiega szybciej niż wkręty i eliminują problemy związane z gwintem krzyżowym lub przekrzywieniem podczas instalacji. W przeciwieństwie do śrub, które są podatne na cofnięcie (lub poluzowanie) podczas dokręcania, kołki z zadziorami są utrzymywane przez plastikowe wypełnienie nad agresywnie zaprojektowanymi zadziorami. Łeb zapewnia pozytywny opór i służy również do mocowania cienkich elementów do grubszych elementów w ramach złożenia. Kołki z łbem i z ząbkami FH400 firmy SPIROL są dostępne w średnicach metrycznych od Ø2 mm do Ø6 mm oraz średnicach calowych od Ø0,078„ (5/64) do Ø0,250” (1/4) w wersji ze stali niskowęglowej i austenitycznej stali nierdzewnej.
Dodatkowe Opcje Kołków Litych

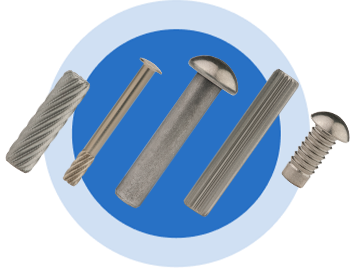

Konfigurowalne rozwiązania
Jeśli nie możesz znaleźć w naszej standardowej ofercie kołka litego o wymaganej średnicy, długości, materiale lub wykończeniu, lub jeśli nie masz pewności, jaki typ kołka jest odpowiedni, poproś nasz zespół o wsparcie techniczne. Pomożemy Ci wybrać najbardziej opłacalne rozwiązanie dla Twojego zastosowania.
Technologia instalacji kołków
Oprócz szerokiej gamy komponentów przeznaczonych do łączenia i montażu SPIROL oferuje również kompleksową linię urządzeń do osadzania kołków, umożliwiających ekonomiczny i precyzyjny montaż elementów. Nasze rozwiązania instalacyjne obejmują zarówno maszyny ręczne, jak i w pełni zautomatyzowane moduły ze statystyczną kontrolą procesu i wieloma rodzajami zabezpieczeń. Jesteśmy jedyną firmą, która oferuje kompleksowe, zintegrowane rozwiązanie.
Przykłady zastosowań
Kołek mocujący do plastikowego uchwytu do ładowania samochodów elektrycznych
Problem Klienta:
Producent uchwytów do ładowania pojazdów elektrycznych borykał się z dużą ilością odpadów podczas montażu z powodu zdzierania tworzywa sztucznego przez śruby. Producent chciał zastąpić śruby trwałymi, odpornymi na manipulacje elementami mocującymi, które również wspierałyby produkcję zgodną z zasadami lean manufacturing.
Rozwiązanie SPIROL:
- Dział techniczny firmy SPIROL zalecił zastąpienie śrub kołkami Press-N-Lok™ zaprojektowanymi specjalnie do mocowania elementów z tworzyw sztucznych.
- Kołki Press-N-Lok™ mają wypustki zapewniające dobre dopasowanie do tworzyw sztucznych. Po wciśnięciu kołków w tworzywo sztuczne wypustki wypierają materiał, z którego wykonane jest tworzywo. Po zainstalowaniu tworzywo sztuczne wypełnia przestrzeń za wypustkami, blokując kołki na miejscu.
- Czas montażu kołków Press-N-Lok™ uległ znacznemu skróceniu, a koszty wyposażenia montażowego obniżyły się w porównaniu z wcześniej stosowanymi śrubami.
- Kołki Press-N-Lok™ firmy SPIROL uprościły proces montażu i wyeliminowały odpady związane z montażem śrub.
Kołek zawiasu w mechanizmie zatrzasku klamki wewnętrznej samochodu
Problem Klienta:
Producent klamek drzwi samochodowych zwrócił się do firmy SPIROL z prośbą o polecenie kołka zawiasu, który wyeliminowałby zjawisko szumu, skrzypienia i grzechotania powodowane przez nit półrurkowy, z którego korzystał w swoim zespole.
Rozwiązanie SPIROL:
- Kołek zatrzaskowy LP500 SPIROL do użytku w tworzywach sztucznych opracowano specjalnie z myślą o rynku klamek i zatrzasków dla branży motoryzacyjnej.
- Karbowany odcinek pod głowicą kołka zatrzaskowego LP500 do użytku w tworzywach sztucznych blokuje kołek w elemencie nośnym z tworzywa sztucznego, zapewniając prawidłowy obrót klamki, podczas gdy sam kołek pozostaje nieruchomy. Całkowicie eliminuje to również obawy związane ze zjawiskiem piszczenia i grzechotania.
- Ponieważ kołek jest pewnie osadzony na miejscu po instalacji, wyeliminowano wszystkie czynności pomocnicze, takie jak nitowanie i kucie.
- Zastąpienie dotychczasowego nitu półrurkowego kołkiem zatrzaskowym LP500 do użytku w tworzywach sztucznych uprościło proces montażu, poprawiło wydajność produkcji, wyeliminowało konieczność używania środków smarnych i poprawiło ogólną jakość produktu.
Lokalny projekt. Globalna dostępność.
SPIROL dysponuje zespołem inżynierów aplikacyjnych na całym świecie, którzy wspierają klientów w procesie projektowania. Całość uzupełniają nowoczesne centra produkcyjne oraz globalna sieć magazynów, ułatwiające logistykę i terminową dostawę produktów.
Masz problem produkcyjny, którego nie możesz rozwiązać? Nasi eksperci uwielbiają wyzwania. Doradzanie skutecznych rozwiązań spełniających Twoje wymagania jest tym, co robimy najlepiej. Zadzwoń do nas lub wypełnij poniższy formularz, aby się z nami skontaktować!
