PolskaMolded-In
SPIROL produkuje kilka różnych typów ograniczników naprężeń do obtrysku, które są przeznaczone do montażu w plastikowym zespole podczas procesu formowania. Podczas formowania ograniczników naprężeń w zespole z tworzywa sztucznego, czas formowania wydłuża się, ponieważ operator lub robot typu pick-and-place musi załadować każdy ogranicznik naprężeń na kołek (kołki) przed zamknięciem formy. Wymagane jest precyzyjne umieszczenie ogranicznika naprężeń do obtrysku nad trzpieniem kołka; w przeciwnym razie może dojść do uszkodzenia formy.
Owalne graniczniki naprężeń do obtrysku SPIROL serii CL460 i CL500 formowane muszą być obtryskiwane, podczas gdy precyzyjnie obrabiane aluminiowe CL6000 i CL6100, precyzyjnie obrabiany mosiądz CL8000 i CL8100 oraz aluminium ogólnego przeznaczenia CL620 mogą być obtryskiwane lub wciskane w zespół. Wszystkie obtryskiwane ograniczniki naprężeń SPIROL mogą być formowane przy użyciu standardowych kołków.

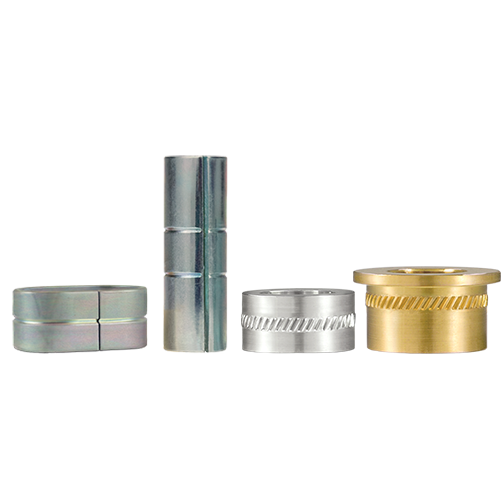

Standardowe ograniczniki naprężeń do obtrysku SPIROL obejmują: seria CL500, seria CL460 - owalne, seria CL6000, CL6100 i CL620 Aluminium oraz seria CL8000 i CL8100 Mosiądz.
Pomoc techniczna: Jeśli potrzebujesz pomocy w doborze odpowiedniego ogranicznika naprężeń - w tym zalecanej grubości tworzywa sztucznego, rozmiaru otworu i tolerancji dla swojego zespołu, poproś o pomoc techniczną! Chętnie pomożemy!
Symetryczne (okrągłe) ograniczniki naprężeń do obtrysku
Do obtrysku

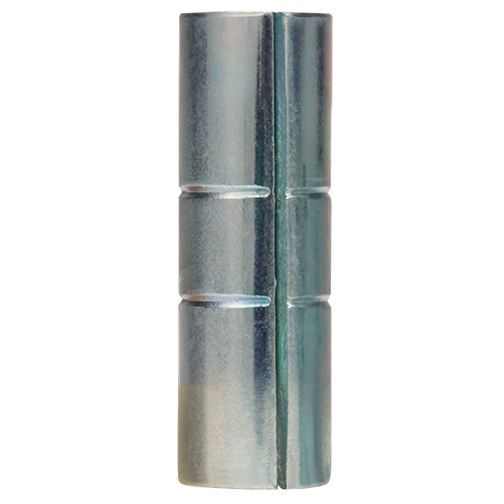

Seria CL500 jest produkowana ze stali niskowęglowej ze szwem na styk, aby zapobiec przedostawaniu się tworzywa sztucznego do wewnętrznej średnicy ogranicznika naprężeń podczas procesu formowania. Zapewnia to również funkcję zapobiegającą obracaniu się po zamontowaniu. Promieniowe rowki zapewniają osiową retencję. CL500 jest przeznaczony do użytku ze śrubami klasy ISO 8.8/klasy 5.
Precyzyjnie wykonane symetryczne ograniczniki naprężeń
Aluminium
Seria CL6000 jest wykonana z aluminium 2024, ponieważ ten materiał zapewnia najlepsze połączenie wytrzymałości, odporności na korozję, skrawalności i kosztów. Dodatkowymi zaletami aluminium jest jego lekkość (1/3 wagi mosiądzu), 40% wytrzymałość w porównaniu do mosiądzu i brak zawartości ołowiu. Ograniczniki te mogą być formowane lub wciskane w inne elementy. Precyzyjnie obrobiona tolerancja ID umożliwia prawidłowe osadzenie na kołku rdzenia podczas formowania. Podczas wciskania w zespół elementy te są wyposażone w prowadnik, który umożliwia ich samodzielne utrzymanie się w otworze przed finalnym osadzeniem. Po zainstalowaniu radełko zapewnia, że element pozostanie na miejscu. CL6000 jest przeznaczony do użytku ze śrubami klasy ISO 10.9/klasy 8.
CL6000 zastępuje CL600
Mosiądz
Seria CL8000 jest wykonana z mosiądzu 360. Podobnie jak CL6000, CL8000 może być formowany lub wciskany w inne elementy. Zastosowania mosiężnych i aluminiowych ograniczników naprężeń SPIROL są bardzo podobne, jednak aby pomieścić śrubę tej samej klasy, ograniczniki mosiężne mają większą grubość ścianki ze względu na niższą granicę plastyczności materiału. Chociaż zwiększa to rozmiar i wagę elementu w porównaniu do CL6000, grubsza ścianka zapewnia większą powierzchnię nośną dla współpracującego elementu. Najczęstszym powodem, dla którego projektant może wybrać CL8000, są sytuacje, które wymagają odejścia od aluminium na wykresie serii galwanicznej, aby uczynić ogranicznik bardziej szlachetnym. CL8000 jest przeznaczony do użytku ze śrubami klasy ISO 10.9/klasy 8.
CL8000 zastępuje CL800
Precyzyjnie obrobione ograniczniki naprężeń z łbem
Aluminiowy z Łbem
Aluminiowy ogranicznik naprężeń z łbem CL6100 jest taki sam jak CL6000, z dodatkowym łbem. Łeb zapewnia dodatkową powierzchnię nośną na współpracującym elemencie, gdy nie jest używana śruba kołnierzowa lub podkładka.
CL6100 zastępuje CL601
Mosiężny z Łbem
Mosiężne ograniczniki naprężeń z łbem CL8100 są takie same jak CL8000 z dodatkowym łbem. Podobnie jak w przypadku CL6100, łeb zapewnia dodatkową powierzchnię nośną na współpracującym elemencie, gdy nie jest używana śruba kołnierzowa lub podkładka.
CL8100 zastępuje CL801
Obrabiane symetryczne ograniczniki naprężeń ogólnego przeznaczenia
Aluminium
CL620 jest przeznaczona do użytku w niekrytycznych aplikacjach i branżach o łagodnych wymaganiach montażowych. Podobnie jak CL6000, CL620 jest produkowana z lekkiego, bezołowiowego aluminium, oferowanego w mniejszym zakresie rozmiarów z dużymi tolerancjami, które umożliwiają wysoce wydajną produkcję. W przypadku wysoce zautomatyzowanych aplikacji z rygorystycznymi wymaganiami dotyczącymi tolerancji lub jeśli wymagana jest konfiguracja z łbem, należy rozważyć standardowe linie CL6000/CL6100.
Owalne ograniczniki naprężeń do obtrysku
Do obtrysku - owalne

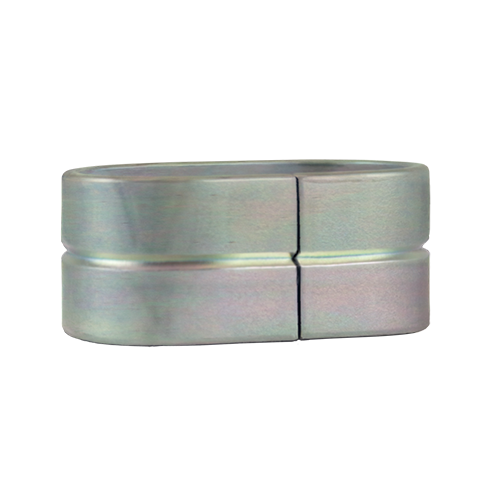

Seria CL460 jest podobna do owalnej serii CL400, ale jest produkowana ze szwem na styk, aby zapobiec przedostawaniu się plastiku do wewnętrznej średnicy podczas procesu formowania. Wykonana ze stali wysokowęglowej, seria ta posiada 2,25 mm dodatkowego luzu na jednej osi. CL460 jest przeznaczony do użytku ze śrubami klasy ISO 8.8.
Dodatkowe typy ograniczników naprężeń
Konfigurowalne rozwiązania
Jeśli nie możesz znaleźć ogranicznika naprężeń w wymaganym rozmiarze, długości, materiale lub wykończeniu w naszej standardowej ofercie, lub jeśli nie masz pewności, który ogranicznik jest odpowiedni, poproś nasz zespół o wsparcie techniczne. Pomożemy Ci znaleźć najbardziej opłacalne rozwiązanie.
