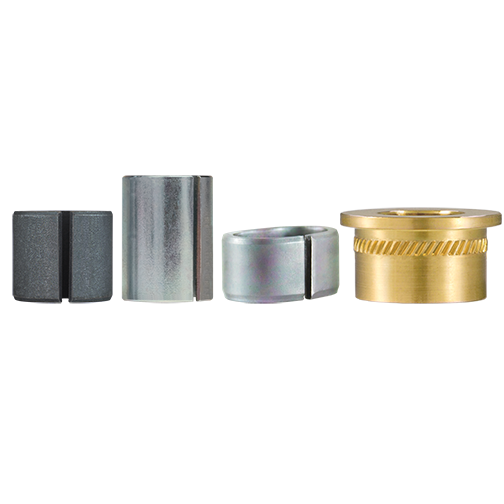

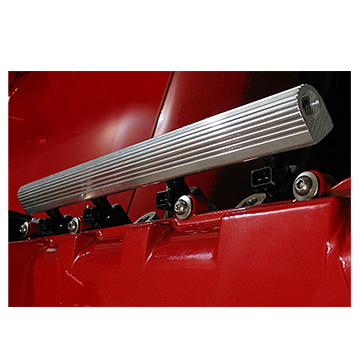

Instalowane po Formowaniu

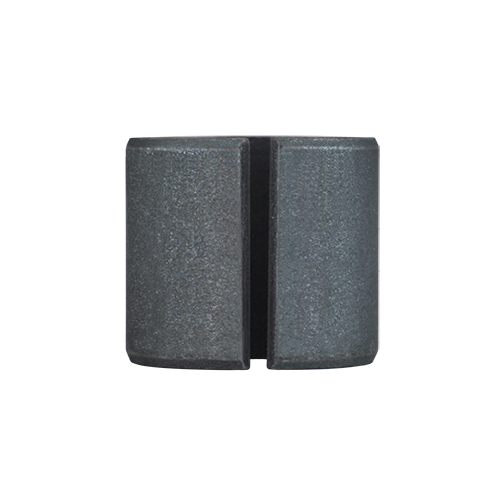

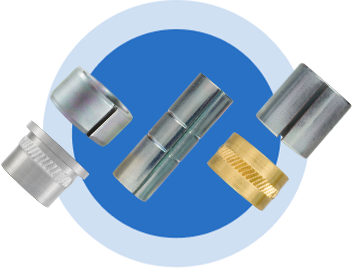

Ogranicznik naprężeń serii CL220 jest produkowany ze stali wysokowęglowej i przeznaczony do montażu po formowaniu. Siła generowana podczas instalacji zapewnia samozatrzymanie w zespole. Elastyczna średnica pozwala na szerokie tolerancje otworów, a szczelina jest zaprojektowana tak, aby części nie blokowały się w stanie swobodnym. Po zainstalowaniu CL220 zapewnia minimalny luz 1 mm wokół średnicy śruby, aby skompensować niewspółosiowość. CL220 jest jedynym standardowym ogranicznikiem naprężeń wykończonym powłoką ochronną ArmorGalv®, powłoką termodyfuzyjną ze stopu cynku uzupełnioną dwoma uszczelniaczami, która zapewnia ponad 1000 godzin ochrony przed mgłą solną w zastosowaniach wysoce korozyjnych, takich jak motoryzacja, przemysł morski, górnictwo i produkcja przemysłowa. Dodatkowe zalety ArmorGalv® obejmują brak nieznacznych powierzchni, ponieważ cała wewnętrzna średnica (ID) ogranicznika otrzymuje pełną powłokę i ochronę. CL220 jest przeznaczona do użytku ze śrubami klasy ISO 8.8. CL220 oferuje najszerszy zakres standardowych kombinacji średnicy i długości, aby spełnić różnorodne wymagania.

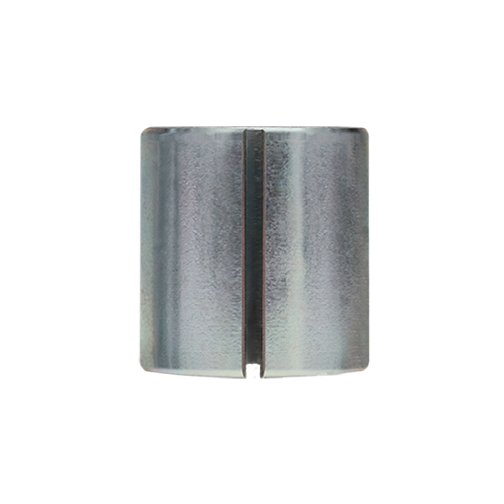

Podobnie jak seria CL220, ogranicznik naprężeń o cienkim profilu CL200 ma mniejszą średnicę wewnętrzną (ID) po włożeniu i zmniejszony ogólny profil z mniejszym prześwitem wokół śruby. Po zainstalowaniu CL200 zapewnia minimalny prześwit 0,5 mm w porównaniu do większego minimalnego prześwitu 1 mm zapewnianego przez CL220. CL200 jest przeznaczona do użytku ze śrubami klasy ISO 8.8.

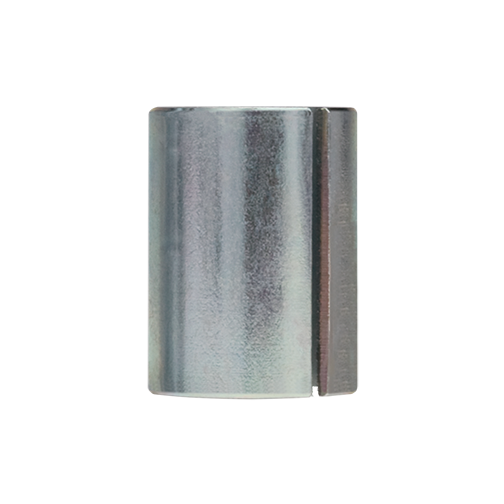

CL350 został zaprojektowany z grubszą ścianką dla zwiększenia powierzchni nośnej podczas zaciskania na miękkich materiałach współpracujących. Duży luz śrub pomaga również w wyrównaniu pozycji, gdy w zespole używanych jest wiele ograniczników naprężeń. CL350 jest przeznaczona do użytku ze śrubami klasy ISO 10.9.

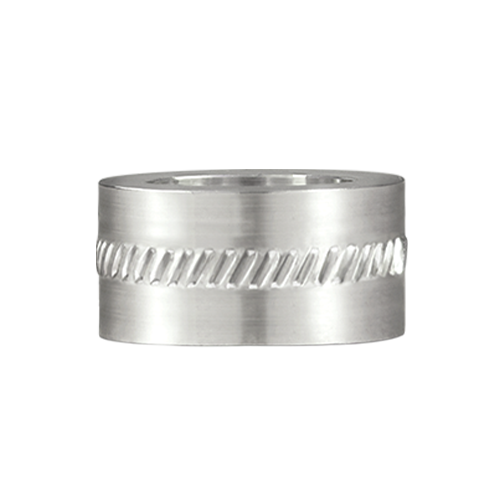

Seria CL6000 jest wykonana z aluminium 2024, ponieważ ten materiał zapewnia najlepsze połączenie wytrzymałości, odporności na korozję, skrawalności i kosztów.  Dodatkowymi zaletami aluminium jest jego lekkość (1/3 wagi mosiądzu), 40% wytrzymałość w porównaniu do mosiądzu i brak zawartości ołowiu.  Ograniczniki te mogą być formowane lub wciskane w inne elementy.  Precyzyjnie obrobiona tolerancja ID umożliwia prawidłowe osadzenie na kołku rdzenia podczas formowania. Podczas wciskania w zespół elementy te są wyposażone w prowadnik, który umożliwia ich samodzielne utrzymanie się w otworze przed finalnym osadzeniem.  Po zainstalowaniu radełko zapewnia, że element pozostanie na miejscu.  CL6000 jest przeznaczony do użytku ze śrubami klasy ISO 10.9/klasy 8.

CL6000 zastępuje CL600

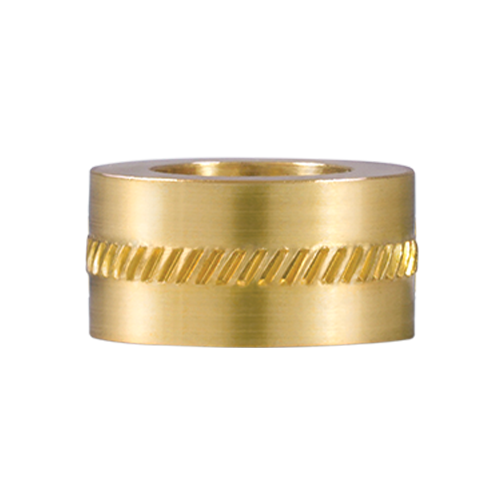

Seria CL8000 jest wykonana z mosiądzu 360.  Podobnie jak CL6000, CL8000 może być formowany lub wciskany w inne elementy.  Zastosowania mosiężnych i aluminiowych ograniczników naprężeń SPIROL są bardzo podobne, jednak aby pomieścić śrubę tej samej klasy, ograniczniki mosiężne mają większą grubość ścianki ze względu na niższą granicę plastyczności materiału.  Chociaż zwiększa to rozmiar i wagę elementu w porównaniu do CL6000, grubsza ścianka zapewnia większą powierzchnię nośną dla współpracującego elementu.  Najczęstszym powodem, dla którego projektant może wybrać CL8000, są sytuacje, które wymagają odejścia od aluminium na wykresie serii galwanicznej, aby uczynić ogranicznik bardziej szlachetnym.  CL8000 jest przeznaczony do użytku ze śrubami klasy ISO 10.9/klasy 8.

CL8000 zastępuje CL800

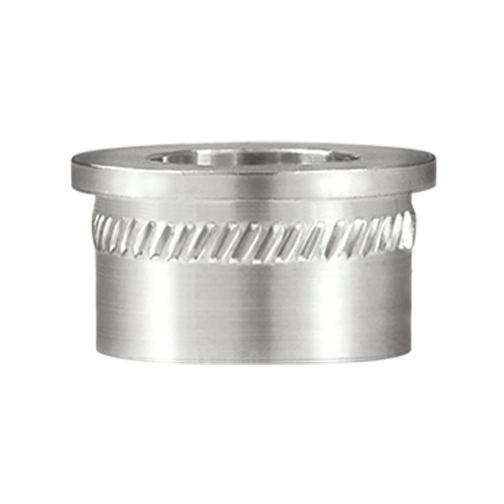

Aluminiowy ogranicznik naprężeń z łbem CL6100 jest taki sam jak CL6000, z dodatkowym łbem.  Łeb zapewnia dodatkową powierzchnię nośną na współpracującym elemencie, gdy nie jest używana śruba kołnierzowa lub podkładka.

CL6100 zastępuje CL601

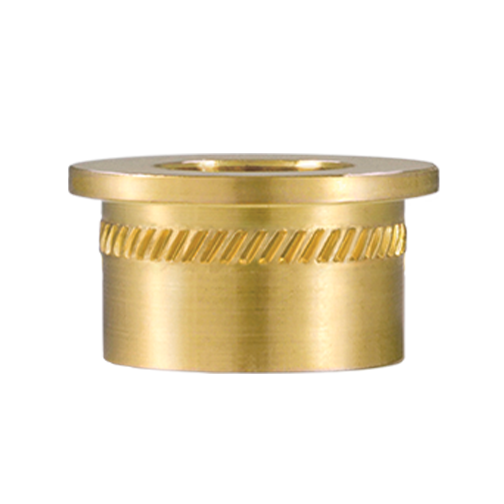

Mosiężne ograniczniki naprężeń z łbem CL8100 są takie same jak CL8000 z dodatkowym łbem. Podobnie jak w przypadku CL6100, łeb zapewnia dodatkową powierzchnię nośną na współpracującym elemencie, gdy nie jest używana śruba kołnierzowa lub podkładka.

CL8100 zastępuje CL801

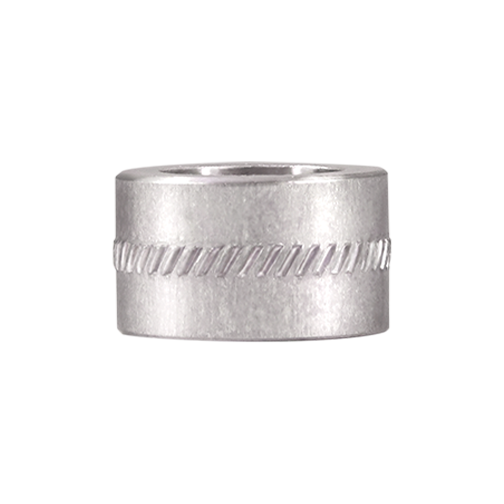

CL620 jest przeznaczona do użytku w niekrytycznych aplikacjach i branżach o łagodnych wymaganiach montażowych. Podobnie jak CL6000, CL620 jest produkowana z lekkiego, bezołowiowego aluminium, oferowanego w mniejszym zakresie rozmiarów z dużymi tolerancjami, które umożliwiają wysoce wydajną produkcję. W przypadku wysoce zautomatyzowanych aplikacji z rygorystycznymi wymaganiami dotyczącymi tolerancji lub jeśli wymagana jest konfiguracja z łbem, należy rozważyć standardowe linie CL6000/CL6100.

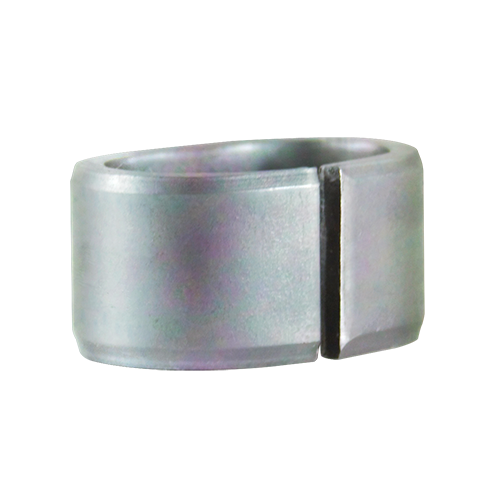

Wykonana ze stali wysokowęglowej, owalna seria CL400 posiada 2,25 mm dodatkowego luzu na jednej osi, zapewniając dodatkową elastyczność w stosunku do okrągłych ograniczników w zakresie tolerancji linii środkowej i stack-up. Podobnie jak CL200 i CL350, ten dzielony owalny ogranicznik jest formowany na zimno, a napięcie sprężyny zapewnia utrzymanie elementu w otworze. Metoda formowania na zimno zapewnia znaczne oszczędności kosztów w porównaniu z produktami obrabianymi maszynowo o podobnych cechach i właściwościach. CL400 jest przeznaczony do użytku ze śrubami klasy ISO 8.8.
