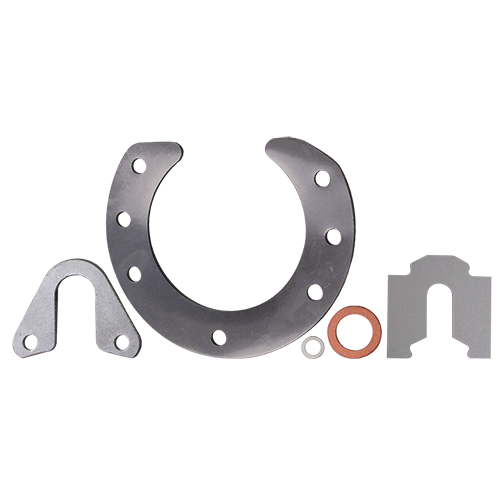

Metalowe i Niestandardowe Podkładki Precyzyjne

SPIROL specjalizuje się w produkcji na zamówienie precyzyjnych Podkładek Precyzyjnych, specjalnych podkładek i cienkich dystansów o wąskich tolerancjach. Podkładki Precyzyjne są często stosowane jako kompensatory w celu wyrównania skumulowanych tolerancji między współpracującymi elementami. Podkładki mogą również znacznie skrócić czas produkcji i obniżyć koszty, ponieważ eliminują konieczność precyzyjnej obróbki każdego elementu w celu uzyskania odpowiedniego dopasowania i funkcjonowania całego zespołu.

SPIROL produkuje szeroką gamę różnych typów precyzyjnych podkładek regulacyjnych i wyznacza standardy jakości produktów, usług i wartości na rynku lotniczym/obronnym, rolniczym/ciężkiego sprzętu, sprzętu przemysłowego i innych. Oprócz niestandardowych podkładek regulacyjnych specjalizujemy się także w cienkich podkładkach dystansowych i podkładkach specjalnych tworzonych specjalnie według specyfikacji klienta. Naszą mocną stroną jest opłacalna produkcja krótkich serii wytłoczek o grubości od 0,02 mm (.001") do 9,5 mm (.375") w ilościach od jednej sztuki do tysięcy. Poniżej znajduje się próbka różnych rodzajów podkładek oferowanych przez SPIROL:

Podkładki Płaskie
Podkładki Cienkie
Podkładki Poddane Obróbce Cieplnej
Podkładki Pojedyncze
Podkładki Regulowane
Podkładki Laminowane
Podkładki Łączone Krawędziowo
Podkładki Specjalne
Podkładki Oporowe
Cienkie Dystanse

Nasze bogate zasoby standardowych surowców, zarówno w postaci pojedynczych arkuszy, jak i laminowanych podkładek, umożliwiają nam szybką realizację zamówień. Oprócz tysięcy gotowych standardowych typów i rozmiarów materiałów SPIROL wyprodukuje również podkładki z dowolnego specjalnego materiału, który zamówimy u naszych certyfikowanych dostawców.

Różne materiały oferują określone korzyści w zależności od wymagań aplikacji, w tym odporność na korozję, odporność na zużycie i inne. Dostępnych jest również wiele opcji wykończenia, które chronią podkładki przed szczególnymi warunkami środowiskowymi, takimi jak narażenie na działanie soli i substancji żrących, wilgoć i korozja galwaniczna. Inżynierowie SPIROL mogą pomóc Ci w wyborze najbardziej opłacalnej kombinacji materiału i wykończenia dla Twojego zespołu!

Zapytanie ofertowe Poproś o pomoc techniczną

Pobierz katalog

Rodzaje podkładek

SPIROL produkuje podkładki przy użyciu różnych metod tłoczenia, procesów obróbki skrawaniem i technologii laserowej, aby spełnić określone wymagania dotyczące czasu realizacji i całkowitych kosztów. Niezależnie od tego, czy projekt dotyczy prototypu, krótkiej serii czy wymagań długoterminowych, SPIROL ma rozwiązanie pozwalające zminimalizować koszty poprzez kontrolowanie - a nawet wyeliminowanie - kosztów narzędzi. Oprócz elastyczności w naszych podstawowych operacjach SPIROL wykonuje również większość procesów wtórnych we własnym zakresie, w tym obróbkę cieplną, szlifowanie, docieranie, polerowanie z dużą prędkością, gratowanie, wykańczanie i pasywację. Umożliwia to firmie SPIROL utrzymanie kontroli nad jakością, kosztami i czasem realizacji naszych podkładek.

SPIROL produkuje podkładki o grubości od 0,02 mm do 9,5 mm (.001" do .375"), wykonane na zamówienie zgodnie ze specyfikacją klienta, z obszernego asortymentu standardowych surowców, w tym między innymi:

Stal węglowa
Stal nierdzewna
Aluminium
Mosiądz
Miedź

Nie znalazłeś tego, czego szukasz?

Potrzebujesz pomocy w zaprojektowaniu podkładki? Inżynierowie SPIROL chętnie Ci pomogą!

Poproś o wsparcie techniczne

Podkładki SPIROL w skrócie

Linia precyzyjnych podkładek firmy SPIROL obejmuje: podkładki specjalne, podkładki oporowe, podkładki laminowane i łączone krawędziowo w konfiguracjach od prostych kształtów OD/ID do złożonych geometrii. Produkty są wykonywane na zamówienie według specyfikacji klienta z obszernego asortymentu surowców o grubości od 0,02 mm (.001") do 9,5 mm (.375").

Procesy produkcyjne i usługi o wartości dodanej są wykonywane we własnym zakresie pod bezpośrednim wpływem systemu jakości SPIROL zarejestrowanego zgodnie z ISO 9001, AS 9100 i IATF 16949, a także akredytacji Nadcap w zakresie pasywacji oraz obróbki wiązką laserową (LBM) i cięcia. Możemy dostarczyć produkty - w tym prototypy - w ilościach od jednej sztuki do tysięcy. Mamy również wykwalifikowanych podwykonawców spełniających specjalne wymagania wykraczające poza nasze możliwości.

Możliwości

Operacje podstawowe

Wytłaczanie
SWAT™ (Stamping Without a Tool, tłoczenie bez narzędzi) — własny proces
Wycinanie laserowe CNC
Obróbka mechaniczna CNC

Operacje dodatkowe

Obróbka cieplna
Obróbka mechaniczna
Szlifowanie
Docieranie
Mikropolerowanie / usuwanie zadziorów
Łączenie krawędzi
Oznaczenie części
Opakowania specjalne

Narzędzia

Narzędzia standardowe, wyprodukowane z precyzją zapewnianą przez obrabiarki CNC

Materiały

Standardowe dla naszej branży podkładki, arkusze i zwoje, materiały laminowane i specjalne, calowe i metryczne

Wykończenia

Pasywacja
Czarny tlenek
Inne wykończenia dostępne na życzenie
Powłoka cynkowa
Anodowane
Powłoka kadmowa
Powlekane Kolorem

Opcje opakowań niestandardowych

SPIROL pakuje precyzyjne podkładki regulacyjne, niestandardowe podkładki i cienkie podkładki dystansowe, aby zapewnić stabilność wymiarową i zachować mikrowykończone i powlekane powierzchnie podczas całego procesu wysyłki. Jest to szczególnie ważne w przypadku bardzo cienkich, delikatnych części. W tym celu dostępne są takie opcje jak stos lub opakowanie próżniowe. SPIROL oferuje również specjalne opcje pakowania dostosowane do indywidualnych wymagań.

Stos: polega na ułożeniu kilku okrągłych podkładek i bezpiecznym zawinięciu ich w paczkę, podobną do stosu monet.
Opakowanie próżniowe: składa się z pojedynczej podkładki lub wielu podkładek na kartonowym ekranie, przymocowanych poprzez uszczelnienie próżniowe.

Opcje pakowania zestawów:

SPIROL oferuje różne opcje zestawów, aby uprościć proces montażu i zmniejszyć całkowity koszt.

Zestawy podkładek: wiele grubości podkładek połączonych razem. W miejscu montażu operator po prostu rozwiązuje zestaw podkładek, oddziela warstwy i instaluje podkładkę o wymaganej grubości w zespole.
Podkładki klejone na krawędziach: Podkładki o różnych grubościach są układane w stos i lekko klejone na zewnętrznych krawędziach stosu, aby zapewnić łatwy do rozdzielenia zestaw podkładek. Dzięki temu można uzyskać podkładki o różnych grubościach bez konieczności posiadania wielu pozycji magazynowych i lokalizacji magazynowych. Ponieważ podkładki są tylko lekko połączone, nie ulegają one uszkodzeniu podczas rozdzielania. W ten sposób stos oddzielonych podkładek można ponownie umieścić w magazynie i wykorzystać w późniejszym terminie. Ta opcja umożliwia określenie grubości, ilości każdej podkładki oraz kolejności złożenia stosu podkładek. Dowiedz się więcej o zaletach stosowania podkładek klejonych na krawędziach.

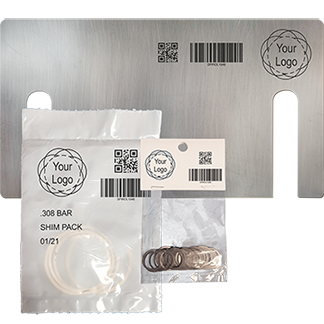

Opcje identyfikacji produktu

SPIROL oferuje wiele stałych i tymczasowych opcji identyfikacji części, w tym:

Etykietowanie kodami kreskowymi
Atramentowe znakowanie części
Torebka i etykieta
Wytrawianie elektrochemiczne
Stemplowanie gumy i metalu
Wytrawianie kwasem
Wytrawianie laserowe
Opakowanie specjalne

Przykłady zastosowań

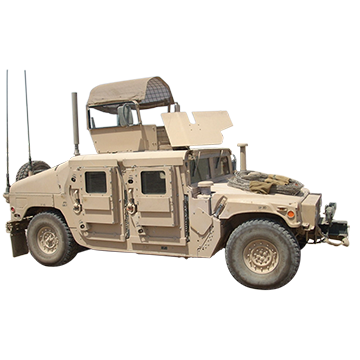

Podkładki regulacyjne w zawiasach drzwi pojazdów opancerzonych

Problem Klienta:

Producent wojskowych pojazdów opancerzonych zwrócił się do firmy SPIROL, aby zamówić szybką dostawę pakietów podkładek regulacyjnych pod zawiasy drzwi we wspomnianych pojazdach. Rozstaw ma zasadnicze znaczenie dla procesu spawania, gdyż zapewnia właściwe uszczelnienie i zamykanie drzwi. Producent rozważał zastosowanie pakietu podkładek regulacyjnych wykonanych z materiału łączonego powierzchniowo, który wytwarza się z 94 warstw laminatu o grubości 0,002 cala, jednak biorąc pod uwagę rozmiar i konfigurację części, materiały łączone powierzchniowo okazały się być bardzo kosztowne, czas produkcji był długi, a czas potrzebny na dopasowanie wymiarów przekraczał jego wymagania.

Rozwiązanie SPIROL:

Zespół SPIROL ustalił, że zestaw podkładek regulacyjnych łączonych krawędziowo zapewni producentowi optymalną wartość i łatwość montażu.
Zestawy podkładek regulacyjnych łączonych krawędziowo są podobne do podkładek litych, ale w celu uzyskania wymaganej grubości nie trzeba ich układać jedna na drugiej – grubość pojedynczego zestawu podkładek można szybko wybrać, a wybrany zestaw można łatwo umieścić w zespole.
Podkładki łączone krawędziowo oferują szereg korzyści w stosunku do podkładek laminowanych: surowiec do ich produkcji jest tańszy, czas oddzielenia warstw jest o wiele krótszy, a niewykorzystane warstwy podkładek można wykorzystać później, ponieważ nie ulegają uszkodzeniu podczas procesu regulacji.
Podkładki łączone krawędziowo są również bezpieczniejsze, ponieważ do usunięcia warstw przymocowanych krawędziami nie trzeba używać noży, co jest niezbędne w przypadku podkładek laminowanych.
Podkładki regulacyjne SPIROL łączone krawędziowo wyróżniały się bezpieczną, szybką regulacją, kosztami niższymi o 70% oraz krótkim czasem realizacji. Ponadto rozwiązanie SPIROL wyeliminowało koszty oprzyrządowania ze względu na naszą kompleksową technologię beznarzędziowej produkcji.

Czytaj Więcej

Lokalny projekt. Globalna dostępność.

SPIROL dysponuje zespołem inżynierów aplikacyjnych na całym świecie, którzy wspierają klientów w procesie projektowania. Całość uzupełniają nowoczesne centra produkcyjne oraz globalna sieć magazynów, ułatwiające logistykę i terminową dostawę produktów.

Wyświetl wszystkie lokalizacje
