PolskaLekkie zwijane kołki sprężyste

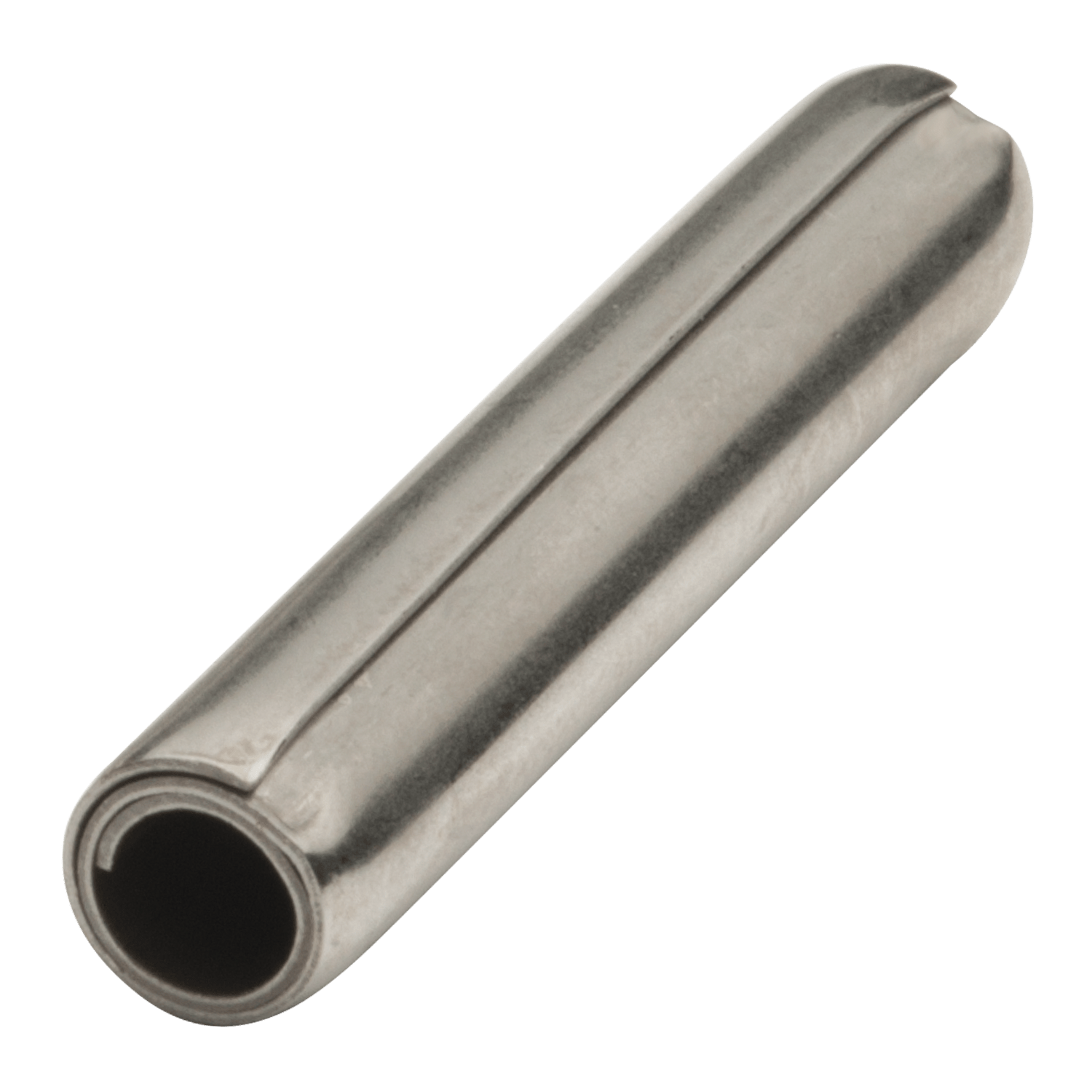

Firma SPIROL wynalazła sprężysty kołek zwijany w 1948 roku. W swojej istocie jest to element złączny, zwijany kołek jest dostępny w trzech wersjach, lekkiej, standardowej i ciężkiej, aby umożliwić projektantowi wybór optymalnej kombinacji wytrzymałości, elastyczności i średnicy, aby dopasować się do różnych materiałów nośnych i wymagań aplikacji. Ich amortyzująca konstrukcja tłumi siły i wibracje, zapobiegając uszkodzeniom otworów i wydłużając żywotność zespołu.
Lekkie kołki sprężyste są ogólnie zalecane do miękkich, kruchych lub cienkich materiałów, takich jak tworzywa sztuczne, aluminium, odlewy ciśnieniowe, ceramika i tam, gdzie otwory znajdują się blisko krawędzi złożenia. W sytuacjach niepoddawanych znacznym obciążeniom takich jak użycie wyłącznie do współosiowania lub jako oś często stosuje się lekkie kołki zwijane ze względu na łatwe umieszczenie w otworze wynikające z mniejszej siły instalacji.
Pomoc techniczna w zakresie zastosowań: Jeśli potrzebujesz pomocy w doborze odpowiedniej średnicy i wytrzymałości sprężystego kołka zwijanego dla swojego złożenia, poproś o pomoc techniczną! Chętnie pomożemy!
Oferta lekkich kołków zwijanych: W przypadku małych ilości kliknij przycisk poniżej. W przypadku większych ilości lub niestandardowych zamówień, złóż zapytanie ofertowe, a jeden z członków naszego zespołu szybko się z Tobą skontaktuje!
Wymiary metryczne - Klasa użytkowa do niskich obciążeń
Lekkie metryczne sprężyste kołki zwijane SPIROL są zgodne z normami ISO 8751 i ASME B18.8.3M i mają średnicę od 1,5 mm do 8 mm. Lekkie kołki zwijane są oferowane ze stali wysokowęglowej, niklowej (austenitycznej) stali nierdzewnej 302/304 i chromowej (martenzytycznej) stali nierdzewnej 420.
Wymiary w calach - Klasa użytkowa do niskich obciążeń
SPIROL oferuje calowe lekkie zwijane kołki spręzyste o średnicach od .062" (1/16) do .312" (5/16). Standardowe materiały obejmują stal wysokowęglową, austenityczną (niklową) stal nierdzewną 302/304 i martenzytyczną (chromową) stal nierdzewną 420. Lekkie calowe kołki zwijane są zgodne z normą ASME B18.8.2.
Dodatkowe typy sprężystych kołków zwijanych

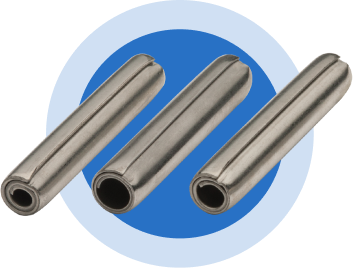

Konfigurowalne rozwiązania
Jeśli nie możesz znaleźć w naszej ogólnej ofercie standardowego sprężystego kołka zwijanego o wymaganej średnicy, długości, materiale lub wykończeniu, lub jeśli nie masz pewności, który kołek jest odpowiedni dla Twojego złożenia, poproś nasz zespół o wsparcie techniczne. Pomożemy Ci znaleźć najbardziej opłacalne rozwiązanie.
Technologia instalacji kołków
Oprócz szerokiej gamy komponentów inżynieryjnych przeznaczonych do łączenia i montażu SPIROL oferuje również kompleksową linię urządzeń do osadzania kołków, umożliwiających ekonomiczny i precyzyjny montaż elementów. Nasze rozwiązania instalacyjne obejmują zarówno maszyny ręczne, jak i w pełni zautomatyzowane stacje robocze ze statystyczną kontrolą procesu i zabezpieczeniami. Jesteśmy jedyną firmą, która oferuje kompleksowe, zintegrowane rozwiązanie.
Przykłady zastosowań

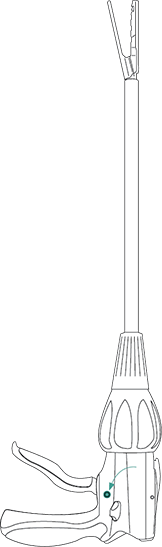

Kołek spustowy w zszywaczu chirurgicznym
Problem Klienta:
Główny producent wyrobów medycznych zwrócił się do SPIROL z prośbą o pomoc w zaprojektowaniu samoustalającego kołka spustowego, aby wyeliminować pękanie plastikowych widełek w zszywaczu chirurgicznym.
Rozwiązanie SPIROL:
- Inżynierowie SPIROL zalecili zastosować lekki, zwijany kołęk sprężysty, zaprojektowany specjalnie do elementów z tworzyw sztucznych w celu zapewnienia odpowiedniej wytrzymałości bez uszczerbku dla elastyczności.
- Kołki zwijane są łatwe w montażu i wywierają niewielkie naprężenia na otwór po montażu, zapewniając przy tym wysoki poziom retencji parametrów użytkowych.
- Oprócz odpowiedniego kołka, inżynierowie SPIROL zarekomendowali rozmiary otworu dla każdego z miejsc mocowania kołka zapewniając, że element będzie działał prawidłowo przez cały okres jego eksploatacji.
- Sprężysty kołek zwijany SPIROL wyeliminował pękanie plastikowego uchwytu, usprawnił działanie mechanizmu spustowego i poprawił ogólną jakość pracy zszywacza chirurgicznego.

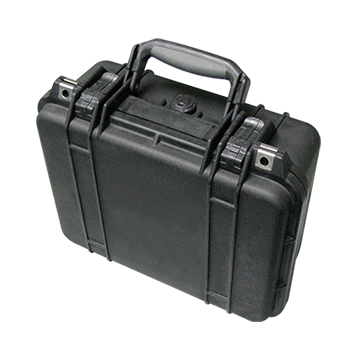

Kołek zawiasu w etui z tworzywa sztucznego
Problem Klienta:
Producent etui z tworzywa sztucznego potrzebował alternatywnego kołka do zastąpienia dwóch jednokierunkowych karbowanych kołków litych, które nie zapewniały niezawodnego dopasowania na wcisk i miały tendencję do wysuwania się z otworu. Ze względu na asymetryczność kołków nie można było również łatwo ustawić do automatycznego podawania.
Rozwiązanie SPIROL:
- Inżynierowie firmy SPIROL zalecili stosowanie lekkich sprężystych kołków zwijanych, zaprojektowanych specjalnie z myślą o zespołach z tworzyw sztucznych.
- Zwiększona elastyczność lekkich kołków zwijanych ułatwia montażu i powoduje wywieranie stałej siły promieniowej na ściankę otworu dla pewniejszego zamocowania.
- Charakterystyka sprężystości lekkich kołków zwijanych jest wyjątkowo korzystna i zapewnia pożądane dopasowanie i działanie zawiasu przez cały okres eksploatacji etui z tworzywa sztucznego.
- Kołki zwijane są symetryczne, mają gładkie, prostopadłe końce i nie blokują się, dlatego nadają się do automatycznego podawania i montażu.

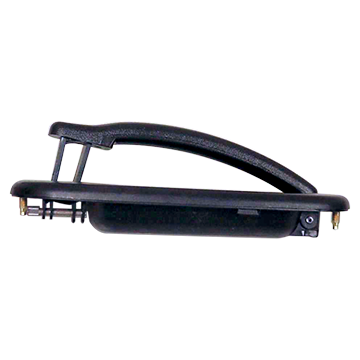

Kołek zawiasu w klamce drzwi samochodowych
Problem Klienta:
Producent z branży motoryzacyjnej używał nitu rurkowego jako kołka zawiasu i zapadki w zespołach klamek do drzwi samochodowych.Zwrócił się do firmy SPIROL z prośbą o pomoc w wyeliminowaniu szumu, skrzypienia i grzechotania, które występowały w przypadku nitów rurowych, ponieważ żadne z tych odgłosów nie jest dopuszczalne w przemyśle motoryzacyjnym. Mocniejsze zamocowanie nitu powodowało pękanie tworzywa sztucznego, a luźniejsze mocowanie powodowało zwiększenie szumu i grzechotania.
Rozwiązanie SPIROL:
- Lekki sprężysty kołek zwijany firmy SPIROL nadaje się idealnie do zespołów z tworzywa sztucznego, ponieważ po wprowadzeniu do otworu ugina się i dopasowuje do otworu z tworzywa sztucznego. Chroni to konstrukcję z tworzywa sztucznego podczas wprowadzania w przeciwieństwie do innych elementów złącznych pasowanych na wcisk, które są nieelastyczne.
- Ponieważ kołek zwijany jest samoustalający, pomocnicze czynności mocujące, takie jak nitowanie, nie są konieczne. Wyeliminowanie nitowania pomaga oszczędzić czas i koszty oraz rozwiązuje problem pękania tworzywa sztucznego na skutek tego procesu.
- Działanie podobne do sprężyny zapobiega uszkodzeniu części dzięki pochłanianiu wszystkich sił wywieranych na zespół.
- Niska siła instalacji, prostopadłe końce i brak szczelin sprawiają, że lekkie kołki zwijane są doskonałe do automatycznego podawania i łatwe w montażu.
Lokalny projekt. Globalna dostępność.
SPIROL dysponuje zespołem inżynierów aplikacyjnych na całym świecie, którzy wspierają klientów w procesie projektowania. Całość uzupełniają nowoczesne centra produkcyjne oraz globalna sieć magazynów, ułatwiające logistykę i terminową dostawę produktów.
Masz problem produkcyjny, którego nie możesz rozwiązać? Nasi eksperci uwielbiają wyzwania. Doradzanie skutecznych rozwiązań spełniających Twoje wymagania jest tym, co robimy najlepiej. Zadzwoń do nas lub wypełnij poniższy formularz, aby się z nami skontaktować!
+48 510 039 345
