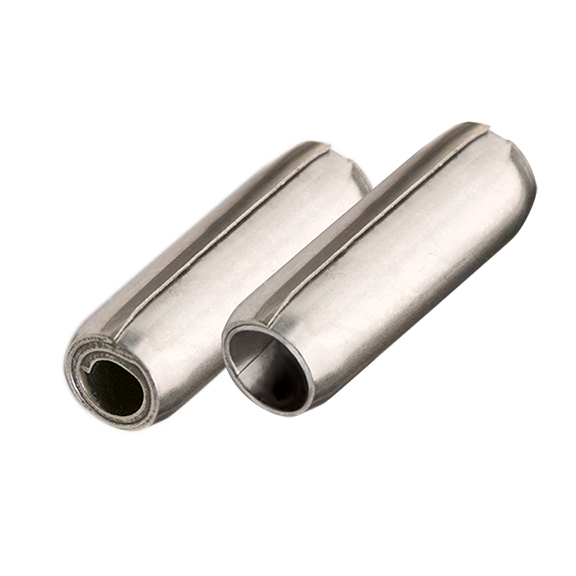

Zwijane kołki sprężyste do konkretnych zastosowań

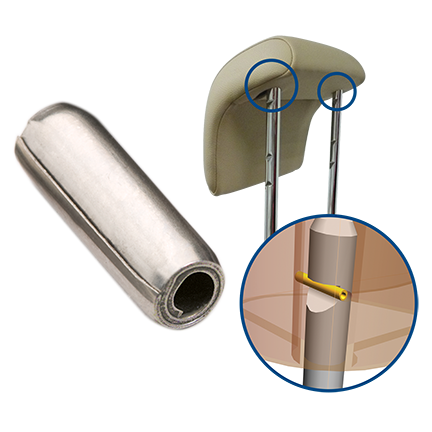

Zwijane kołki sprężyste zagłówków SPIROL Serii 101 zostały zaprojektowane specjalnie do użytku w złożeniach zagłówków samochodowych.  Zalety kołków do zagłówków SPIROL są następujące:

Pochłania wstrząsy i wibracje

Zwiększona produktywność

• 100% kontroli wymiarów
• Symetryczne
• Wyeliminowanie szczepiania się kołków
• Dopasowanie do szerokich tolerancji otworów
• Łatwa instalacja

Uproszczona logistyka

• Globalna dostępność

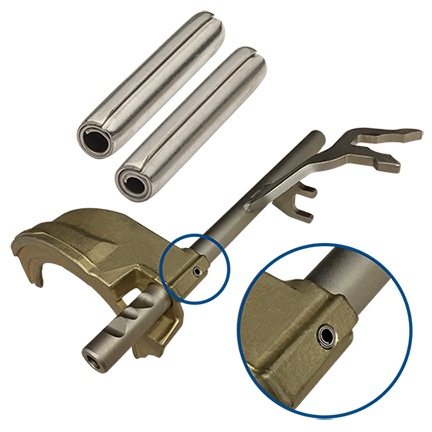

Zwijane kołki sprężyste SPIROL serii 102 zostały zaprojektowane specjalnie do użytku w złożeniach przekładni samochodowych.  Te kołki przekładni są dostępne w standardowej i ciężkiej klasie użytkowej, aby umożliwić projektantowi wybór optymalnej kombinacji wytrzymałości, elastyczności i średnicy w celu dopasowania do różnych materiałów i wymagań aplikacji. Wszystkie kołki do przekładni Serii 102 są w 100% kontrolowane pod względem wymiarów, co zapewnia bezproblemowy montaż.  Dodatkowe zalety obejmują:

• Pochłania wstrząsy i wibracje
• Wyeliminowanie szczepiania się kołków
• Symetryczne
• Łatwy, bezproblemowy montaż
• Idealne do instalacji automatycznej
• Globalna dostępność

Kosmetyczny kołek zwijany Serii 550 został zaprojektowany specjalnie do zastosowań kosmetycznych, aby zapewnić idealną równowagę między wytrzymałością i elastycznością. Konstrukcja 1 i 1/2 zwoju zapewnia, że kosmetyczny kołek zwijany wywiera wystarczającą siłę promieniową, aby osiągnąć stały pożądany moment obrotowy, jednocześnie chroniąc tworzywo sztuczne przed nadmiernymi naprężeniami.

Zastosowanie kosmetycznych kołków zwijanych SPIROL Serii 550 upraszcza proces projektowania i produkcji. Jednolita siła wywierana promieniowo zapewnia kontrolowany ruch zawiasu i tym samym jego jakość, a przy tym pozostaje niezmienna przez okres użytkowania kompaktu. Kontrolowany ruch zawiasu uzyskuje się przy szerszych tolerancjach otworów i niższych kosztach formowania niż w przypadku zastosowania litego kołka lub ciętego drutu.  Wreszcie, niska siła instalacji oraz sprężenie kołka podczas instalacji minimalizuje naprężenia zawiasu i ilość odpadów.  Efektem końcowym jest wydłużenie okresu użytkowania złożenia.

SPIROL oferuje również maszynę instalacyjną Model HC zaprojektowaną specjalnie do montażu kosmetycznych zwijanych kołków sprężystych Serii 550 w kompaktach kosmetycznych.

Oprócz pobrania specyfikacji kosmetycznych kołków zwijanych Serii 550, można również zamówić kompleksowy przewodnik projektowania zawiasów do obudów kosmetycznych, który obejmuje następujące kwestie:

• Definicja zwijanego kołka kosmetycznego Serii 550
• Zalety kosmetycznych kołków zwijanych Serii 550 w porównaniu z innymi kołkami
• Wytyczne projektowe dla zawiasów kilku różnych typów kompaktów
• Techniki pomiarowe dla zwijanych kołków kosmetycznych Serii 550
• Specyfikacje zwijanych kołków kosmetycznych Serii 550
• Opis maszyny instalacyjnej Model HC firmy SPIROL do jednoczesnego instalowania dwóch kołków kosmetycznych w kompakcie

Zamów swój egzemplarz już dziś!

Jeśli potrzebujesz pomocy inżynieryjnej w zakresie nowego złożenia z wykorzystaniem kołków kosmetycznych, poproś o wsparcie techniczne!

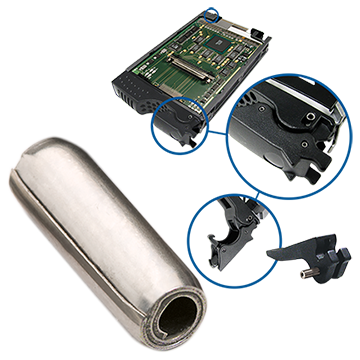

Zwijany kołek sprężynowy SPIROL Serii 880 został zaprojektowany specjalnie do użytku jako kołek zawiasu w mechanizmach blokujących i wysuwających płytki z obwodami drukowanymi PCB.  Jakość zawiasu jest nieporównywalna z innymi metodami mocowania ze względu na niską siłę instalacji oraz sprężenie kołka podczas i po instalacji.  Podobnie jak w przypadku wszystkich zwijanych kołków sprężystych, kołek Serii 880 do zacisków wypychaczy oraz zawiasów blokad kart PCB jest samozaciskowy, a zatem nie są wymagane żadne dodatkowe procesy montażowe. Jednolita promieniowa siła zapewnia kontrolowany ruch zawiasu, który pozostaje niezmienny przez cały okres eksploatacji złożenia.

Zwijany kołek sprężysty do wyrzutnika oraz blokady karty PCB Serii 880 oferuje szeroki zakres korzyści w porównaniu z innymi typami komponentów używanych jako kołki zawiasów - jego cechy:

Elastyczny

• W przeciwieństwie do wszystkich innych kołków, kołek zwijany absorbuje siły, aby zachować integralność połączenia i zapobiec pękaniu zawiasów przez cały okres eksploatacji złożenia.
• Zwijany kołek umożliwia najszersze tolerancje otworów spośród wszystkich kołków wciskanych i nie uszkadza plastiku podczas instalacji.

Samozaciskowy

• Do instalacji nie są wymagane żadne dodatkowe operacje. Wystarczy wcisnąć kołek w otwór.

Odporny na korozję

• Zwijane kołki sprężyste Serii 880 do zacisków wyrzutnika i zawiasów blokady kart PCB są wykonane ze stali nierdzewnej, dzięki czemu nie ulegają korozji.

Możliwość instalacji ręcznej lub automatycznej

• Niezależnie od tego, czy kołek jest instalowany ręcznie, czy za pomocą automatycznego sprzętu do instalacji, kołek zwijany instaluje się łatwo przy niewielkich siłach.
• Ponieważ jest on symetryczny, nie jest wymagana jego orientacja przed włożeniem do zacisków wyrzutnika lub zawiasów blokady karty PCB.
