PolskaKołek Press-N-Lok™

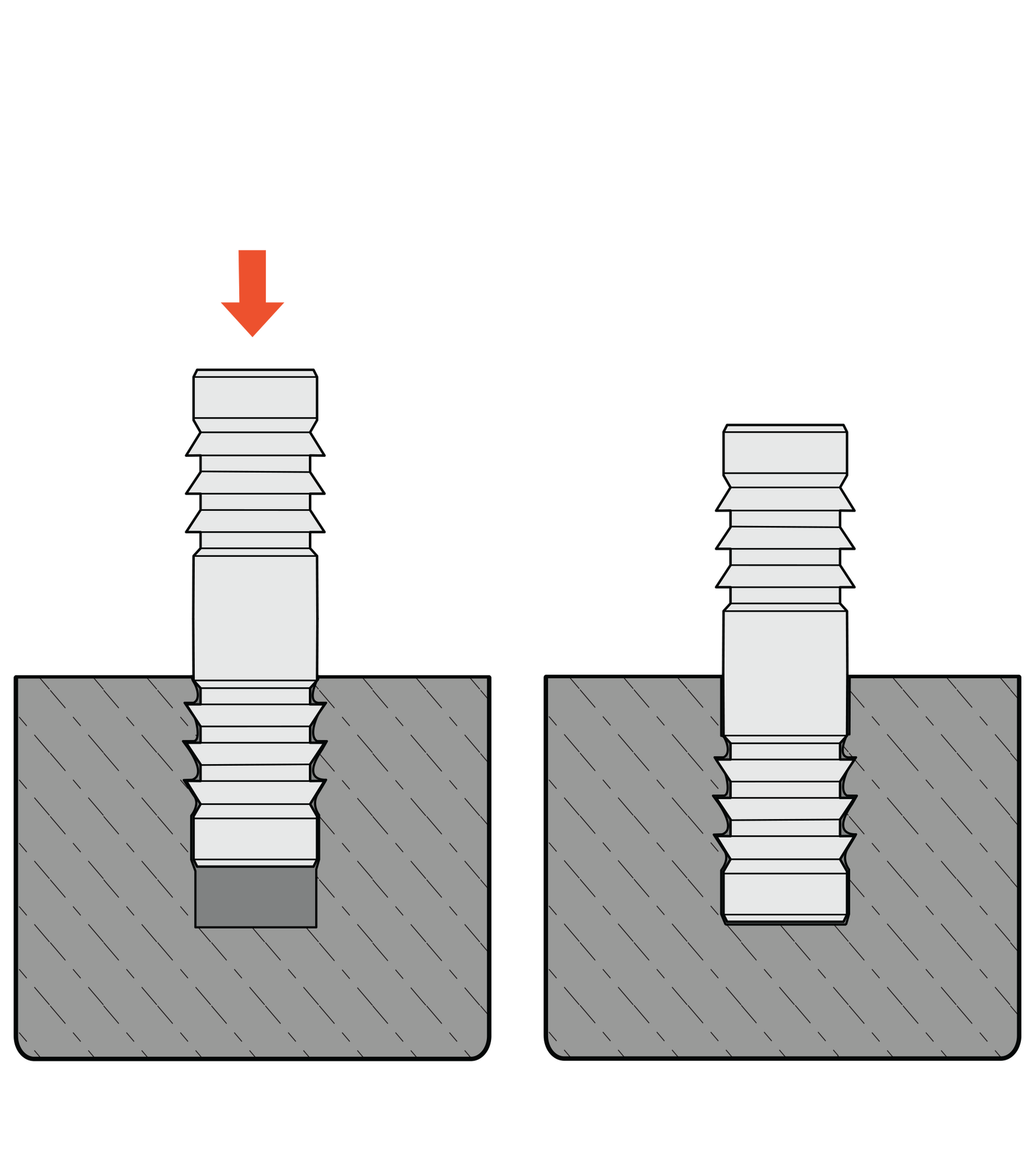

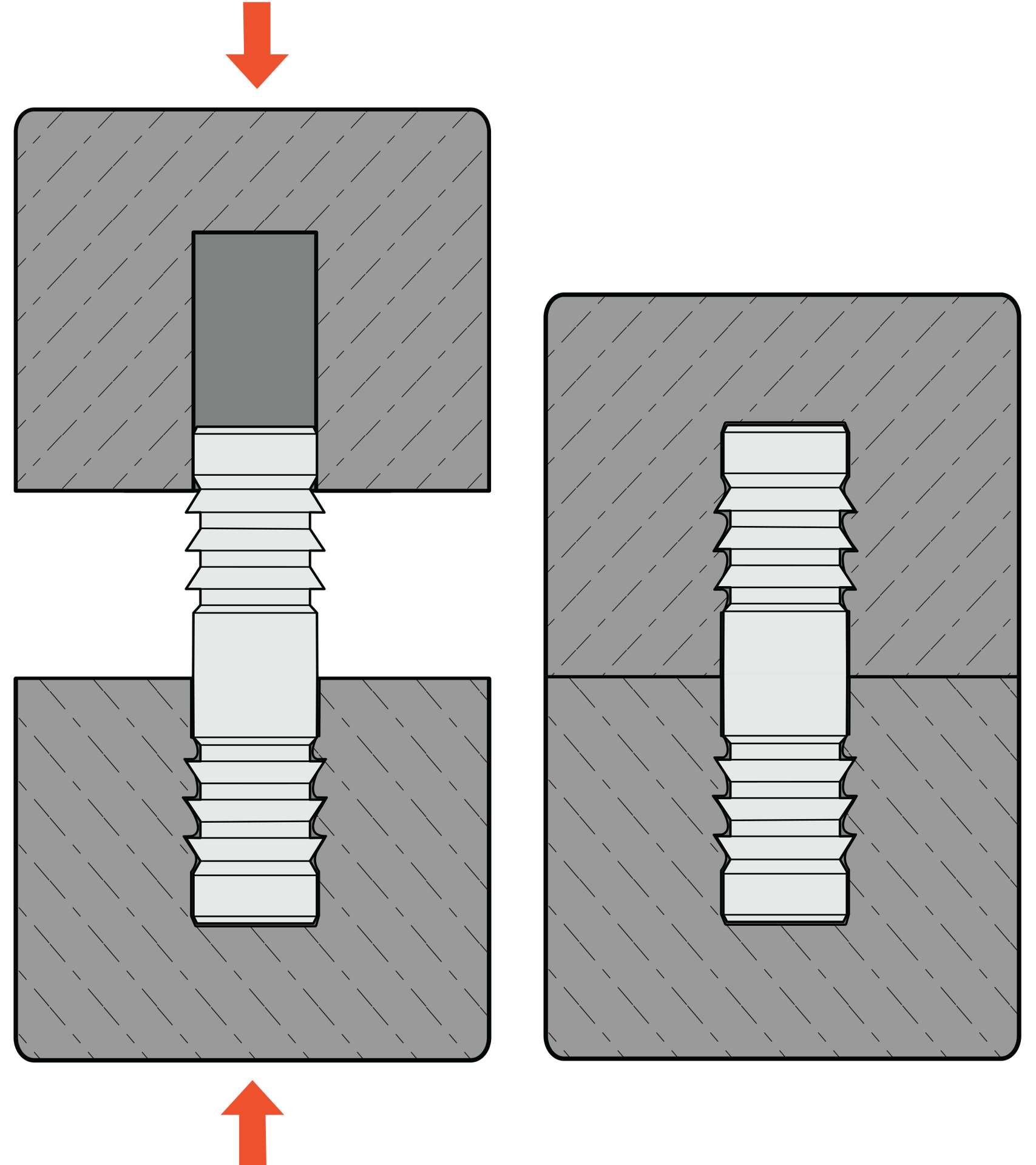

Kołki Press-N-Lok™ firmy SPIROL zostały zaprojektowane w celu trwałego połączenia dwóch elementów z tworzywa sztucznego. Kołki te posiadają po obu końcach przeciwległe, wypukłe ząbki, które są skierowane do tyłu, w kierunku przeciwnym do kierunku instalacji. Podczas montażu kołka, tworzywo sztuczne wypełnia przestrzeń wokół ząbków, co zapewnia maksymalną odporność na siły osiowe oraz gwarantuje bezpieczne, odporne na manipulacje złożenie.
Zalety kołków Press-N-Lok™ obejmują:
- Trwałe/odporne na ingerencję
- Prosty i czysty montaż
- Lekkie i bezołowiowe
- Odporne na korozję
- Szybszy czas montażu i niższe koszty narzędzi potrzebnych do montażu w porównaniu do wkrętów i klejów
- Niewidoczne we finalnym produkcie
Kołki SPIROL Press-N-Lok™ są produkowane z lekkiego, bezołowiowego i odpornego na korozję aluminium i są dostępne w średnicach od 2 mm do 4 mm.
Bezpłatne wsparcie inżynierów ds. zastosowań: Inżynierowie firmy SPIROL przeanalizują wymagania dotyczące danego zastosowania i we współpracy z zespołem projektowym klienta zaproponują najlepsze rozwiązanie w zakresie elementów złącznych, zapewniające najniższy całkowity koszt złożenia.
Oferta standardowa
MATERIAŁY STANDARDOWE
A - Aluminium
WYKOŃCZENIA STANDARDOWE
K - Kołki proste/oliwione
WYMIARY — METRYCZNE
| Nr katalogowy SPIROL |  2D/3D |
Średnica nominalna |
Długość kołka "L" |
Średnica pilotująca "P" |
Średnica zadzioru "B" |
Liczba zadziorów (na stronę) |
Długość fazowania "C" | Zalecana średnica otworu | |||
| Min. | Max. | Min. | Max. | Min. | Min. | Max. | |||||
| 282672 |  |
2 | 8 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 288078 | |
2 | 12 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 282673 | |
2 | 16 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 282674 | |
3 | 12 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 288320 | |
3 | 18 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 282675 | |
3 | 24 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 282676 | |
4 | 16 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
| 288322 | |
4 | 24 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
| 282677 | |
4 | 32 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
• Inne długości dostępne na zamówienie
• Wykonanie z nierdzewnej stali niklowej dostępne na zamówienie
Przykłady zastosowań
Kołek mocujący do plastikowego uchwytu do ładowania samochodów elektrycznych
Wyzwanie klienta
Producent uchwytów do ładowania pojazdów elektrycznych borykał się z dużą ilością odpadów podczas montażu z powodu zdzierania tworzywa sztucznego przez śruby. Producent chciał zastąpić śruby trwałymi, odpornymi na manipulacje elementami mocującymi, które również wspierałyby produkcję zgodną z zasadami lean manufacturing.
Rozwiązanie SPIROL
- Dział techniczny firmy SPIROL zalecił zastąpienie śrub Kołkami Press-N-Lok™ zaprojektowanymi specjalnie do mocowania elementów z tworzyw sztucznych.
- Kołki Press-N-Lok™ mają wypustki zapewniające dobre dopasowanie do tworzyw sztucznych. Po wciśnięciu kołków w tworzywo sztuczne wypustki wypierają materiał, z którego wykonane jest tworzywo. Po zainstalowaniu tworzywo sztuczne wypełnia przestrzeń za wypustkami, blokując kołki na miejscu.
- Czas montażu Kołków Press-N-Lok™ uległ znacznemu skróceniu, a koszty wyposażenia montażowego obniżyły się w porównaniu z wcześniej stosowanymi śrubami.
- Kołki Press-N-Lok™ firmy SPIROL uprościły proces montażu i wyeliminowały odpady związane z montażem śrub.
Masz problem produkcyjny, którego nie możesz rozwiązać? Nasi eksperci uwielbiają wyzwania. Doradzanie skutecznych rozwiązań spełniających Twoje wymagania jest tym, co robimy najlepiej. Zadzwoń do nas lub wypełnij poniższy formularz, aby się z nami skontaktować!
