Technologia Instalacji Kołków

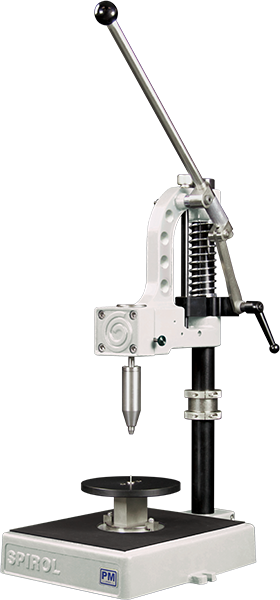

To wyjątkowo wszechstronne urządzenie idealnie nadaje się do wszystkich poziomów produkcji: od pojedynczej jednostki do montażu prototypów, po wiele jednostek na linii montażowej. Model PM z łatwością umożliwia szybką wymianę. Urządzenie przytrzymujące część (uchwyt) jest po prostu wymieniane z podstawy maszyny. Średnicę kołka można łatwo zmieniać, głębokość kołka – wygodnie regulować, a rozmiar części – bez trudu dostosować. Zastosowanie zaawansowanych technologicznie wałów i łożysk zapewnia płynną pracę, precyzyjne pozycjonowanie, powtarzalność i trwałość.

Manualna maszyna do instalacji kołków model PM instaluje kołki o średnicy od 0,8 mm do 4 mm (.031"-.156") przy maksymalnej sile wprowadzania wynoszącej 0,9 kN (200 funtów).

Precyzyjnie obrobiona zębatka i odlew zapewniają płynną pracę, precyzyjne pozycjonowanie, powtarzalność i trwałość.

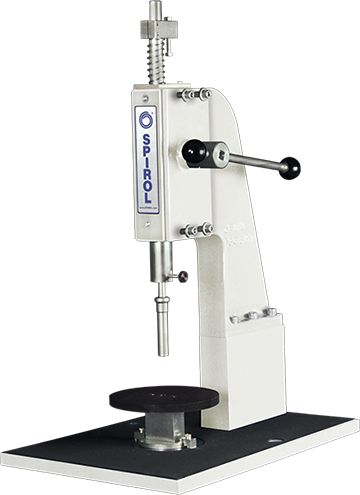

Cięzka manualna maszyna do instalacji kołków model PMH instaluje kołki o średnicy od 0,8 mm do 10 mm (.031"-.375") z maksymalną siłą instalacji wynoszącą 6,7 kN (1500 funtów).

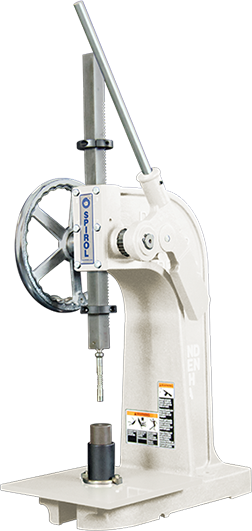

To wszechstronne narzędzie idealnie nadaje się do niskich i umiarkowanych poziomów produkcji dla zespołów wymagających sił montażowych do 26,6 kN (6000 funtów). Model PMX  umożliwia szybką wymianę. Mocowanie jest wymieniane u podstawy maszyny, a średnicę kołka można łatwo zmienić, przełączając uchwyt napędzający. Model ten zapewnia płynną pracę, powtarzalność i trwałość.

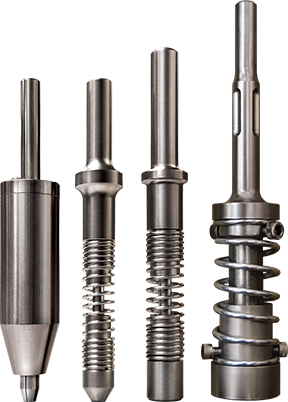

SPIROL oferuje linię lekkiej i ciężkiej klasy uchwytów do instalacji kołków, przeznaczonych do stosowania w manualnych maszynach do instalacji kołków SPIROL (model PM, model PMH lub model PMX). Uchwyt do instalacji kołków może być również używany w prasie wiercącej z adapterem.  Wszystkie uchwyty do instalacji kołków są zaprojektowane z naprężeniem sprężynowym na końcu, aby utrzymać kołek bezpiecznie na miejscu przed i podczas instalacji. Odsłonięty koniec kołka jest następnie umieszczany w otworze, a narzędzie jest przesuwane w celu zakończenia instalacji. Narzędzia są dostarczane z ustawieniem równo z powierzchnią, powyżej powierzchni lub poniżej powierzchni, w zależności od wymagań zastosowania.

Ta wszechstronna maszyna instalacyjna nadaje się do zastosowań o umiarkowanej i wysokiej produkcji, wymagających siły instalacji do 1,3 kN (300 funtów). Głowica wsuwająca kołek wysuwa się i chowa, ułatwiając załadunek i rozładunek przypinanych elementów. Tuleja wsuwająca maszyny jest umieszczona blisko części, co zapewnia płynny montaż.

Podajnik wibracyjny i głowica orientacyjna przenoszą kołek z misy podajnika do pozycji montażowej, eliminując potrzebę obsługi manualnej. Mechanizm szybkiego czyszczenia umożliwia łatwe czyszczenie rury podającej bez konieczności użycia narzędzi podczas zmiany rozmiaru kołka lub wykonywania czynności konserwacyjnych.

Model CR Półautomatyczna Maszyna Klasy Ciężkiej do Instalacji Kołków  to solidna, pionowa maszyna do wbijania kołków, idealnie nadająca się do umiarkowanej i wysokiej produkcji w zastosowaniach wymagających siły montażu do 8 kN (1800 funtów). Wysuwana głowica orientacji kołka, zamontowana na wale/układzie łożysk liniowych, porusza się w górę i w dół w celu ułatwienia załadunku i rozładunku komponentów do montażu. Tuleja wsuwająca  jest umieszczona blisko części, co zapewnia płynny i bezproblemowy montaż.

Głowica orientacyjna przenosi kołek z pozycji podawania do pozycji instalacji, a także działa jako selektor, zapobiegając instalowaniu dłuższych lub krótszych kołków. Dwupozycyjne drzwiczki syfonu umożliwiają łatwe wyjęcie rury podającej.

Model HC Podwójna Pozioma Maszyna do Instalacji Kołków firmy SPIROL jest lekkim, przenośnym, poziomym urządzeniem przeznaczonym do montażu kołków kosmetycznych SPIROL serii 550 w plastikowych zawiasach. Moduły cylindra/głowicy napędowej można z łatwością wsuwać i wysuwać, a wymiana osprzętu jest prosta, co umożliwia szybką konwersję z jednego złożenia do drugiego. Maszyna ta szybko i skutecznie podaje kołki automatycznie do miejsca instalacji. Maszyna ta znacznie zwiększa wydajność produkcji przy minimalnym przeszkoleniu i wysiłku operatora.

Samodzielna pionowa maszyna wiercąco instalująca SPIROL Model DP idealnie nadaje się do umiarkowanych i wysokowydajnych zastosowań, które wymagają dokładnego wiercenia i instalacji  złożeń. Koncepcja wiercenia i mocowania za pomocą jednego systemu eliminuje ścisłą tolerancję i precyzyjne wiercenie poszczególnych elementów w celu zapewnienia prawidłowego wyrównania otworów do montażu.  Model DP składa się z automatycznej, wysoce precyzyjnej jednostki wiercącej, maszyny do instalacji kołków SPIROL CR oraz precyzyjnego, zasilanego powietrzem prowadnika liniowego do przemieszczania zespołu między jednostką wiercącą a stacją montażową.

maszyna Wiercąco Instalująca DP może wiercić otwory o średnicy od 0,8 mm do 6 mm (.031"-.250") i jest w stanie przenosić siły do 8 kN (1800 funtów).
